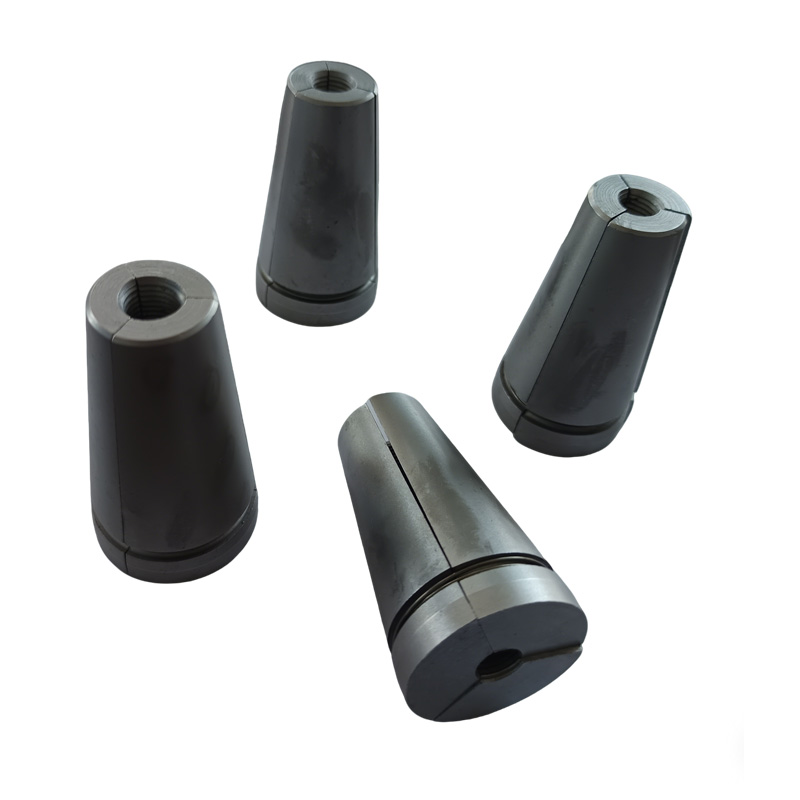

Анкерни клинове за пост напрежение

Ключова производителност

Ефективността на анкерните клинове за пост напрежение директно определя структурната безопасност и издръжливостта на големи проекти като мостове и сгради. Избирайки Xiaoguo®, вие ще получите надеждна гаранция, която може да издържи и на най-строгите стандарти.

（1）Ефективност на закотвяне при статично натоварване

Коефициент на полезно действие ηa ≥ 0,95

Дали системата за закрепване може ефективно да използва пълната здравина на стоманените нишки

（2） Крайно общо напрежение

εapu ≥ 2,0%

Измерва пластичността на системата за закотвяне при крайно състояние, за да предотврати крехко разрушаване

（3）Ефективност при умора

Без повреда след 2 милиона цикъла на зареждане

Гарантира, че конструкцията, като например мостове и кули на вятърни турбини, които са подложени на дълготрайни динамични натоварвания, няма да се провалят поради умора.

（4）Загуба на триене в зоната на закрепване

Обща загуба при отвора на котвата + отвора на тръбата ≤ 6%

Намалява загубата на ефективно предварително напрежение, причинена от триене, което влияе върху ефективността на опъване и контрола на разходите.

（5）Количество на прибиране на клиновия блок

Анкер с ниско прибиране ≤ 0,5 mm; Обикновен анкер ≤ 6 мм

Това пряко влияе върху точността на установяване на предварителното напрежение. Колкото по-малко е прибирането, толкова по-малка е загубата на предварително напрежение по време на установяването.

（6）Изисквания за твърдост:

Анкерни клинове за пост опъване: HRC 58-65; Анкерна плоча: HB ≥ 251

Уверете се, че повърхността на частите е устойчива на износване и няма да се деформира или срути при силен натиск.

Класификация

Анкерните клинове за пост напрежение могат да бъдат допълнително класифицирани в много видове. Основните критерии за класификация се основават на броя на парчетата, формата на вътрешните зъби и формата на външния конус. Съответните структурни характеристики и употреби

【1】броят на парчетата

（1）От две части

Структурни характеристики: Две симетрични клиновидни затягащи плочи, когато се комбинират, образуват кръгъл отвор в средата

Типични приложения: Постоянна работна котва, за еднократна употреба

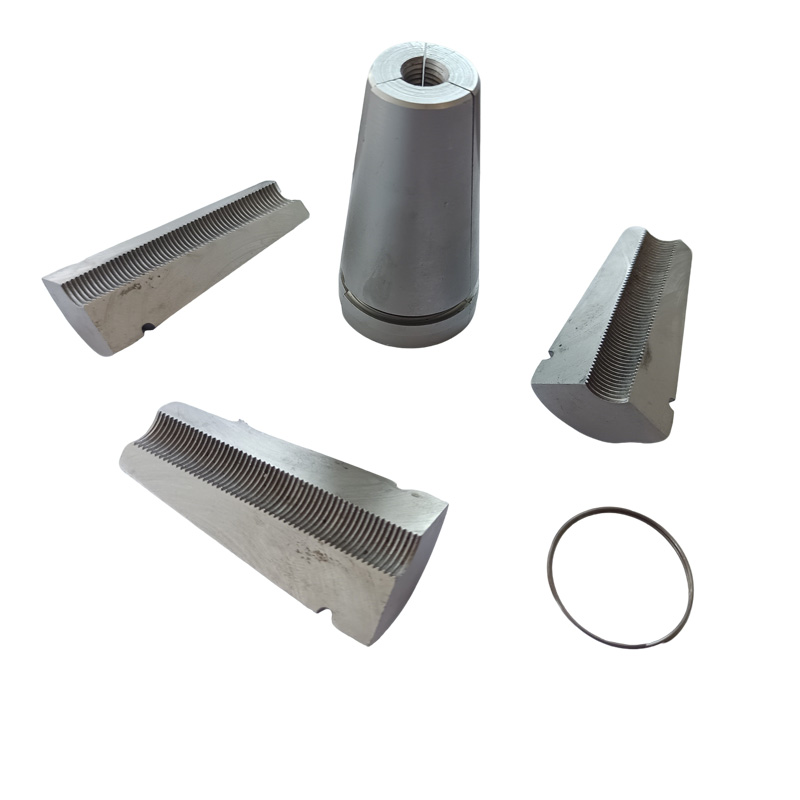

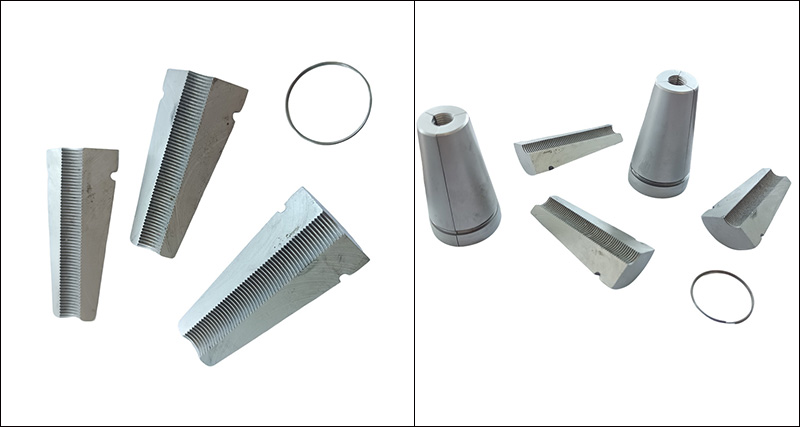

（2）Три части

Структурни характеристики: Три клиновидни затягащи плочи, равномерно разделени, с празнини между тях, изискват пружинна намотка за координация

Типични приложения: Анкер за инструменти, за многократна употреба

【2】формата на вътрешните зъби

（1）Кръгли зъби

Характеристики: Анкерните клинове за пост напрежение имат множество независими кръгли изпъкнали зъби с остри върхове на зъбите.

Приложими стоманени нишки: Стандартна стоманена нишка (структура 1×7)

（2）Спирална резба

Характеристики: Непрекъсната спирална вътрешна резба

Приложими стоманени нишки: сноп от стоманена тел с висока якост или специална предварително напрегната армировка

（3）Тип комбинация

Характеристики: периферни зъби + надлъжни канали

Приложими стоманени нишки: Подобрява отстраняването на стружки и ефективността на зацепване

【3】формата на външния конус

（1）Единична конична повърхност

Характеристики на коничната повърхност: Цялата повърхност има един конус (най-често срещаният)

（2）Двойна конична повърхност

Характеристики на коничната повърхност: има преход с малък ъгъл близо до големия край, подобряващ разпределението на силите

（3）С направляваща секция

Характеристики на коничната повърхност: Цилиндрична направляваща секция се простира от малкия край, улеснявайки първоначалното вкарване
