Анкерни клинове за захващане на пост напрежение

Принцип на работа

Принципът на работа на анкерните клинове за захващане след напрежение се основава на два механизма: самозаключващ се клин и предаване на силата на триене.

（1）Композиция на системата

Пълната система за закотвяне обикновено се състои от:

Стоманени нишки (предварително напрегнати жила): Те поемат силата на опън.

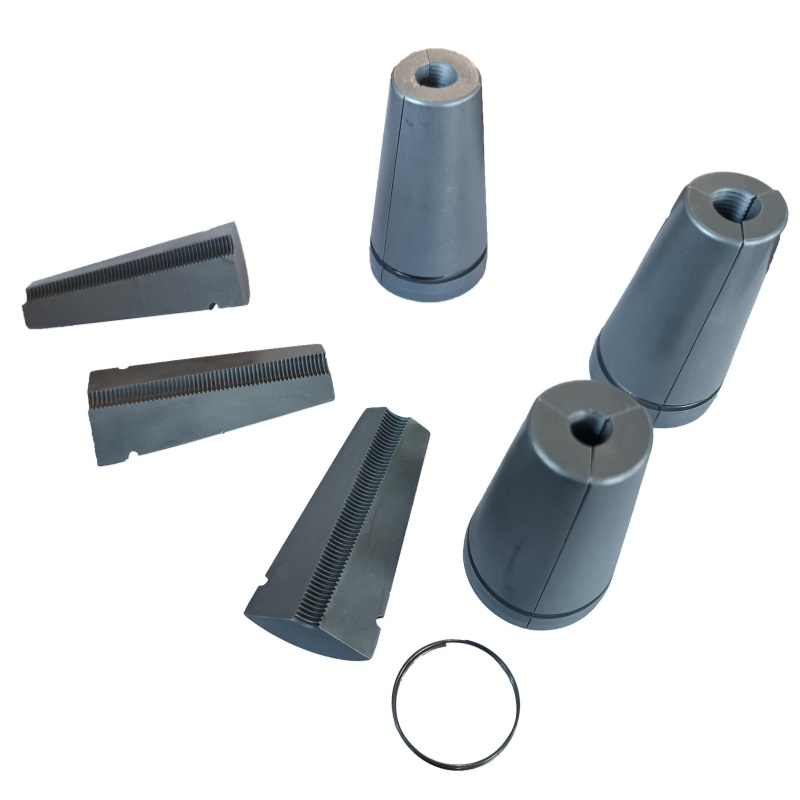

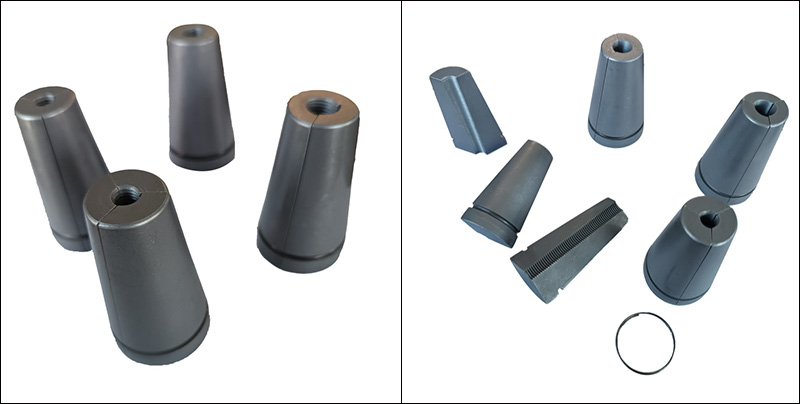

Клинове (затягащи плочи): Съставени от две или три части, образуващи конична затягаща единица, с ръбове по вътрешната повърхност.

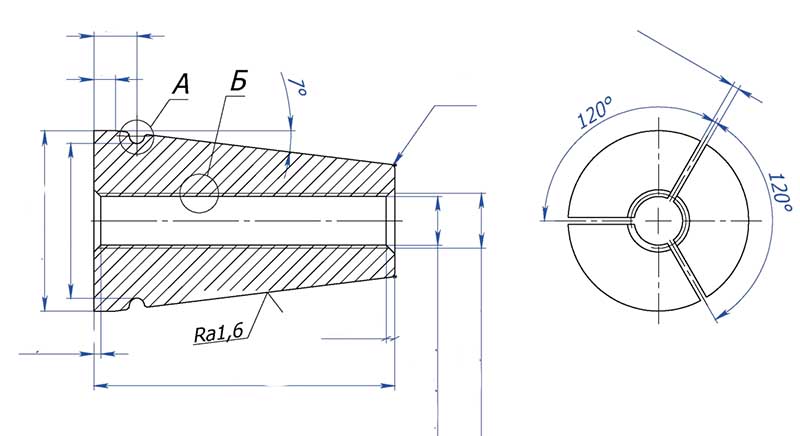

Анкерни плочи: С конични отвори, ъгълът на конуса на отвора съвпада с ъгъла на външния конус на клина (обикновено около 6°55′).

Анкерни подложки: Прехвърлят натиска върху бетона и играят локална опорна роля.

（2）Работен процес

Етап на опъване: Крикът за опъване разтяга стоманените нишки. В този момент анкерните клинове за захващане с пост напрежение все още не са напълно заклинени и стоманените нишки могат да се движат свободно.

Етап на фиксиране: След достигане на проектираната сила на опън, хидравличният крик се прибира, за да се разтовари. Благодарение на контакта между външната конична повърхност на клиновия блок и вътрешната стена на коничния отвор на анкерната плоча се генерира положително налягане.

Самозаключваща се формация: Силата на свиване на стоманената нишка кара налягането между клиновия блок и коничната стена на отвора да се увеличи рязко. Когато силата на триене е равна или по-голяма от силата на свиване на стоманената нишка, се образува статичен баланс между клиновия блок и стоманената нишка, както и между клиновия блок и анкерната плоча. След това стоманената нишка е надеждно заключена.

Задържане на предварително напрежение: Впоследствие опънът на стоманените нишки се прехвърля изцяло върху бетонния елемент чрез анкерните клинове за захващане след опън - анкерна плоча - анкерна подложка.

（3）Самозаключващо се състояние

Дали клинът може да постигне надеждно самозаключване зависи от връзката между ъгъла на клина (ъгъл на конуса) и коефициента на триене. Теоретично условието за самозаключване е:

Половината от ъгъла на конуса (α/2) ≤ arctan(μ)

Където μ е коефициентът на триене между клина и конусния отвор на анкерната плоча.

（4）Функция на модела на зъбите

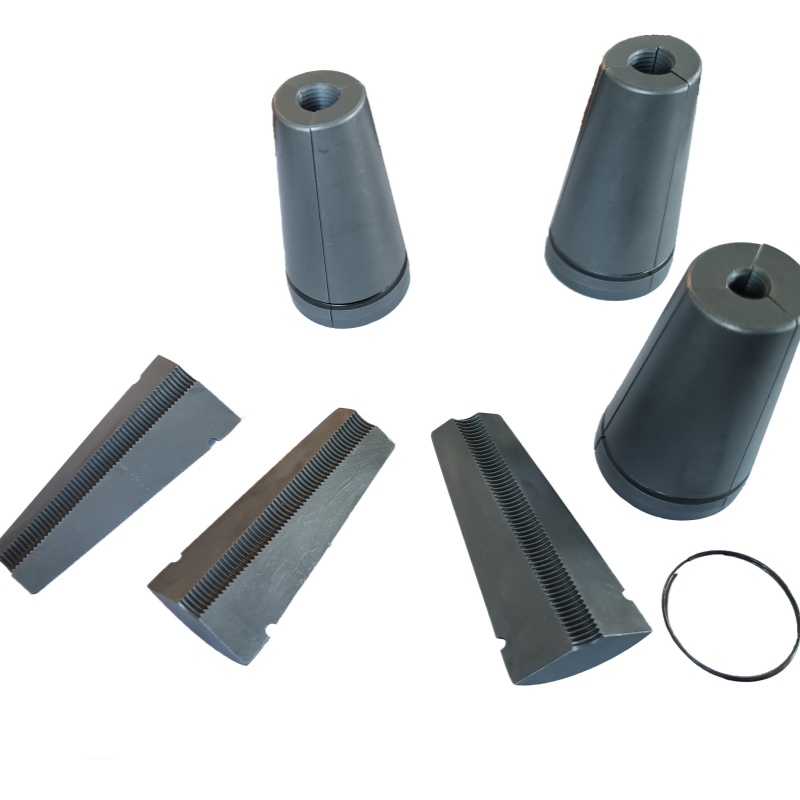

Острите шарки на зъбите по вътрешната повърхност на клиновия блок са един от ключовите дизайни. По време на процесите на опъване и закотвяне, шаблоните на зъбите ще се вмъкнат в малките вдлъбнатини на повърхността на стоманените нишки, което ще доведе до механично блокиране.
