Метрични шестостенни гайки за съпротивително проекционно заваряване

Метричните шестостенни гайки за съпротивително заваряване на издатини са оразмерени в метрични единици и са специално проектирани за съпротивително точково заваряване. По време на процеса на заваряване малките издатини ще се стопят и ще се свържат с метала. Доставчиците на Xiaoguo® могат да предоставят безплатни мостри.

Модел:BS 7670-1-4-1993

Изпратете запитване

Описание на продукта

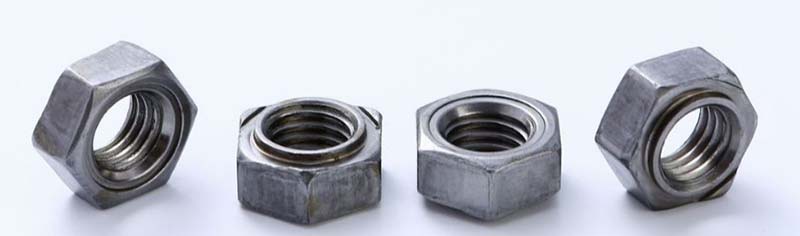

Метричните шестостенни гайки за резистентно проекционно заваряване имат шестоъгълна форма, което улеснява използването на гаечен ключ за затягане. От едната страна на гайката има няколко изпъкнали малки точки за запояване, докато от другата страна има стандартни отвори с метрична резба.

Подробности за продукта

Метричните шестостенни гайки за резистентно заваряване имат малки издатини в долната част. Когато заваръчните електроди се натиснат надолу, токът протича през тези издатини, незабавно стопявайки издатините и сливайки гайката с подлежащата метална плоча. Този процес е бърз и автоматизиран и е изключително подходящ за широкомащабни производствени линии в автомобилната индустрия или индустрията за домакински уреди.

Метрични шестостенни гайки за резистентно проекционно заваряване покриват размери като M6, M8 и M10. Стъпката (например 1,0 или 1,25) трябва да съответства на вашите болтове. Размерът на шестостенната гайка (например шестостенната гайка за M6 е 10 милиметра) определя необходимия гаечен ключ за следващата стъпка.

пн	М3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 макс	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 мин	4.395	5.895	6.87	7.87	10.34	12.34	14.64
и мин	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h макс	0.55	0.65	0.7	0.75	0.9	1.15	1.4
ч мин	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 макс	0.25	0.35	0.4	0.4	0.5	0.65	0.8
ч1 мин	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s макс	7.5	9	10	11	14	17	19
s мин	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H макс	3	3.5	4	5	6.5	8	10
ч мин	2.75	3.2	3.7	4.7	6.14	7.64	9.64

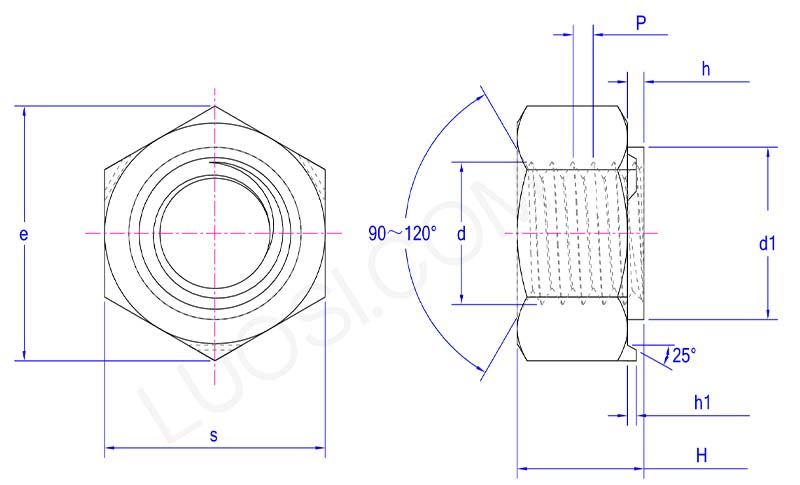

parameter of Metric hex nuts for resistance projection welding

За съпротивително заваряване на издатина, поддържайте повърхността чиста, когато използвате метрични шестостенни гайки. Маслото или ръждата могат да повредят заваръчния шев. Уверете се, че електродите са подравнени и в добра форма. Повредените електроди могат да доведат до лошо заваряване. Обърнете внимание на "пръскане" (летяща искра), което обикновено показва грешка в настройката и заваръчният шев може да не е сигурен.

Характеристики на продукта

Метричните шестостенни гайки за съпротивително заваряване на издатини осигуряват по-голям въртящ момент при затягане или разхлабване на болтове, осигурявайки плавна и лесна работа без приплъзване. Те също така гарантират точно подравнени точки на заваряване и равномерно разпределение на топлината по време на заваряване. Те прилепват плътно към заварените компоненти, създавайки сигурна връзка.

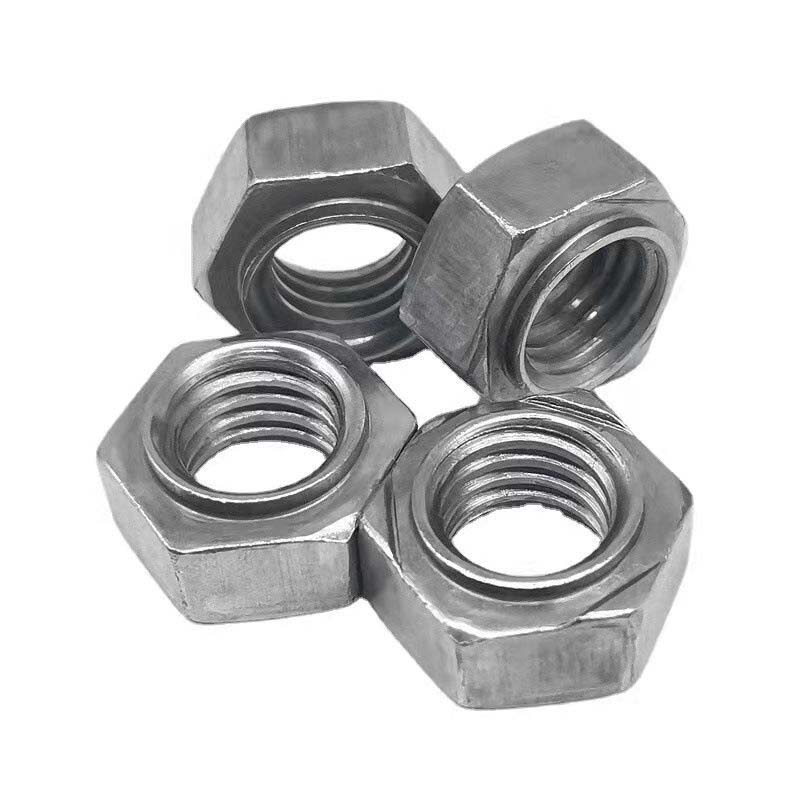

Metric hex nuts for resistance projection welding
