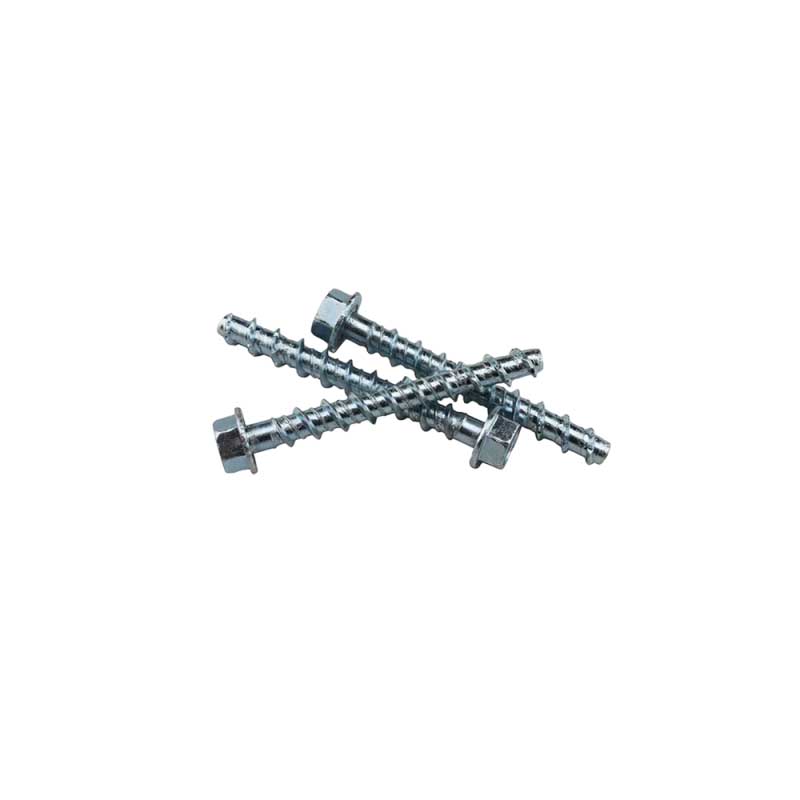

Самонарезен анкерен болт за бетон с шестоъгълен фланец

Фабриката Xiaoguo има дългогодишен опит в експортната търговия. Този самонарезен анкерен болт с шестоъгълен фланец покрива размери от M6 до M16. По време на конструкцията трябва да се контролира разумен въртящ момент на затягане, за да се избегне оголване на резби и повреда на основния материал. Материалите от въглерод и неръждаема стомана се адаптират към различни температурни условия, осигурявайки сигурен и надежден монтаж.

Изпратете запитване

Описание на продукта

Следното е въведение в механичните свойства и монтажните параметри на самонарезния анкерен болт с шестоъгълен фланец от China Xiaoguo®.

1.Препоръчителни параметри за инсталиране

Номинален диаметър	Диаметър на свредлото (mm)	Дълбочина на пробиване (mm)	Минимална дебелина на основата (mm)	Минимален просвет (mm)	Минимално разстояние (mm)	Въртящ момент при монтаж (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
М16	16.0	115	180	95	130	90-110

Hexagon Flange Self Tapping Concrete Anchor Bolt

Метод на пробиване: Използвайте ударна бормашина заедно със свредло от твърда сплав.

Изисквания за почистване: Използвайте въздушна помпа или прахосмукачка, за да продухате поне 4 пъти. В дупката не трябва да има видим прах.

Инструменти за монтаж: Ударен или динамометричен ключ с шестоъгълна муфа.

2. Монтаж на въртящ момент и изисквания за затягане

Монтажният въртящ момент трябва да се поддържа в препоръчителния диапазон. Недостатъчният въртящ момент ще доведе до неадекватно закотвяне; прекомерният въртящ момент може да причини приплъзване на резбата или локално увреждане на бетона.

След монтажа долната повърхност на главата на фланеца трябва да е в близък контакт с неподвижния компонент и самонарезният анкерен болт с шестоъгълен фланец не трябва да се завърта на ръка.

3. Ограничения за околната среда и температура

Приложима температура на околната среда: въглеродна стомана, електро-поцинковано покритие: -40°C до +80°C

Неръждаемата стомана може да издържи на малко по-високи температури до ≤ 120°C.

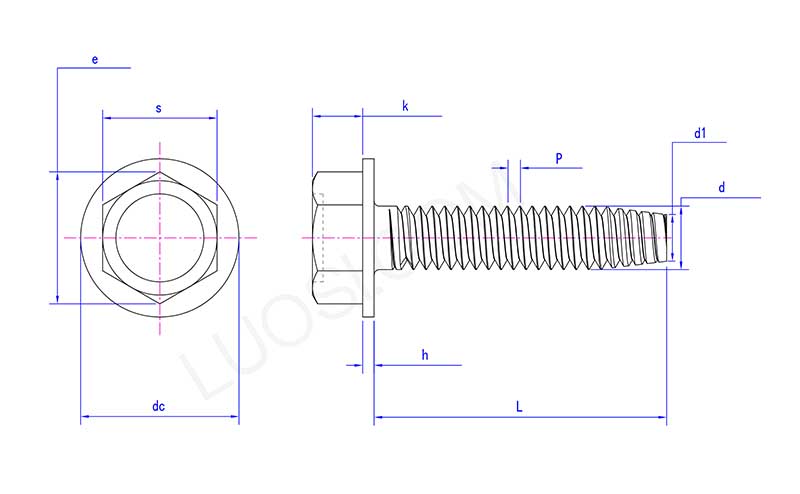

Hexagon Flange Self Tapping Concrete Anchor Bolt

пн	#2	#3
P	56	48
s макс	0.125	0.125
s мин	0.12	0.12
e мин	0.134	0.134
k макс	0.05	0.055
k мин	0.04	0.044
постоянен ток макс	0.166	0.177
де мин	0.154	0.163
h макс	0.016	0.016
ч мин	0.01	0.01
d макс	0.086	0.099
d мин	0.0813	0.0938
d1	0.068	0.078

Често срещани грешки и решения

По-долу са 4-те най-често срещани грешки, които е най-вероятно да възникнат при инсталиране на самонарезен анкерен болт с шестоъгълен фланец, заедно със съответните решения.

1. Диаметърът на свредлото е неправилен.

Изпълнение: Използвано е свредло с 1-2 mm по-голям диаметър от анкерния болт. След като анкерният болт беше завинтен, той се разхлаби.

Причина: Отворът е твърде голям и резбата не може да достигне вътрешната стена на отвора, което води до липса на ефективно зацепване.

Правилен подход: Използвайте свредло със същия номинален диаметър като анкерния болт.

2. Недостатъчно почистване на отвора или непълно почистване на отвора

Производителност: Съпротивлението варира значително при влизане.

Причина: В отвора се натрупва прах, което пречи на конеца да се зацепи.

Правилната процедура: След пробиване издухайте поне 4 пъти, докато издухваният въздух се освободи от очевиден прах. Като алтернатива можете да използвате прахосмукачка.

3. Дълбочината на пробиване е недостатъчна.

Изпълнение: Анкерният болт е напълно затегнат, но фланецът все още не е влязъл в контакт с неподвижния компонент.

Причина: Недостатъчна дълбочина на отвора.

Правилният подход: Дълбочината на отвора трябва да бъде с 5-10 mm по-голяма от ефективната дълбочина на закрепване на анкерния болт.

4.Накланяне при затягане

Производителност: Самонарезният анкерен болт за бетон с шестоъгълен фланец се изкривява след завинтване.

Причина: Свредлото не е перпендикулярно или ъгълът на гаечния ключ, използван при поставянето, е неправилен.

Правилният подход: Дръжте електрическата бормашина перпендикулярна на основата по време на пробиване; първоначално задръжте анкерния болт на място с ръката си, когато го завивате.
