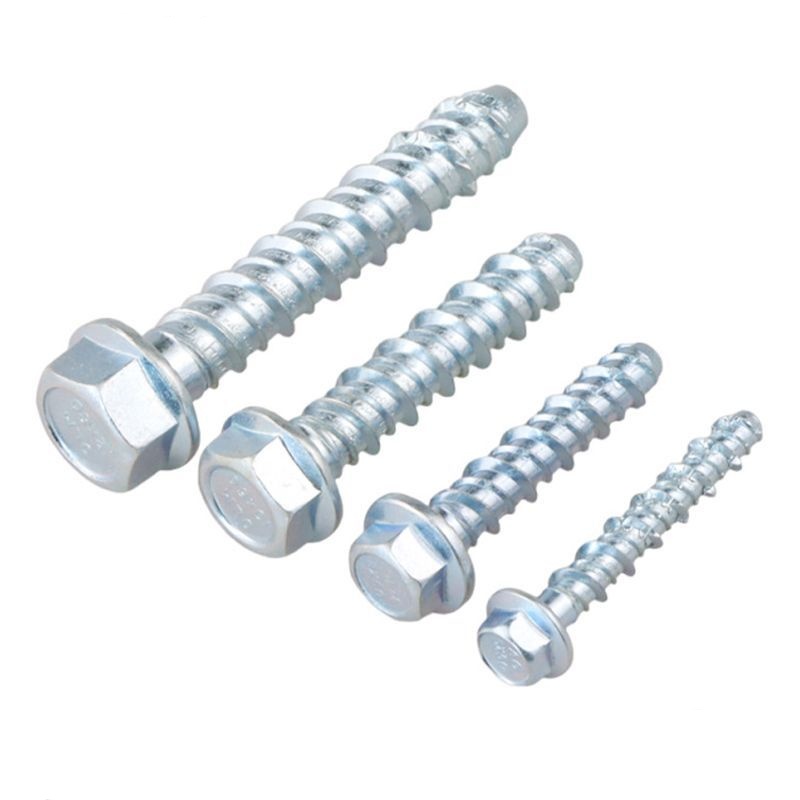

Самонарезен анкерен болт за бетон с шестоъгълна фланцева глава

Най-популярният продукт на доставчика Xiaoguo® напоследък - Самонарезен анкерен болт за бетон с шестоъгълна фланцева глава. M6 до M16, закалени резби, нарязани в бетон без предварително нарязване. Главата на фланеца спестява шайби и се противопоставя на разхлабването. Без напрежение при разширяване, така че можете да го поставите близо до ръбове. На склад за бърза доставка.

Изпратете запитване

Описание на продукта

По-долу са основните физически параметри на самонарезния анкерен болт за бетон с шестоъгълна фланцева глава от доставчика Xiaoguo®, приложим за общи спецификации, вариращи от M6 до M16.

（1）Номинален диаметър и диапазон на дължина

Номинален диаметър (d)	Обща дължина (L)	Ефективна дължина на резбата	Височина на главата	Диаметър на фланеца
M6	40,50,60,70,80,100 мм	≈L-10 мм	4,5-5,0 мм	12-13 мм
M8	50,60,70,80,90,100,120,150 мм	≈L-12 мм	5,5-6,0 мм	16-17 мм
M10	60,75,80,90,100,120,150 мм	≈L-15 мм	7,0-7,5 мм	19-20 мм
M12	80,100,120,150,180,200 мм	≈L-18 мм	8,5-9,0 мм	22-24 мм
М16	100,120,150,180,200 мм	≈L-22 мм	11-12 мм	28-30 мм

Ако дължината надвишава 200 mm, можем да я персонализираме, но дълбочината на анкериране трябва да се провери отново.

（2）Материал и твърдост

Материал	Номер на модела	Твърдост на повърхността (HRC)	Твърдост на сърцевината (HRC)	Опции за повърхностна обработка
Въглеродна стомана	10B21	52-58	32-40	Електропоцинковане (5–8 μm), жълт цинк, механично поцинковане, покритие Dacromet
Неръждаема стомана А2	304	45-50	25-30	Естествена пасивация, електролитно полиране
Неръждаема стомана А4	316	45-50	25-30	Оригинална цветова пасивация

Hex Flange Head Self Tapping Concrete Anchor Bolt

Ползите от структурата

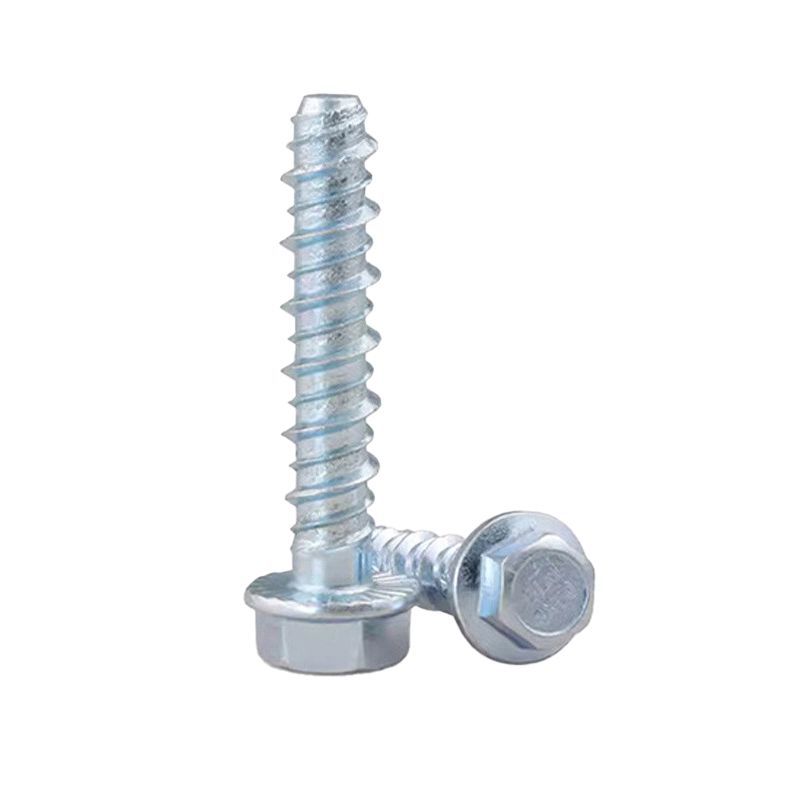

Не чрез разширяване на тръбата, а чрез самозахващане на резбите - Структурният акцент на самонарезния анкерен болт за бетон с шестоъгълна фланцева глава. Анкерният болт изглежда като супер голям винт, но е напълно различен от обикновените разширителни болтове.

（1）Вградено уплътнение + зъби

Фланецът на самонарезния анкерен болт с шестоъгълна фланцева глава е интегрално оформено уплътнение и никога няма да се отдели. Под фланеца има и пръстен от малки зъби. При затягане те ще проникнат в стоманената плоча или уплътнението и няма да се разхлабят по време на работа на машината.

（2）Нишките са твърди като нож.

Частта с резба, която е претърпяла повърхностно закаляване, е твърда като длето. Натиснете я в предварително пробития отвор. Острието от страната с резба ще остърже бетона, за да създаде подходящата вътрешна резба и след това ще се захване сигурно. То не се разширява навън, за да се разпръсне. Вместо това, той разчита на преплитането на нишки, така че няма да напука бетона.

（3）Пълна нишка

От долната част на фланеца чак до върха, той е изцяло резбован. Колкото по-дълбоко е завинтен, толкова по-дълга е дължината на резбата, която се забива в бетона, и толкова по-силно ще бъде съпротивлението при повдигане.

（4）Насочване с остър връх, без отклонение

В края има малък коничен връх, наподобяващ пилотно свредло. След като бъде поставен в отвора, заостреният край се притиска към дъното на отвора, като гарантира, че самонарезният анкерен болт за бетон с шестоъгълна глава е перпендикулярен на повърхността на стената и няма да се наклони при затягане.

（5）Поддръжка за многократна употреба

Ако възникне някакъв проблем, този анкерен болт може да бъде напълно отстранен с помощта на гаечен ключ, препозициониран и след това повторно инсталиран. Той е особено подходящ за ситуации, при които болтът трябва да се разглобява и сглобява многократно.

Hex Flange Head Self Tapping Concrete Anchor Bolt

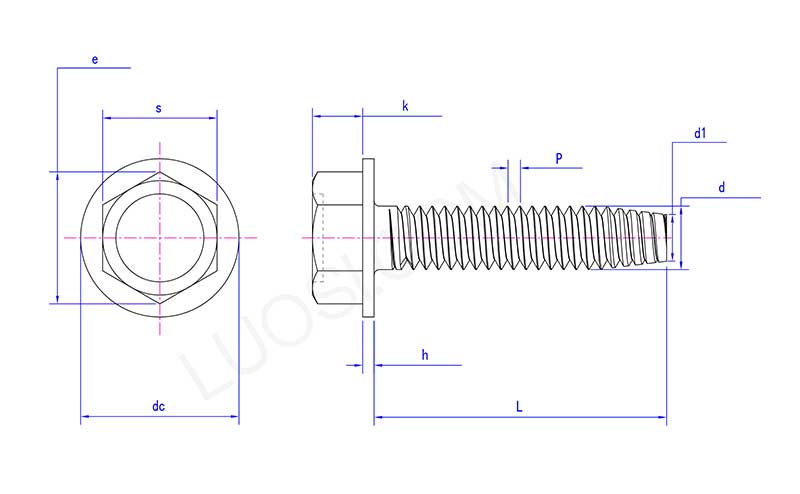

пн	#2	#3
P	56	48
s макс	0.125	0.125
s мин	0.12	0.12
e мин	0.134	0.134
k макс	0.05	0.055
k мин	0.04	0.044
постоянен ток макс	0.166	0.177
де мин	0.154	0.163
h макс	0.016	0.016
ч мин	0.01	0.01
d макс	0.086	0.099
d мин	0.0813	0.0938
d1	0.068	0.078
