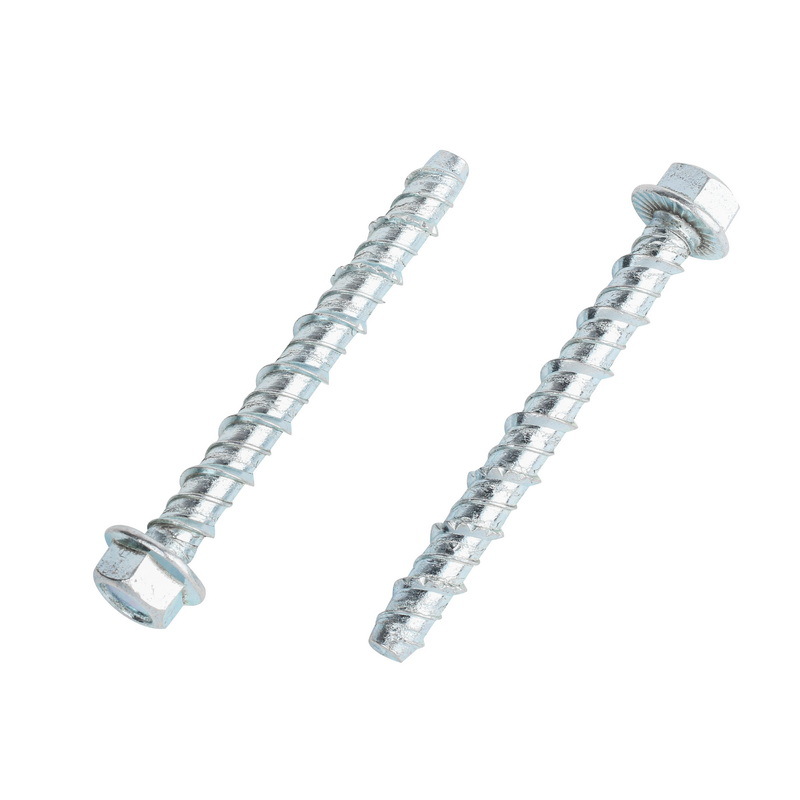

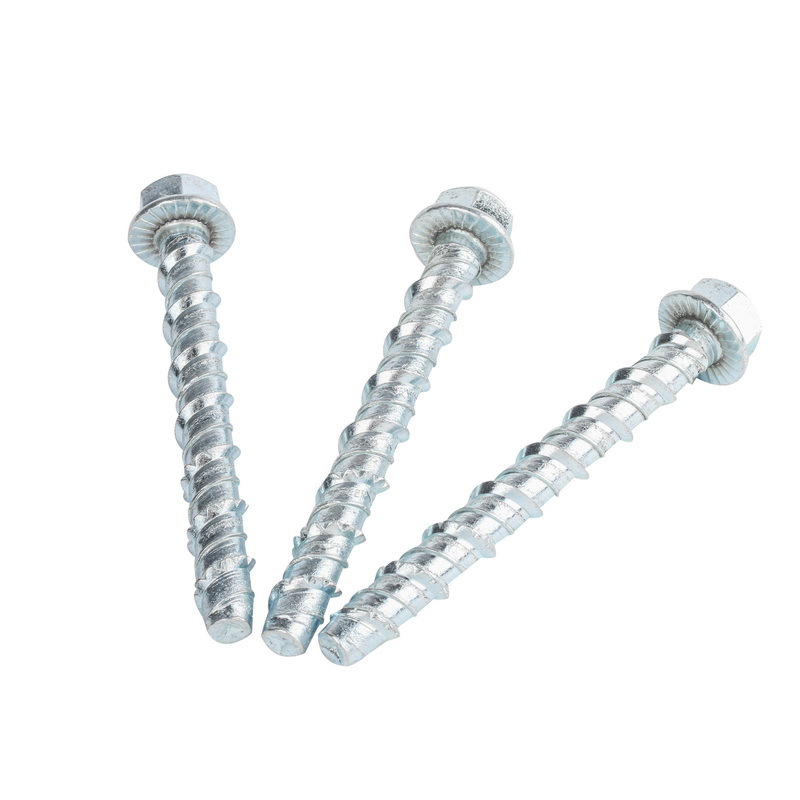

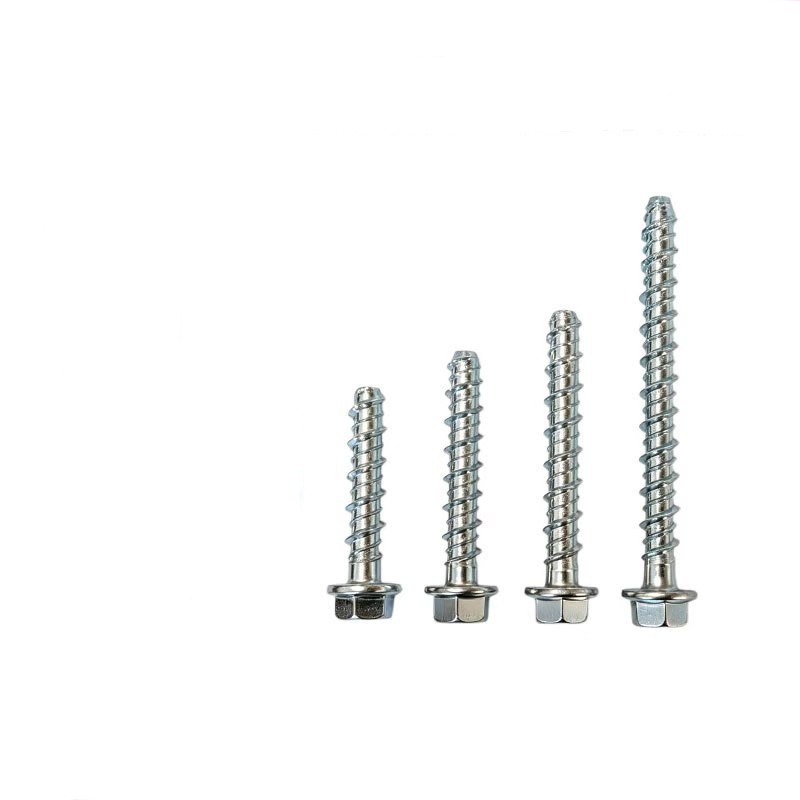

Самонарязващ се анкерен болт за бетон с шестоъгълен фланец

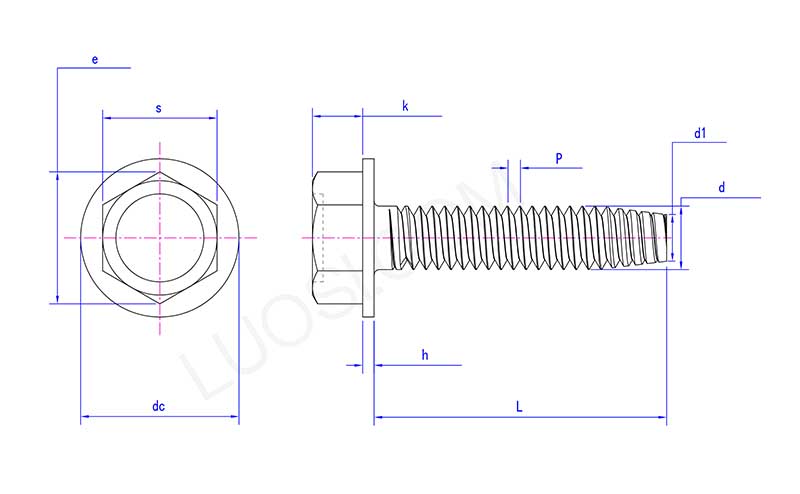

Самонарязващият се анкерен болт за бетон с шестоъгълен фланец от Китай Xiaoguo® се състои от пет части: глава, фланец, вал, самонарязваща се резба и опашна направляваща секция.

1. Шестнадесетична глава с фланец

Главата е със стандартна шестоъгълна форма, а широчината на противоположните страни съответства на размерите на шестоъгълната глава по DIN. Под главата има интегрално оформен фланцов диск.

функция:

Наличен е стандартен гаечен ключ или ударен ключ с шестоъгълна глава, което прави монтажа лесен.

Фланецът увеличава контактната площ с неподвижния компонент, предотвратявайки компресията на меки материали.

Дъното на фланеца е оборудвано с радиални назъбвания, които предотвратяват разхлабване поради вибрации след затягане.

2. Секцията на пръта и преходната секция с резба

Преход на пръта: Има къс лек прът (около 2–3 mm) под свързващия фланец. Това предотвратява прекомерната концентрация на корена на резбата и също така осигурява гладка опорна повърхност за фланеца.

3. Самонарязваща се/нарязваща се резба

Стандартна метрична резба, с ъгъл на профила на зъбите 60°, остри зъби и режещ ръб.

Нишката е асиметрична. Предната страна на напредващата страна е по-стръмна, докато задната страна е по-нежна, което е благоприятно за врязване в субстрата.

4. Секция за насочване на опашката

Пъхнете самонарязващия се анкерен болт за бетон с шестоъгълен фланец в пробития отвор, за да предотвратите всяко отклонение по време на първоначалното захващане на резбите.

Самонарязващ се анкерен болт за бетон с шестоъгълен фланец срещу традиционни разширителни анкерни болтове

Вземане под внимание на множество аспекти и извършване на цялостно сравнение между самонарязващ се анкерен болт за бетон с шестоъгълен фланец и традиционни разширителни анкерни болтове.

1. Беше направено пряко сравнение по отношение на стъпките на инсталиране, изискванията към субстрата, товароносимостта и възможността за разглобяване и др.

Сравнителен проект Шестоъгълен фланец Самонарязващ се анкерен болт за бетон Традиционни разширителни анкерни болтове

Стъпки на монтаж ① Пробиване → ② Почистване на отвора → ③ Поставяне ① Пробиване → ② Почистване на отвора → ③ Поставяне на разширителна тръба → ④ Почукване в конусната глава → ⑤ Затягане на гайката

Инструменти за монтаж Ударна бормашина + гаечен ключ / ударен гайковерт Ударна бормашина + чук + гаечен ключ

Необходимо ли е да се стачкува? Не е необходимо. Задължително

Изисквания за поле/разстояние Малък Голям

Риск от основния материал Няма напрежение при разширение, не причинява напукване на бетона Прекомерното напрежение при разширение може да доведе до напукване на бетона

Ще бъде ли в експлоатация веднага след монтажа? Да Да

2. Сравнение на времето за инсталиране (операция от един човек, един анкерен болт)

Шестоъгълен фланец, самонарязващ се анкерен болт за бетон: приблизително 40 до 60 секунди (пробиване + почистване + вмъкване)

Традиционни разширителни анкерни болтове: приблизително 90 - 120 секунди (пробиване + почистване + поставяне + нарязване + затягане)

3.Разходи за повторна работа и ремонт

Шестоъгълен фланец, самонарязващ се анкерен болт за бетон: По време на монтажа динамометричният ключ може лесно да контролира въртящия момент и няма да напука бетона.

Традиционни разширителни анкерни болтове: По време на процеса на монтаж беше приложена прекомерна сила, което доведе до напукване на бетона. Необходимо е да се премахне старата част и да се пробие нова дупка, което отнема време и може да повлияе на външния вид.
