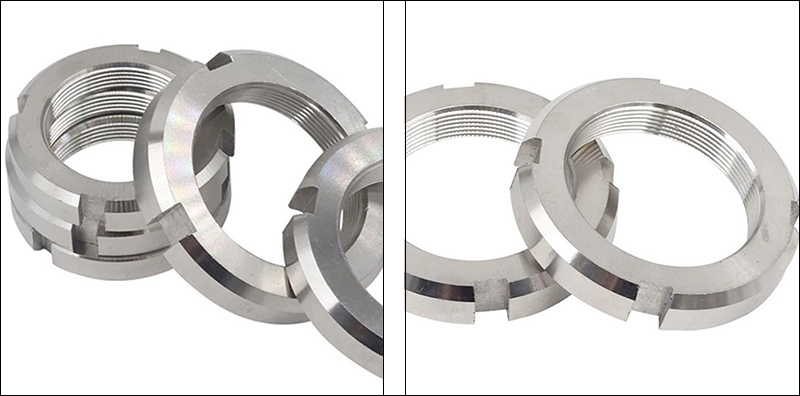

За да се гарантира, че контрагайката на лагера може да се използва правилно, следните точки се препоръчват за избор:
(1) Определете спецификацията на нишката: Това е основната предпоставка. За метрични системи вижте стойността M; за имперски системи се отнасят за инчове. [Забележка: Този продукт използва само винтове с фина резба. Когато избирате, не забравяйте да проверите стъпката (като M16×1,5), за да избегнете избора на спецификация с груба резба.]
(2) Проверете основните размери: Проверете външния диаметър (dk) и дебелината (m), за да сте сигурни, че гайката има достатъчно място за монтаж в оборудването.
(3) Дефиниране на стандарти: Посочете ясно стандартите на продукта, като например „Национален стандарт GB/T 812“ или „Германски стандарт DIN 981“, за да гарантирате, че всички размери имат необходимите допуски и точност.

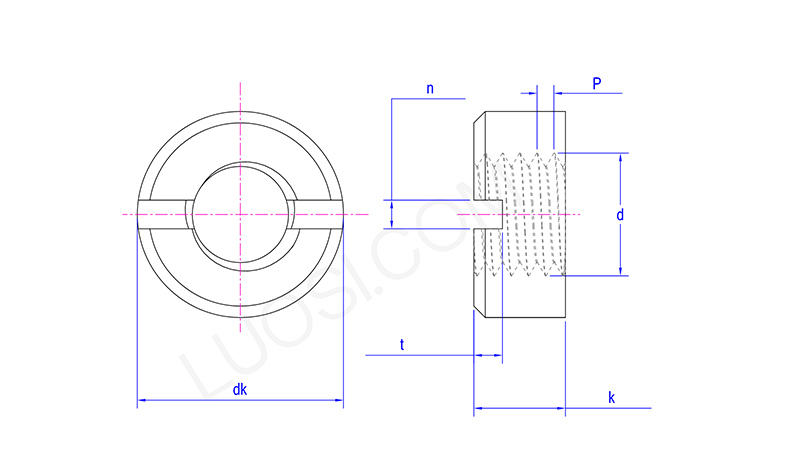

| пн | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | М18 | М20 |
| P | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 |
| dk макс | 7 | 8 | 9 | 11 | 14 | 18 | 21 | 24 | 26 | 29 | 32 |
| dk мин | 6.64 | 7.64 | 8.64 | 10.57 | 13.57 | 17.57 | 20.48 | 23.48 | 25.48 | 28.48 | 31.38 |
| k макс | 3 | 3.5 | 4.2 | 5 | 6.5 | 8 | 10 | 11 | 12 | 13 | 14 |
| k мин | 2.75 | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.64 | 10.57 | 11.57 | 12.57 | 13.57 |
| n мин | 1.46 | 1.46 | 2.06 | 2.56 | 3.06 | 3.57 | 4.07 | 4.07 | 4.07 | 4.07 | 5.07 |
| n макс | 1.71 | 1.71 | 2.31 | 2.81 | 3.31 | 3.87 | 4.37 | 4.37 | 4.37 | 4.37 | 5.37 |
| t мин | 1 | 1.2 | 15 | 2 | 2.5 | 3.2 | 3.8 | 3.8 | 3.8 | 4.8 | 4.8 |
| t макс | 1.40 | 1.60 | 1.90 | 2.4 | 3 | 3.7 | 4.3 | 4.3 | 4.3 | 5.5 | 5.5 |

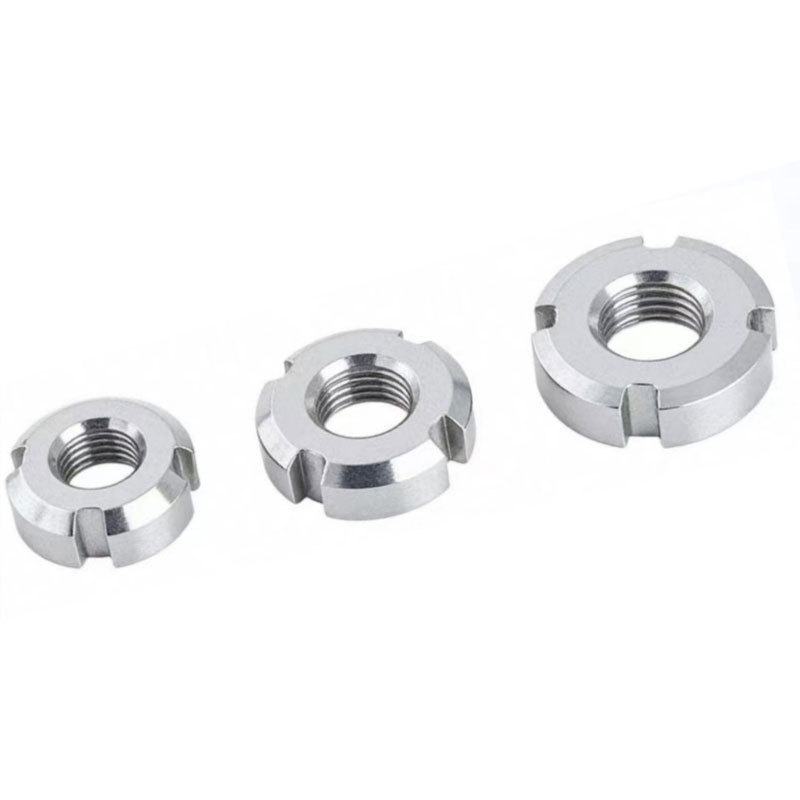

Когато избирате размера на контрагайката на лагера, моля, обърнете специално внимание на следните ключови параметри:
(1)Спецификация на резбата (D×P): Това показва номиналния диаметър (D) и стъпката (P) на резбата.
Например, в M16×1,5, M16 представлява номинален диаметър от 16 mm, а 1,5 представлява стъпка от 1,5 mm.
(2)Външен диаметър (dk): Максималният външен размер на гайката, който определя минималното пространство, необходимо за монтаж.
(3)Дебелина (m): Аксиалната височина на гайката, която влияе върху рамото и силата на заключващата сила.
(4)Брой слотове (n) / Ширина на слота (b) / Дълбочина на слота (t): Геометрични параметри за шлицоване, които трябва да отговарят на размерите на съответните професионални инструменти (гаечен ключ и щифтове за отваряне/задържащи шайби).

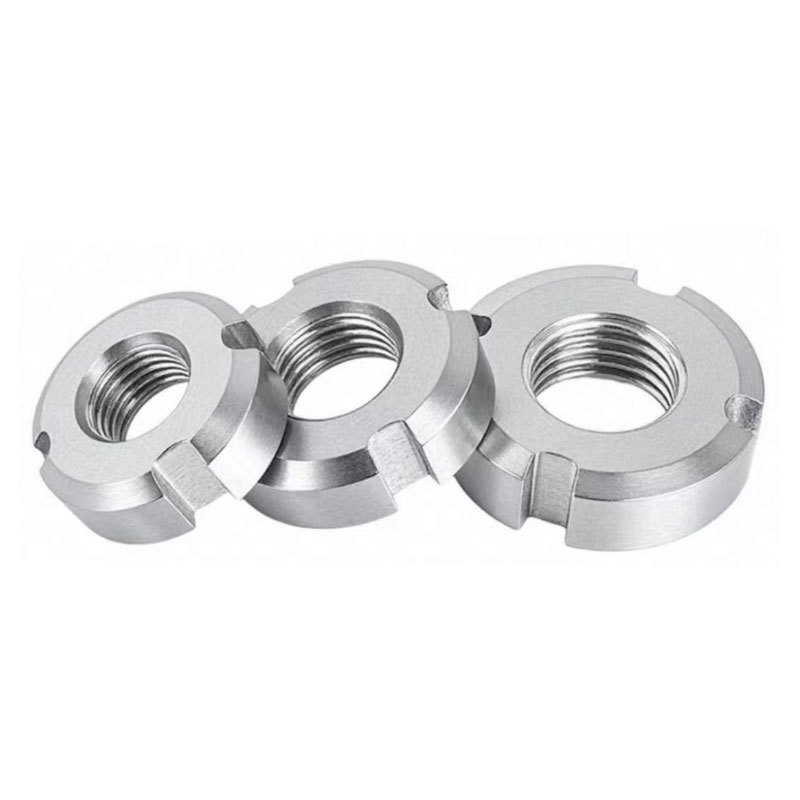

Ето някои често използвани стандартни спецификационни данни:
Вземете GB/T 812-1988 заключваща гайка на лагера, (метрична) като пример:
| Спецификация на резбата: D×P | Външен диаметър: dk (mm) | Дебелина: m (mm) | Брой слотове: n | Дълбочина на прореза: t (mm) |
| M10*1 | 22 | 8 | 4 | 2.6 |
| М12*1,25 | 25 | 8 | 4 | 2.6 |
| М14*1,5 | 28 | 8 | 4 | 2.6 |
| М16*1,5 | 30 | 8 | 4 | 3.1 |
| М18*1,5 | 32 | 8 | 4 | 3.1 |
| М20*1,5 | 35 | 8 | 4 | 3.1 |
(1)Консистенция на резбата: Всички контрагайки на лагерите са оборудвани с винтове с фина резба. Моля, проверете стъпката, за да избегнете объркване с винтове с едра резба.
(2)Допълнителни инструменти: Процесът на разглобяване и сглобяване изисква използването на специален гаечен ключ с форма на кука.
(3)Аксесоари против разхлабване: За постигане на заключващ ефект, те трябва да се използват заедно с ограничителни шайби (като GB/T 858) или отворени щифтове.
(4)Технически чертежи: Когато проектирате, моля, винаги се обръщайте към най-новата версия на съответните стандартни технически чертежи или продуктови спецификации.
