Нарезен винт тип F с шлицова плоска глава

Самонарезните винтове с шлицова глава тип F, произведени от фабриката Xiaoguo®, отговарят на стандарта за изпълнение на GB/T 5282-1985. Те обикновено се използват за фиксиране на капаци, опори или леки компоненти. Ако желаете да тествате качеството, можем да ви изпратим мостри безплатно.

Модел:GB/T 5282-1985

Изпратете запитване

Описание на продукта

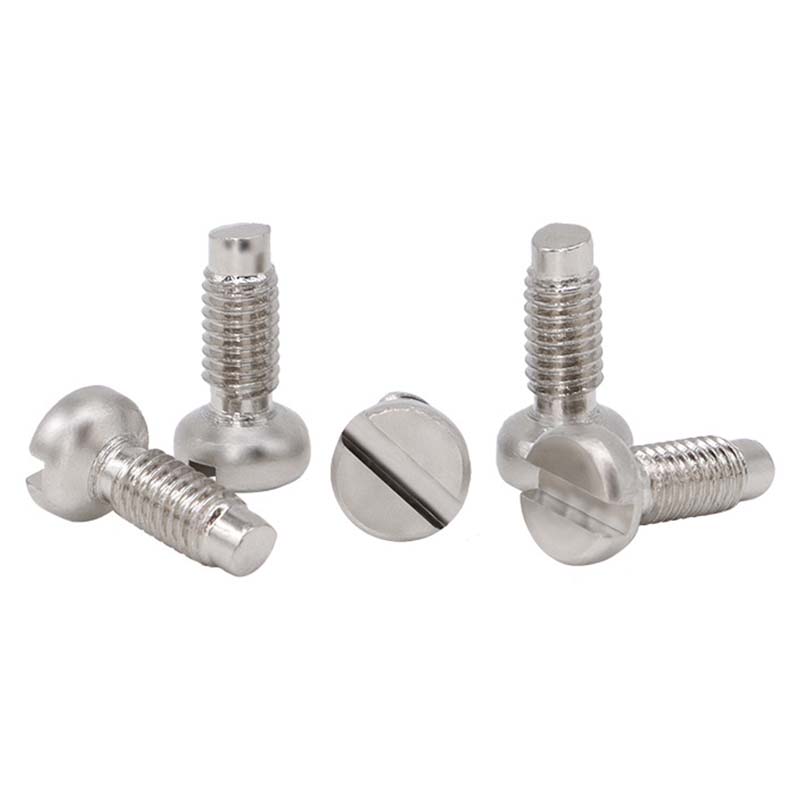

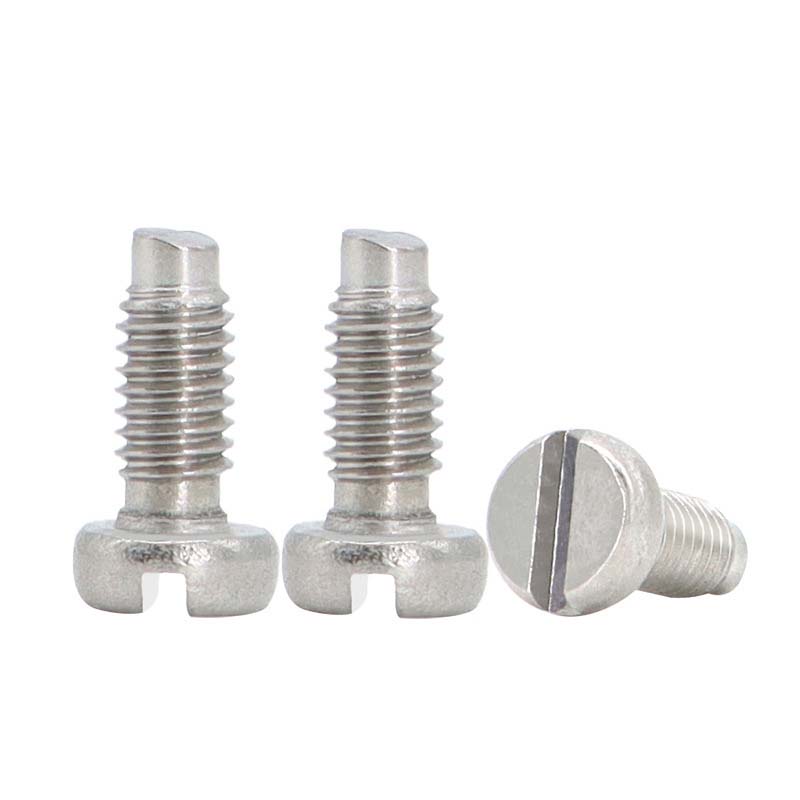

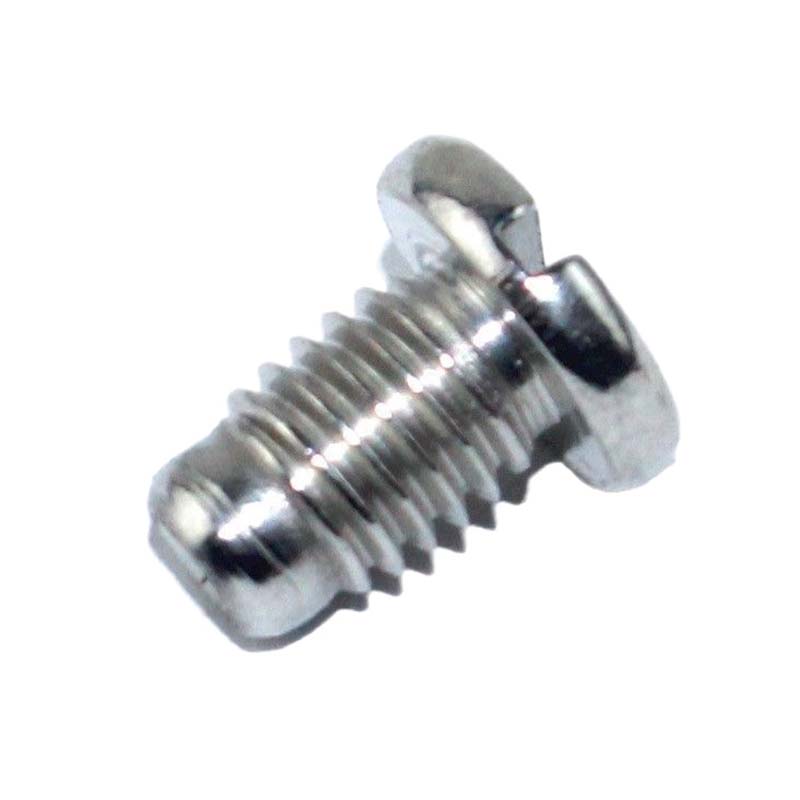

Главата на самонарезния винт с шлицова глава тип F е във формата на тава, с плосък връх и гладки ръбове. В средата има един слот, който е подходящ за работа с отвертка. Винтът има специална резба, която му позволява да се врязва в материала сам по време на монтажа.

Характеристики на продукта

Самонарезните винтове тип F с шлицова глава имат познатата ни кръгла глава и слот за отвертки с плоска глава. При завинтване на винтовете те се самонарязват. Ако нямате нужда от гладка повърхност, можете да ги използвате. Главата може да стърчи, което е много подходящо за много разпределителни кутии, пластмасови кутии или фиксирани декоративни ленти.

Самонарезните винтове с шлицова глава F-тип съчетават фини самонарезни резби (тип F), кръгли глави и просто задвижване на шлицове. Те са предпочитаният избор за основни винтове при поддръжка на старо оборудване, пластмасови компоненти или лампи, които изискват неразкъсващи се материали. Те са най-подходящи за по-меки материали, защото нишките им са по-фини и няма да повредят материали като пластмаса.

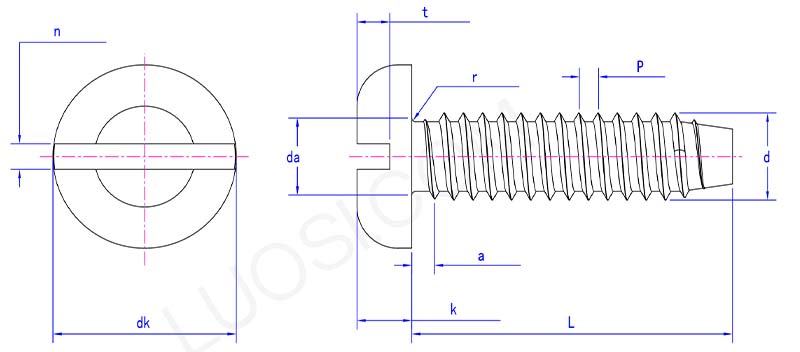

Type F Slotted Pan Head Tapping Screw parameter

пн	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
макс	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
да макс	2.8	3.5	4.1	4.9	5.5	6.3	7.1	9.2	10.7
dk макс	4	5.6	7	8	9.5	11	12	16	20
dk мин	3.7	5.3	6.6	7.6	9.1	10.6	11.6	15.6	19.5
k макс	1.3	1.8	2.1	2.4	3	3.2	3.6	4.8	6
k мин	1.1	1.6	1.9	2.2	2.7	2.9	3.3	4.5	5.7
n мин	0.56	0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56
n макс	0.7	1	1.2	1.51	1.51	1.91	1.91	2.31	2.81
r мин	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
t мин	0.5	0.7	0.8	1	1.2	1.3	1.4	1.9	2.4

Дизайнът на слота на самонарезния винт с плоска глава F е прост, но изисква внимателно поставяне. Техните глави на стеблото са разположени над повърхността, така че не са подходящи за вграден монтаж. Изберете ги, за да фиксирате компоненти към пластмасови корпуси, да фиксирате дървени дъски, фиксирани върху метални рамки, или подобни по-меки материали.

Диаметърът на самонарезния винт с шлицова глава тип F е по-голям, обикновено 2-3 пъти диаметъра на вала на винта, което може да осигури по-добра опора и да предотврати повреда на материала поради неравномерна сила. Стъпката на резбата е относително широка, което води до по-малко съпротивление при рязане в материала, което прави по-малко вероятно да причини напукване на материала. Особено подходящ е за меки материали като борово дърво и пластмаса.
