Тип B 12 фланцови винтове с пион

Винтовете с фланец тип B 12 са специално проектирани за проекти, които изискват допълнителна стабилност. По-лесно ви е да контролирате при затягане. Основата на фланеца може да разпредели налягането и да предотврати повреда. Компанията Xiaoguo® разполага с богат инвентар. Можете да се свържете с нас по всяко време.

Изпратете запитване

Описание на продукта

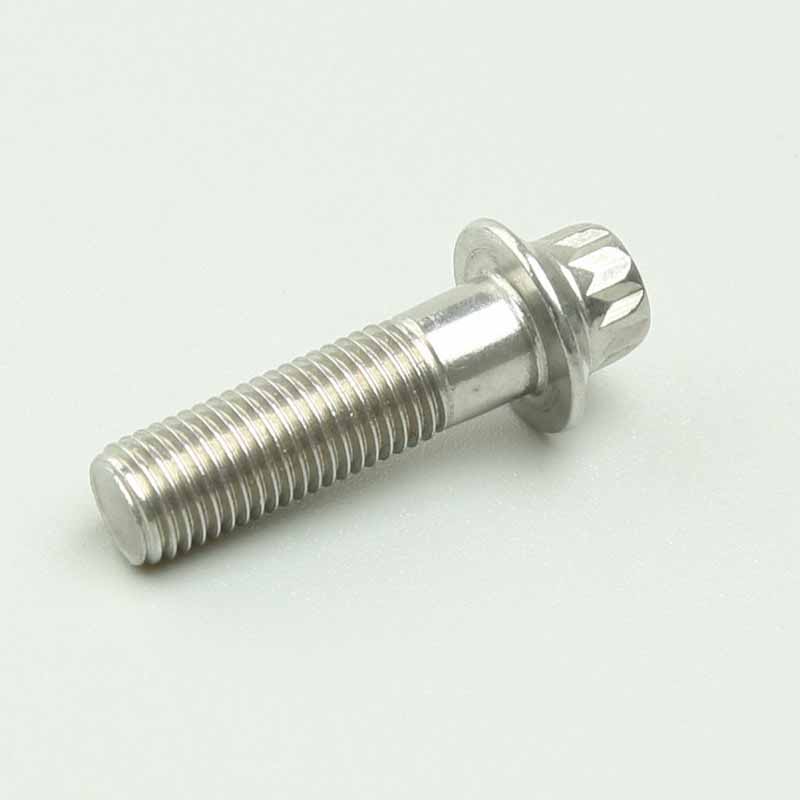

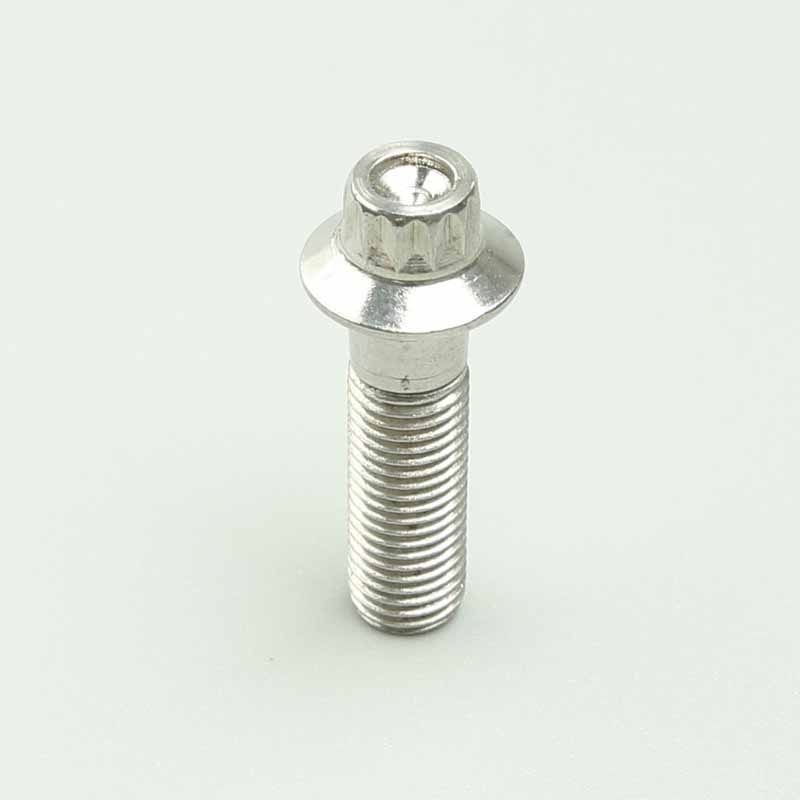

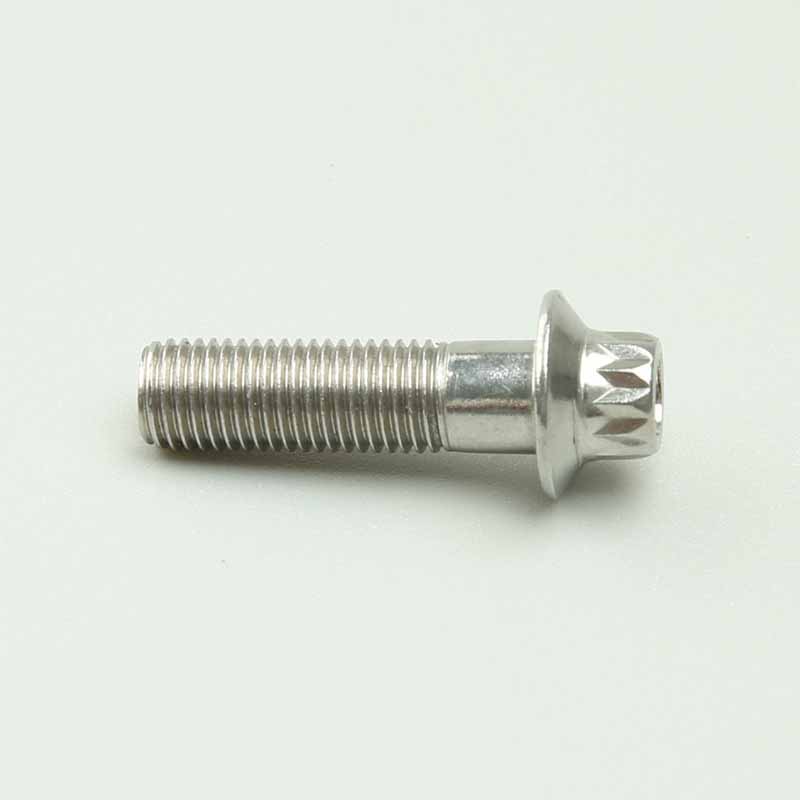

Тип B 12 пионтни фланцови винтовеимат 12 ъгъла в главата и фланец в долната част. По-лесно се затяга и е по-малко вероятно да се изплъзне. Фланецът в долната част е като малко уплътнение, което може да увеличи контактната площ с фиксирания обект и да отговори на различни изисквания за монтаж.

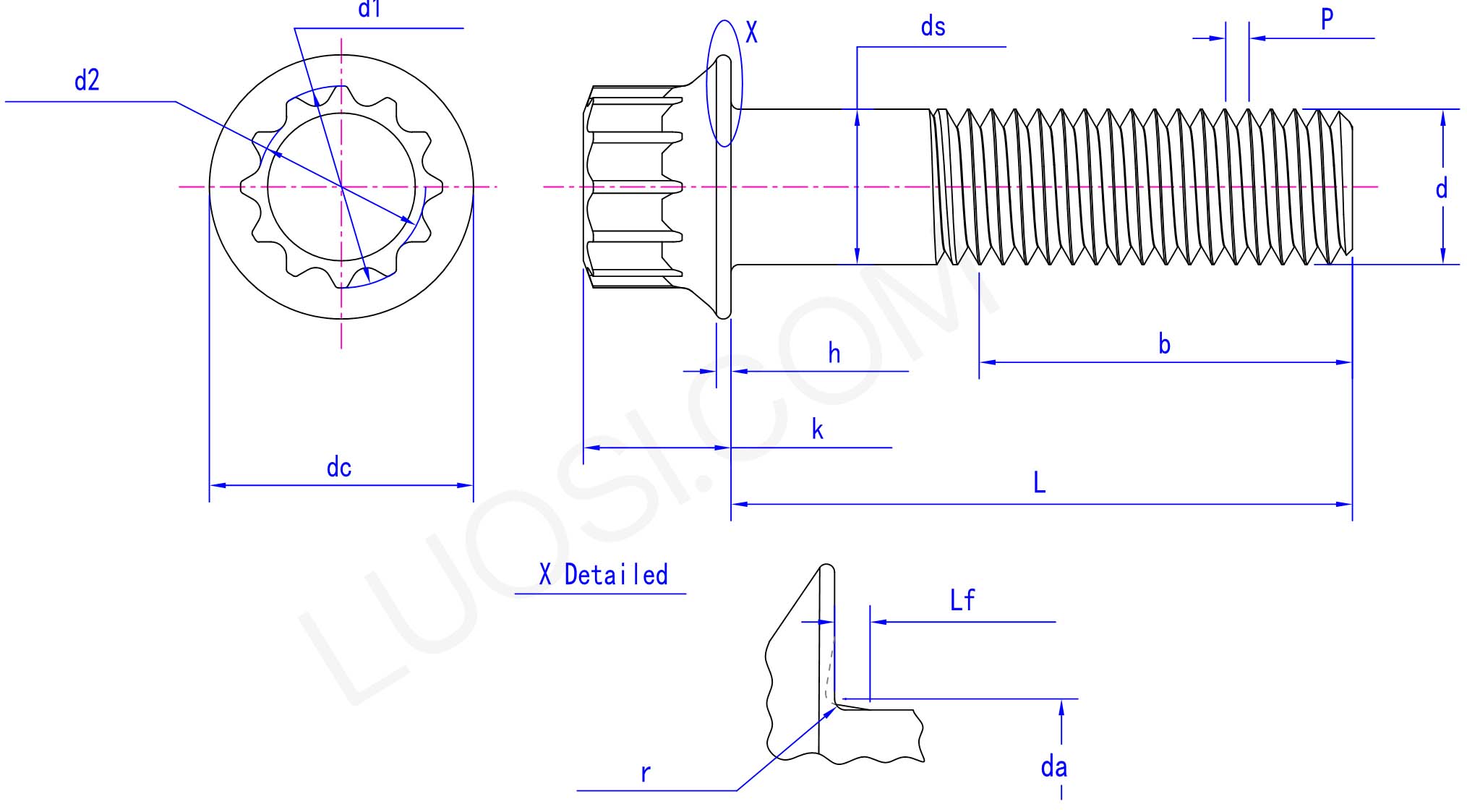

Параметри на продукта

пн	M5	M6	M8	M10	M12	M14	М16	М20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds макс	5	6	8	10	12	14	16	20
ds мин	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
постоянен ток макс	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
ч мин	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k макс	5	6	8	10	12	14	16	20
d1 макс	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 мин	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 макс	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 мин	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
да макс	5.6	6.7	8	11	13	15	17.5	22
Lf макс	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
Lf мин	0.7	0.8	1	1	1	1	1.6	2.1
r мин	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Приложение

Тип B 12-точкови винтове са подходящи за ултра ниски ръкави. Конструкцията с плитка глава е подходяща за ситуации, при които стандартните фланцови болтове не могат да бъдат затегнати, като тесни двигателни отделения или компактни електронни устройства. Фланците все още могат да се използват като вградени уплътнения. Може да се използва за двигатели на транспортни ленти или основи на помпи без заключващи уплътнения.

Тип B 12 стрйонтвинтовете се използват за сглобяване на селскостопански скоростни кутии. ВОМ скоростната кутия на трактора е податлива на кал и удар. Те могат да уплътняват фланците на корпуса през всички сезони. Назъбената долна повърхност на фланеца може да захапе метал и е по-устойчива на вибрации и разхлабване от гладките уплътнения. Когато извършвате поддръжка на място, използвайте 12-точкови ударни втулки, за да завинтите тези винтове.

Турбината ще се нагрее и ще стане червена по време на работа. Тип B 12-точкови винтове могат да фиксират топлоизолационната плоча и няма да се разхлабят. Коефициентът на топлинно разширение на фланеца съвпада с този на изолационната плоча от неръждаема стомана, което може да предотврати нейното изкривяване. Използвайте 12-точков ключ с еластична тресчотка близо до изпускателната тръба. Не използвайте повторно - термичният цикъл ще отслаби здравината на метала. Липсата на такъв ще доведе до стопяване на кабелния сноп.

Характеристики на продукта

Тип B 12пионтфланцовите винтове имат уникална структура. Уникалната структура от 12 ъгъла и фланцова плоча с 12 ъгъла прави затягането по-прецизно. Фланцовата плоча може също да предотврати засядането на винтовете във фиксирания материал. Повърхността е подложена на поцинковане за по-нататъшноподобрява нейната способност против ръжда.

Type B 12-Piont flange screws
