12 Винт с шлицов фланец

Винтът с 12 шлицови фланца на Xiaoguo® има дизайн на главата с 12 точки, който идеално пасва на гаечния ключ. Дори в ограничено пространство, той все още може да се управлява. В сравнение с шестоъгълната глава, работното пространство е намалено с 50%. Елате и попитайте за примерната цена, за да изпитате бързия монтаж.

Изпратете запитване

Описание на продукта

Въведение в материалите

Изборът на материал за винт с 12 шлицови фланца е много разнообразен, като основно попада в четири категории: въглеродна стомана, легирана стомана, неръждаема стомана и специални сплави. Изборът на материал зависи от вашите специфични изисквания за здравина, устойчивост на корозия, работна температура и цена.

（1）Въглеродна стомана

Въглеродната стомана е най-широко използваният и рентабилен вариант. Чрез различни процеси на топлинна обработка (закаляване + темпериране) могат да се постигнат различни степени на якост, вариращи от 4,8 до 12,9, за да се отговори на различни изисквания за натоварване. Подходящ е за обща промишленост, автомобилни конструкции, строителство и общи машини.

（2）легирана стомана

Чрез добавяне на елементи като хром, молибден и никел към въглеродната стомана и след това преминаване през прецизна топлинна обработка, механичните свойства на стоманата могат да бъдат значително подобрени. Якостта е изключително висока и има отлична устойчивост на умора и устойчивост на удар. Винтът с фланец с 12 шлици от легирана стомана се използва широко в системи за автомобилно окачване, интериори на двигатели, болтове на кули на вятърни турбини и тежки строителни машини.

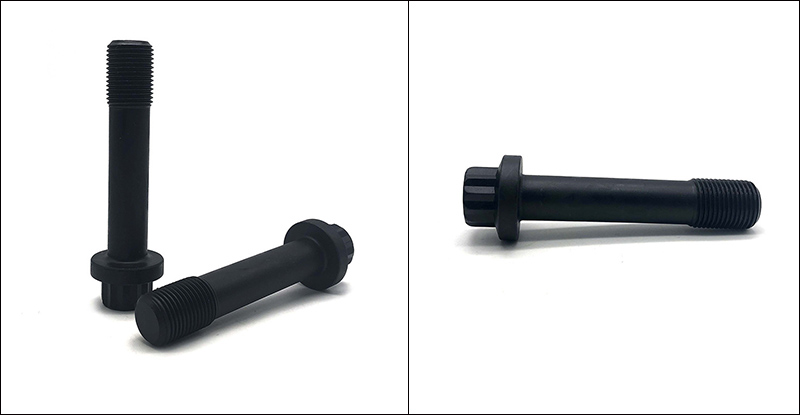

12 Spline Flange Screw

（3）Неръждаема стомана

Основното предимство на неръждаемата стомана се крие в присъщата й устойчивост на корозия. Сред тях 304 (A2) е най-често срещаният тип и е подходящ за обработка на храни и общи външни среди; докато 316 (A4) е специално проектиран чрез добавяне на молибден, което прави винта с фланец с 12 шлици особено подходящ за среди с високо съдържание на сол и силно корозивни среди, като например в океана, крайбрежните зони или химически заводи и др.

（4）Специална сплав

Специалните сплави включват Chrome-Moly, Ti, устойчиви на висока температура сплави, алуминиеви сплави, месинг и др. Те са проектирани да отговарят на специфичните изисквания за ефективност на клиентите, като устойчивост на висока температура, леко тегло, проводимост и немагнетизъм. Главно за специални промишлени области като аерокосмическа, състезателна, медицинска, нефтохимическа и електрическа.

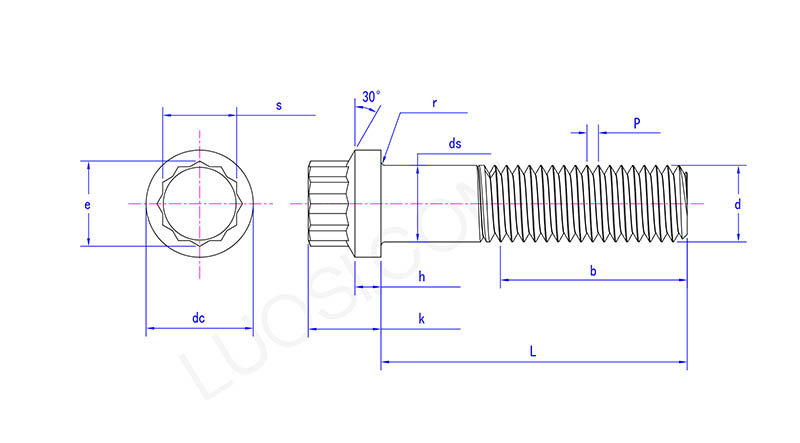

12 Spline Flange Screw

пн	М22	М24	M27	M30	M33	M36	М39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
постоянен ток макс	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc мин	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds макс	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds мин	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e мин	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h макс	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
ч мин	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k макс	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k мин	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r макс	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r мин	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s макс	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s мин	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Степен на производителност и якост на опън

Степента на производителност е основният индикатор, определящ силата на 12-шлицевия винт с фланец. Общите степени на ефективност и съответните им якости на опън са както следва:

（1）8.8 клас: Минималната якост на опън е приблизително 800 MPa (около 116 000 psi), което попада в обхвата на средно висока якост и е най-широко използваното.

（2）10.9 клас: Минималната якост на опън е приблизително 1000 MPa (около 145 000 psi), подходяща за сценарии, изискващи връзки с висока якост.

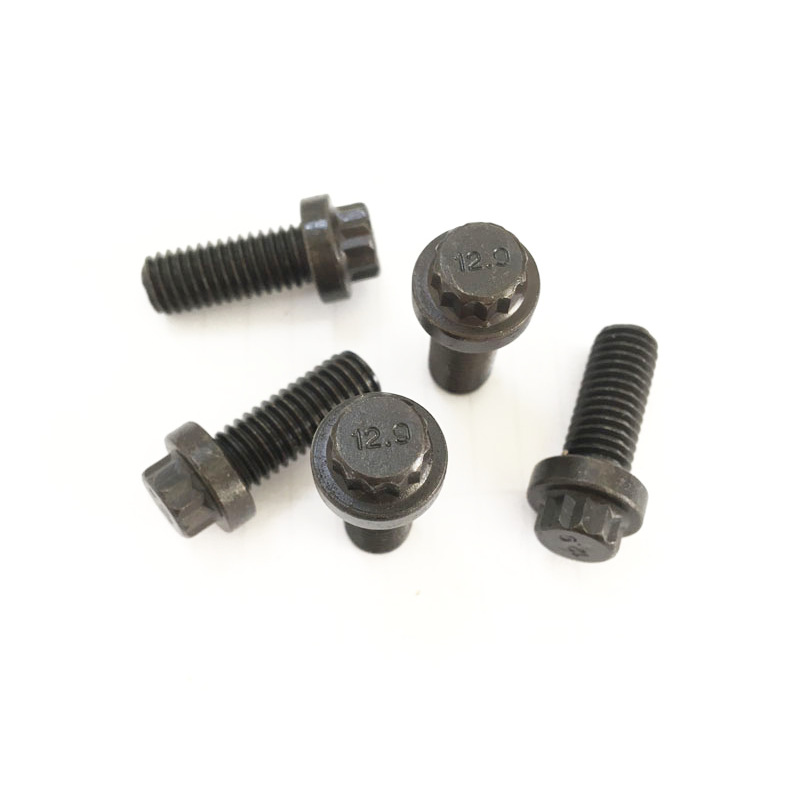

（3）12.9 клас: Минималната якост на опън е приблизително 1220 MPa (около 177 000 psi), което е едно от най-високите нива на якост сред легираните стомани.

（4）Мандарин клас 5: Якостта на опън е приблизително 120 000 psi, което е еквивалентно на метричния клас 8,8.

（5）Американска стандартна степен 8: Якостта на опън е приблизително 150 000 psi, което е еквивалентно на метричната степен 10,9.
