Тип A 12-точков фланец

Тип A 12-точкови фланцови винтове са крепежни елементи с 12 ъгъла на главата с повърхност на фланеца. Те имат много контактни точки и не се плъзгат лесно, когато се затягат с инструменти. Болтовете, произведени от фабриката Xiaoguo®, са издръжливи и могат да издържат на тежки условия на работа. Можете да направите поръчка по всяко време.

Изпратете запитване

Описание на продукта

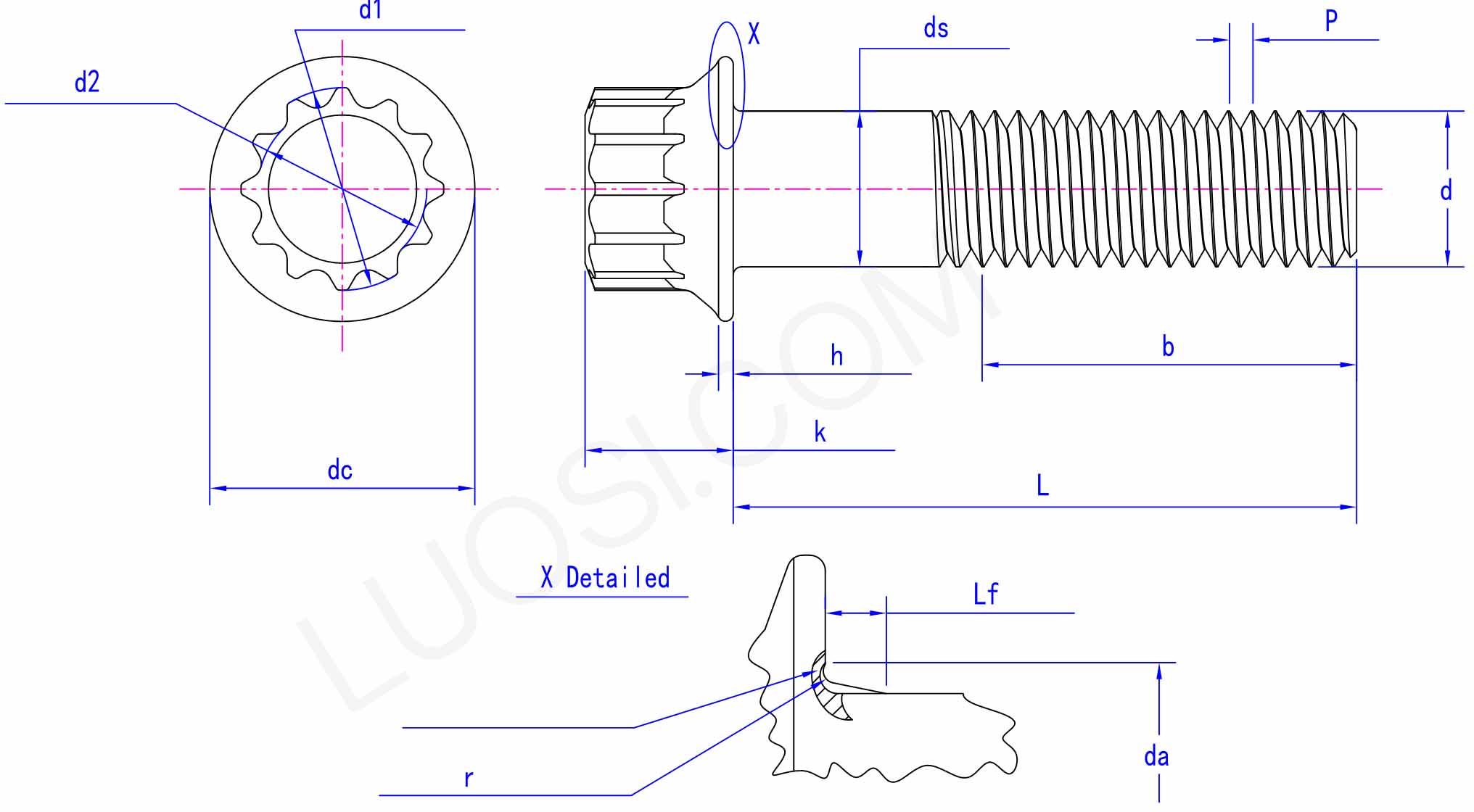

Винтът с фланец тип A с 12 точки има 12 ъгъла в главата и може да се използва заедно със специален гаечен ключ с 12 ъгли. Под главата на винта има фланец. Тялото на пръта е цилиндрично и има стъпаловидна структура с гладки секции на пръта и секции с пълна резба.

Type A 12 Point Flange Screw

Характеристики

Фланцевите винтове тип A с 12 пионта изискват специални втулки. Тези 12 дизайна на втулките ви позволяват да ги завиете в тесни пространства, където другите винтове не могат. Вграденият фланец функционира подобно на уплътнение, което ви спестява допълнителна част. Много е удобно за тесни двигателни отделения или контролни панели.

Тип А 12-точкови фланцови винтове могат да ускорят скоростта на сглобяване. Дизайнът на фланеца не изисква отделно уплътнение, а 12-ъгълният задвижващ модул е по-способен да приеме втулки под повече ъгли, отколкото шестоъгълни винтове. За производствени линии, които произвеждат електрически уреди или машини, скоростта е по-висока.

Винтовете тип A 12-Piont могат да предотвратят разхлабване поради вибрации. Фланецът увеличава триенето с повърхността. Може да се използва за помпи, компресори или всякакви компоненти, които вибрират, без да са необходими заключващи уплътнения. Интегрираните фланци могат да намалят височината и са изключително подходящи за електронни устройства или прецизни компоненти.

Параметри на продукта

пн	M5	M6	M8	M10	M12	M14	M16	М20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds мин	5	6	8	10	12	14	16	20
ds макс	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
постоянен ток макс	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
ч мин	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k макс	5	6	8	10	12	14	16	20
d1 макс	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 мин	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 макс	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 мин	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
да макс	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Lf макс	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
r макс	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
r мин	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Предимства

Най-продаваната точка на фланцовия винт тип A с 12 точки е, че има особено силна сила на затягане. Поради конструкцията на главата с 12 ъгъла, когато се използва торцов ключ за затягане, може да се приложи по-голяма сила за стабилно фиксиране на винта на място. Неговата ефективност против разхлабване е много очевидна при работещите във фабриката машини и превозните средства в движение. Те могат да намалят опасностите за безопасността и повреди на оборудването, причинени от разхлабване.
