Метричен тип U 12 Piont Flange винт

Метричен тип U 12 Piont Flange винтовете са идеални за прецизни и сигурни инсталации. Фабриката Xiaoguo® може да отговори на вашите нужди. Ние произвеждаме в съответствие със стандарта за изпълнение на ASME/ANSI B18.2.5M-2009. Поръчайте сега и вземете надеждните винтове, от които се нуждаете.

Изпратете запитване

Описание на продукта

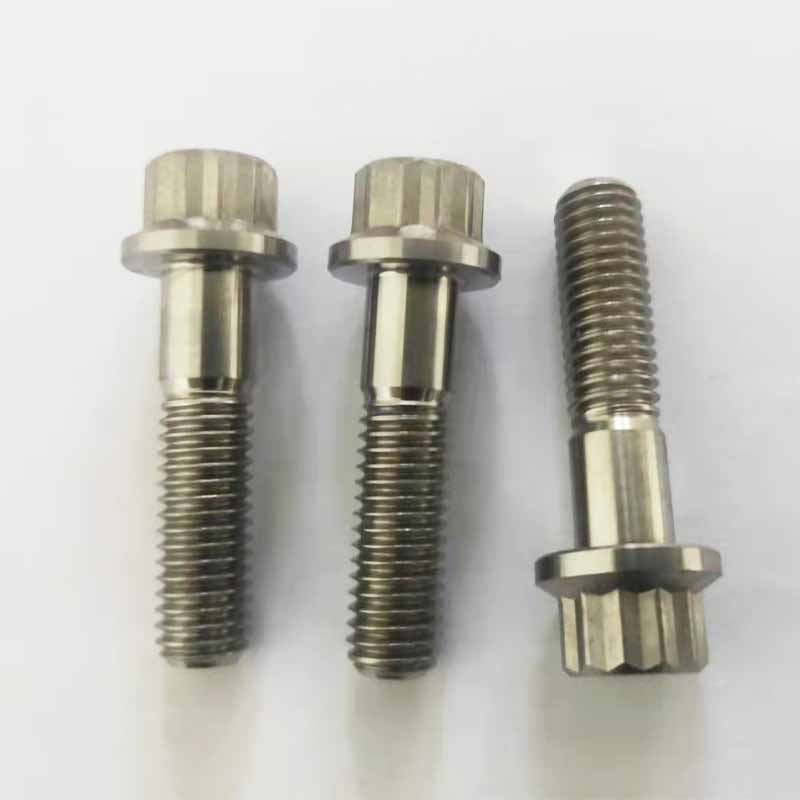

Метричен тип U 12 Piont Flange винт има 12 ъгъла в главата. Когато се затегне, той има по -голяма зона за контакт и може да приложи по -голям въртящ момент. Под винта има U-образна фланец плоча, която може да увеличи контактната зона със свързаната част и да разпръсне налягането.

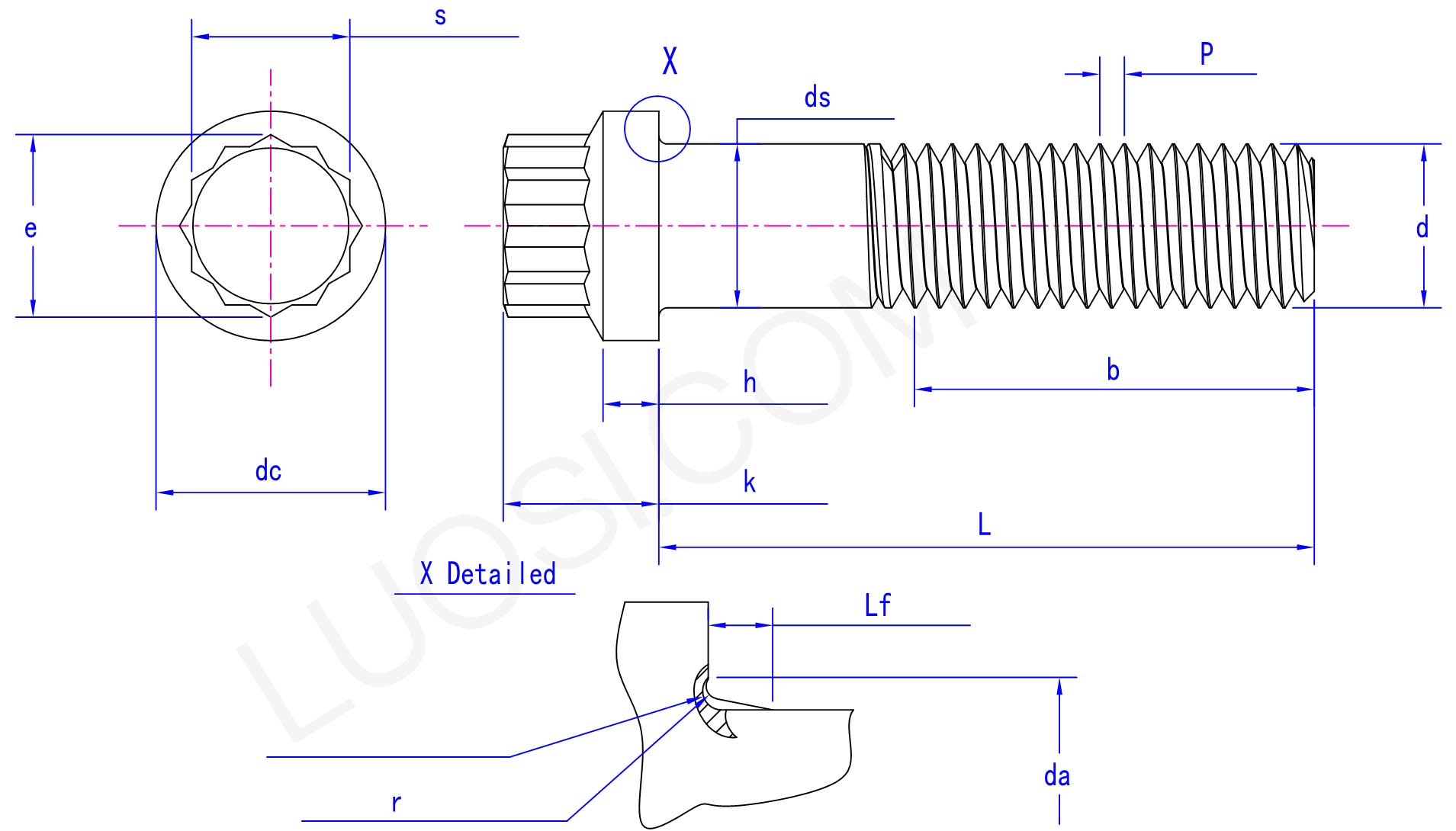

Metric Type U 12 Piont Flange Screw

Функции и параметри

Метричен тип U 12-точкови винтове са устойчиви на корозия на солен спрей. Дизайнът на долния отрязан често се използва в неръждаема стомана, което може да намали корозията на пукнатината. Фланец запечатващи повърхности, те са идеален избор за корабни парапети или крайбрежна инфраструктура. Те могат да предотвратят разхлабването. Набраната фланец долна повърхност има повърхност на свързване, която е подходяща за промишлени вибратори или генераторни скоби, които не изискват заключващи шайби.

Закрепването на мениджърите на метричен тип U 12 Piont се използва за закрепване на турбинния изпускателен колектор. Изтичането на колектора ще намали ефективността на турбината. Те могат да издържат на топлинен цикъл от 900 ° C. U-образната канал може да предотврати изкривяването на фланеца при затягане. Когато се приложи никелов анти-потъващ агент, медната паста ще изгори. Сменете го на всеки 50 000 мили, изминати; Топлинната умора може да доведе до спукване на изпускателната тръба.

Метичните винтове Type U 12 точки се използват за фиксиране на капаците на скоростната кутия на вятърните турбини. Турбинната вибрация може да доведе до оттегляне на традиционните винтове. Те могат да заключат покриващата плоча за повече от 20 години. Долната част на отрязаната част може да играе роля в усвояването на шок. Когато използвате умножител на въртящ момент от 12 точки на височина, недостатъчното затягане може да доведе до влизане на праха и повреди предавките.

Метричен тип U 12 Piont Flange винт има изключително силна сила на закрепване. Дизайнът с 12 ъгъла му позволява да издържа на по-голям въртящ момент при затягане. Освен това фланецът с U-образна форма увеличава триенето, което затруднява разхлабване дори във вибрираща среда. Те са много надеждни и могат да поддържат връзките стабилни през цялото време.

Параметри на продукта

Пон	M5	M6	M8	M10	M12	M14	M16	М20	M24	М30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
DS Max	5	6	8	10	12	14	16	20	24	30	36
Ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
S max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
E min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
DC Max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
DC min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
H Max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
K Max	5	6	8	10	12	14	16	20	24	30	36
K min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Да Макс	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
R min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
