Метричен тип F 12 Piont фланец винт

Метричен тип F 12 пионтни фланцови винтове осигуряват по-голям въртящ момент за сигурно затягане без приплъзване. Могат да се използват както за закрепване на мебели, така и за сглобяване на машини. Xiaoguo® е професионален производител на крепежни елементи с дългогодишен опит и може да ги персонализира според вашите нужди.

Изпратете запитване

Описание на продукта

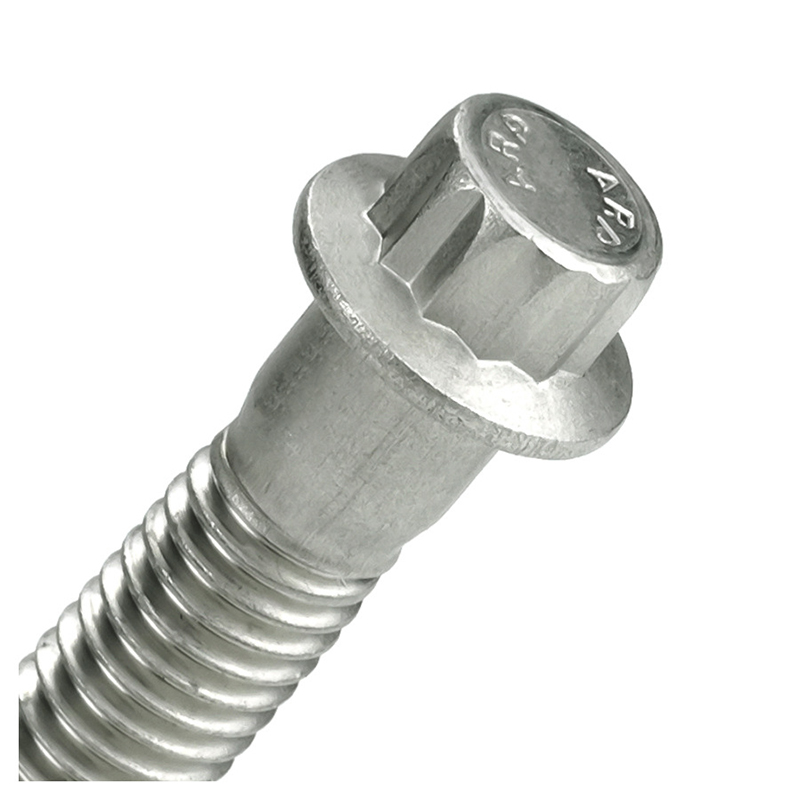

Дизайнът на главата на метричен тип F 12 пионтен фланец е много специален, с 12 ъгъла. На дъното му има F-образна фланцова плоча. Тази фланцова плоча е еквивалентна на голямо уплътнение, което може да увеличи контактната площ със свързания материал и да направи връзката по-стабилна.

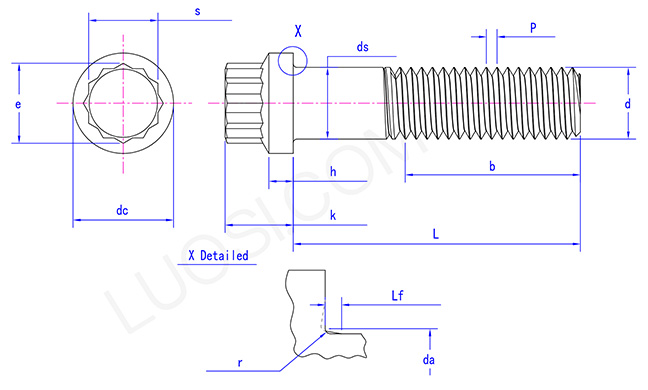

Metric type F 12-Piont flange screw

Характеристики

Характеристиката на метричния винт с фланец F тип 12 е уникалната структура на фланцовата плоча с 12 ъгъла и тип F. 12-те ъгъла осигуряват повече точки за прилагане на сила, което прави операцията по затягане по-прецизна и гладка. Фланецът тип F не само разпръсква налягането, но също така предотвратява потъването на винтовете във фиксирания материал, което допълнително повишава стабилността на връзката.

Метричен тип F 12 пионтни фланцови винтове със зъбен фланец. Когато са затегнати, тези зъби ще захапят повърхността, предотвратявайки разхлабването на механичното оборудване (като ролки на транспортни ленти или скоби на помпа) поради вибрации. Не е необходимо да добавяте допълнителни заключващи шайби.

Винтовете с метричен тип F 12 се монтират по-бързо върху неравни повърхности. Назъбеното дъно може да компенсира незначителни дефекти. Много е полезно при свързване на болтове към чугун или текстурирани метали, тъй като гладките фланци могат да се изплъзнат. Захватът му е по-силен. Назъбеното дъно може да бъде вградено с метал и е по-устойчиво на вибрации от гладките винтове тип фланец. Често се използва в селскостопанска техника или компресорни бази.

Параметри на продукта

пн	M5	M6	M8	M10	M12	M14	M16	М20	М24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds макс	5	6	8	10	12	14	16	20	24	30	36
ds мин	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s макс	5	6	8	10	12	14	16	20	24	30	36
s мин	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e мин	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
постоянен ток макс	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc мин	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h макс	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
ч мин	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k макс	5	6	8	10	12	14	16	20	24	30	36
k мин	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
да макс	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf макс	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
r мин	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Метрични винтове с пионен фланец F 12 са подходящи за ремонт на повредени отвори. Назъбената структура може да действа като котва при износената резба и може да се използва като временно фиксиране на старо оборудване преди поддръжка. Те могат да издържат на термични цикли. Назъбеният фланец поддържа сцепление, когато металът се разширява или свива, което го прави изключително подходящ за изпускателни колектори или компоненти на пещ.
