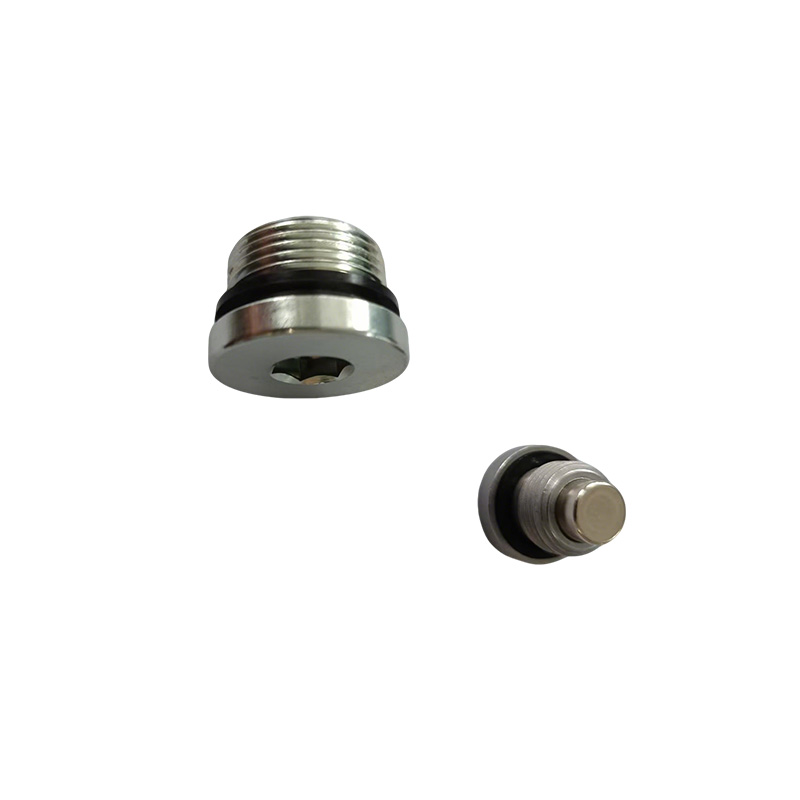

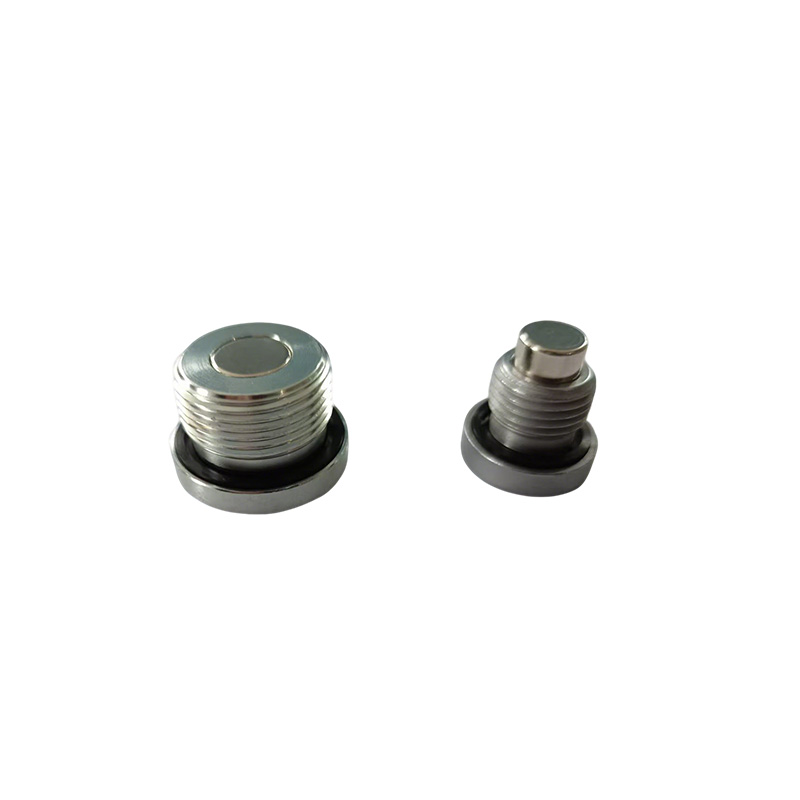

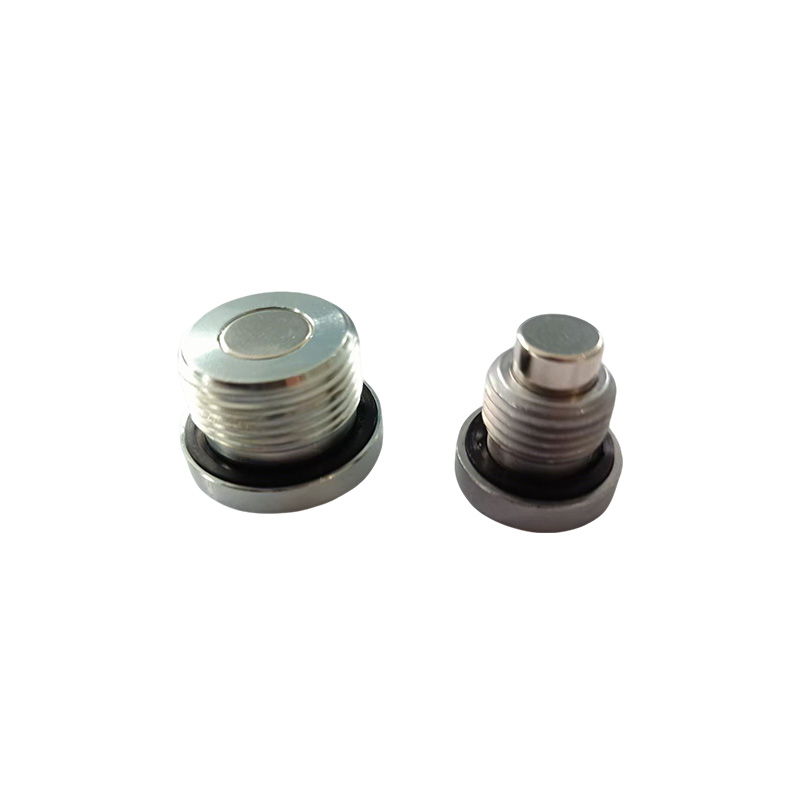

Кух шестоъгълен мъжки адаптер за пробка за масло

Дизайнът на шестоъгълната глава на инвентарния продукт на Xiaoguo® „Кух шестоъгълен мъжки адаптер за масло“ е подходящ за трансмисия с висок въртящ момент. Използването на стандартен гаечен ключ или гнездо за работа гарантира сигурно закрепване без никакво разхлабване.

Модел:DIN910

Изпратете запитване

Описание на продукта

Адаптерът за куха шестоъгълна мъжка пробка за масло е хидравличен/пневматичен тръбен свързващ компонент, който е с външна шестоъгълна форма, има структура с аксиален проходен отвор и използва интерфейс с външна резба. По същество това е „шестоъгълна тапа с резба с централен отвор“, която може да запечата портовете като обикновена тапа и също така позволява допълнителни функции като тестване на налягането, изпускане, вземане на проби или временно свързване на инструмента чрез своята куха структура.

В сравнение с обикновените плътни щепсели, основната разлика се състои в следното: Твърдите тапи могат само просто да уплътняват, докато кухият шестоъгълен адаптер е "многофункционален канал", който може да извършва различни диагностични операции и операции по поддръжка, без да разглобявате системата.

Модел NO.	DIN910	Groove	Шестоъгълник
Връзка	Общ болт	Стил на главата	Шестоъгълна
Стандартен	DIN, GB, ANSI, BSW, JIS, GOST	Степен	8.8
Стъпка (P)	1,1 - 1,8 мм	Диаметър	М3-М24
Дължина	6-50 мм	Повърхност	Основен цвят

Стандартни спецификации

Адаптерът с куха шестоъгълна мъжка маслена пробка отговаря основно на стандартите на DIN (германски индустриални стандарти), ISO (международна организация за стандартизация) и GB (китайски национални стандарти) и др.

（1）DIN стандарти: Един от най-универсалните стандарти. Спецификациите са ясни. DIN 910 е специфичен стандарт за шестостенни шлицови винтове с рамена, с цилиндрични (успоредни) резби и ограничителни стъпала, постигащи уплътнение чрез сменяеми шайби. Други свързани стандарти включват DIN 908 (вътрешни винтове с шестоъгълна резба), DIN 906 (винтове с шестоъгълна конична резба) и DIN 909 (външни винтове с шестоъгълна конична резба).

（2）ISO & GB стандарти: Приложения за интернационализация и локализация. ISO 9974-4 е международен стандарт, който напълно дефинира размерите, дизайна и методите за изпитване на външни и вътрешни шестоъгълни гайки, използвани в обща трансмисия на течности и общо оборудване. GB/T 2878.4-2011 и GB/T 43077.4-2023 съответно приемат стандартите ISO 6149-4 и ISO 9974-4 по еквивалентен начин. Шестоъгълните гайки, които отговарят на тези национални стандарти, могат да имат максимално работно налягане до 63 MPa (приблизително 630 бара).

Стандартен тип резба Ключова характеристика Метод на запечатване

DIN 906 Заострени (R) шестограмни втулки, без втулка Метал към метал (заострена резба)

DIN 908 Паралелно (G/M) шестостенно задвижване, с втулка Сменяем уплътнителен пръстен (мед, ED, O-пръстен)

DIN 910 Паралелна (G/M) шестостенна глава, с втулка Сменяем уплътнителен пръстен

ПАРТНО	НИШКА	ЕД ПЛЕННИК	РАЗМЕРИ
ПАРТНО	E	ЕД ПЛЕННИК	A	L	S	D	Н.М
TMN08	M8x1	ЕД-08	8	12	4	12	8-10
TMN10	M10x1	ЕД-10	8	12	5	14	10-12
TMN12	M12x1,5	ЕД-12	12	17	6	17	15-25
TMN14	M14x1,5	ЕД-14	12	17	6	19	20-35
TMN16	M16x1,5	ЕД-16	12	17	8	22	25-40
TMN18	M18x1,5	ЕД-18	12	17	8	24	30-45
TMN20	M20x1,5	ЕД-20	14	19	10	26	35-50
TMN22	M22x1,5	ЕД-22	14	19	10	27	40-70
TMN24	M24x1,5	ЕД-24	14	19	10	29	40-70
TMN26	M26x1,5	ЕД-26	16	21	12	32	60-100
TMN27	M27×2	ЕД-27	16	21	12	32	100-135
TMN33	M33x2	ЕД-33	16	22	17	40	150-240
TMN42	M42x2	ЕД-42	16	22	22	50	250-360
TMN48	M48x2	ЕД-48	16	22	24	55	300-400
TMN60	M60x2	ЕД-60	18	26	27	70	380-450

ЧЗВ

（1）На какви стандарти отговарят вашите продукти?

Нашият кух шестоъгълен мъжки маслен адаптер е произведен в съответствие със стандарта DIN 910 (успоредни резби с втулка, сменяем уплътнителен пръстен) и стандарта DIN 909 (конични резби, уплътнение метал към метал).

（2）Какви материали могат да се използват за кух шестоъгълен мъжки адаптер за масло?

Стандартните материали включват въглеродна стомана (класове 4.8, 6.8, 8.8, 10.9, 12.9), неръждаема стомана (A2-70, A4-80, 304, 316), месинг и алуминий. Ние също така доставяме легирана стомана за приложения с висока якост.

（3） Предоставяте ли мостри? Какво е времето за доставка на проби?

Да, налични са безплатни мостри за стандартни размери. Заредените проби се изпращат в рамките на 3–5 дни с експрес (DHL/FedEx). Персонализираните проби изискват 15–20 дни за производство.
