Машинен болт с квадратна глава клас А

Машинният болт Xiaoguo® клас A с квадратна глава на склад се отличава с квадратен дизайн с квадратна глава. Те могат да постигнат механично заключване против усукване, което може да повиши нивата на безопасност в специфични работни среди.

Изпратете запитване

Описание на продукта

Машинен болт с квадратна глава клас A е вид закопчалка с квадратна глава. Състои се от квадратна глава и секция с прът с резба. Обикновено се използва във връзка с квадратни гайки или шестоъгълни гайки или може да се завинтва директно в отвори с резба. Болтовете с квадратна глава бяха основният крепеж от 19 век до началото на 20 век. Те бяха широко използвани в инфраструктурното строителство като мостове и железопътни линии поради лекотата им на коване и отличните им характеристики срещу усукване. Днес, благодарение на уникалните си дизайнерски предимства, той все още играе роля в тежки машини, железопътни релси, поддръжка на оборудване и реставрация на старинни сгради.

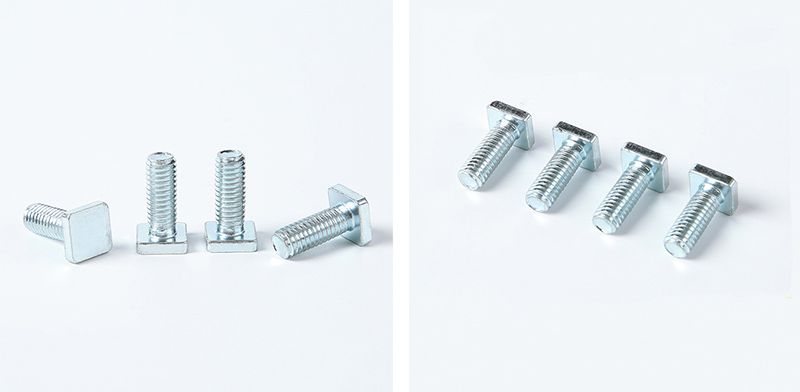

Grade A Square Head Machine Bolt

Структурни характеристики

Обобщение на структурните характеристики на машинен болт с квадратна глава клас А: Връзката между геометричните характеристики и функционалния дизайн.

Структурни компоненти Ключови характеристики Основни функции

Глава Квадратна форма, широки срещуположни страни, голяма височина. Осигурява високо предаване на въртящия момент, функция против приплъзване, удобна за сляпо сглобяване и удобна за отпечатване на маркировки.

Шийка Плоска шийка (против въртене), фланец (лагер), къс щифт (насочване) Механична защита срещу въртене, защита на повърхността на детайла, насочване на сляп отвор

Секция на вала С частична резба (гладка секция на вала) Издържа на срязващо натоварване, осигурява прецизно позициониране и избягва концентрацията на напрежение в резбите

Част с резба Основно груби зъби, толеранс 6g. Високоякостна връзка, надеждно взаимодействаща с гайката.

Тип край Плосък край / Скосен край / Цилиндричен край Подходящ за различни условия на монтаж

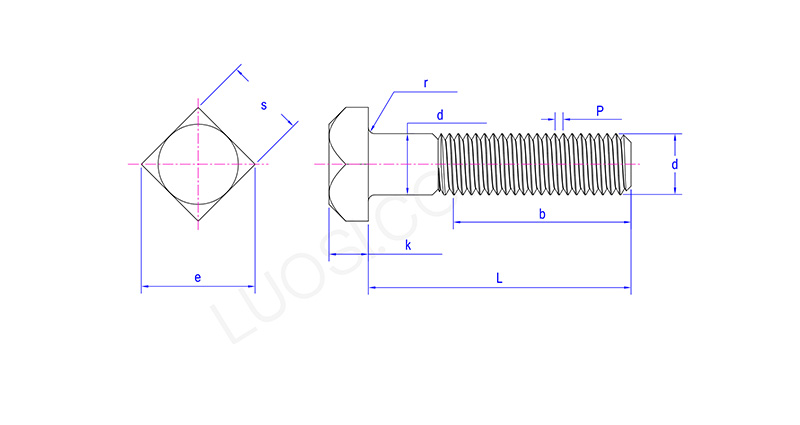

Grade A Square Head Machine Bolt

пн	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds макс	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s макс	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s мин	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e макс	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e мин	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k макс	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k мин	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r макс	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r мин	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Подготовка преди употреба

Преди да планирате да използвате машинния болт с квадратна глава от клас А, препоръчваме ви да проверите тези елементи.

（1）Потвърдете съответствието на спецификациите на болтовете

Спецификация на резбата: Уверете се, че диаметърът на резбата и стъпката на болта с квадратна глава са точно същите като тези на съответната гайка или отвора с резба.

Избор на дължина: Дължината на болта трябва да бъде такава, че след като гайката е затегната, 2 до 3 цели резби да са открити в края на болта.

Странични размери на главата: Уверете се, че ширината на квадратната глава съответства на размера на отвора на използвания гаечен ключ.

Степен на якост: Изберете подходящата степен според нуждите.

（2）Проверете позициите на отворите на детайла

Кръгъл отвор срещу квадратен отвор: обикновените болтове с квадратна глава могат да преминат през кръглия отвор. Въпреки това, ако се изисква защита срещу завъртане, върху детайла трябва да се направи предварително пробита монтажна повърхност за квадратния отвор, което позволява поставянето на квадратната шийка на главата.

Допустимо отклонение на диаметъра: Диаметърът на кръглия отвор трябва да бъде с 0,5 до 1,0 mm по-голям от диаметъра на стеблото на болта.

Закръгляване на ъглите на отвора: Ако главата на машинния болт с квадратна глава клас А трябва да прилепне напълно към повърхността на детайла, отворът трябва да бъде закръглен или втаен.

（3）Почистване и смазване

Отстранете петна от масло, железни стружки, стари покрития и други остатъци от резбите.

За материали от неръждаема стомана или среда с висока температура се препоръчва нанасяне на антиадхезионно средство или смазваща грес с молибденов дисулфид върху резбите.

За обикновените болтове от въглеродна стомана може да се приложи малко количество масло, за да се намали коефициентът на триене.
