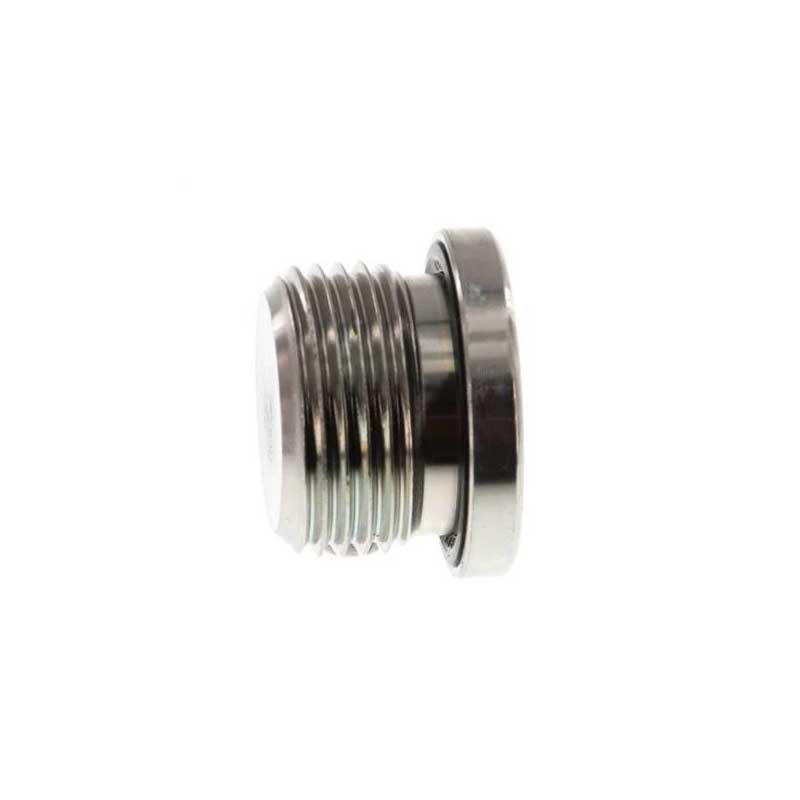

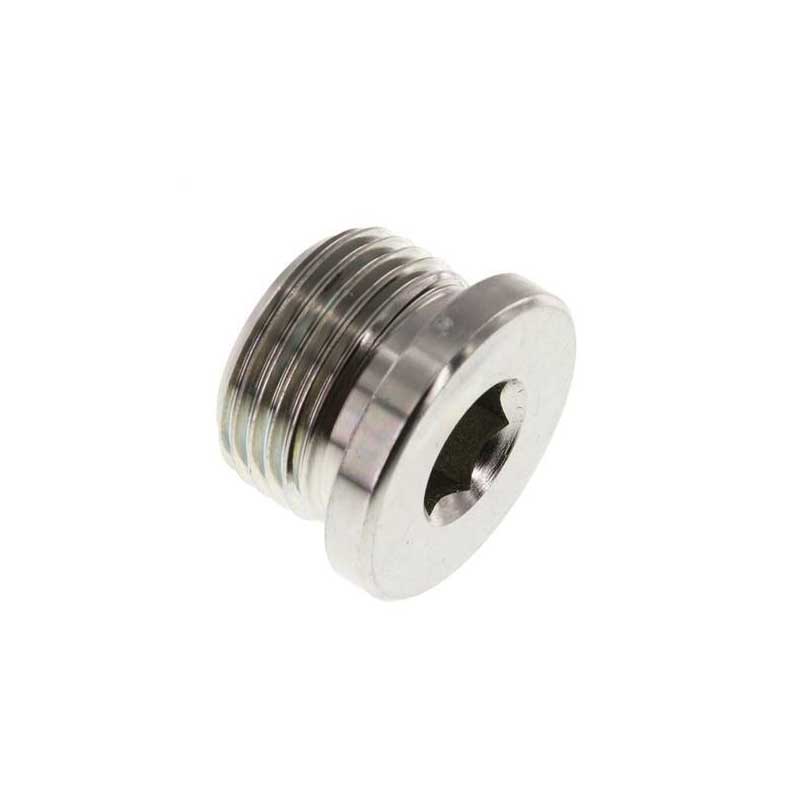

BSP куха шестостенна хидравлична тапа с мъжко уплътнение

Кухият шестоъгълен хидравличен щепсел BSP Male Captive Seal в инвентара на China XiaoGuo® е изработен от материал с висока якост и има здрава структура. Може да се монтира и разглобява многократно при нормални условия, без да причинява щети, и може да се рециклира, като по този начин се намаляват отпадъците.

Модел:IS09974-2Type E

Изпратете запитване

Описание на продукта

Общите спецификации на кухия шестостенен хидравличен щепсел BSP с мъжко уплътнение от G1/8 инча до G3 инча. Различните продукти може да имат леки вариации в конкретни размери. Ето някои типични примери за размери за справка:

Номер на модела	Спецификация на резбата	A (mm)	L (mm)	S1 (шестоъгълни противоположни страни, mm)
Eaton (1B-04-06(2WD)Z)	БСП Мъжки пленен тюлен	-	36.5	22
EMYTE (1B-02WD)	G1/8"X28	10	25.5	14
LY-NB (4B-04WD)	G1/4"X19	12	19.6	19

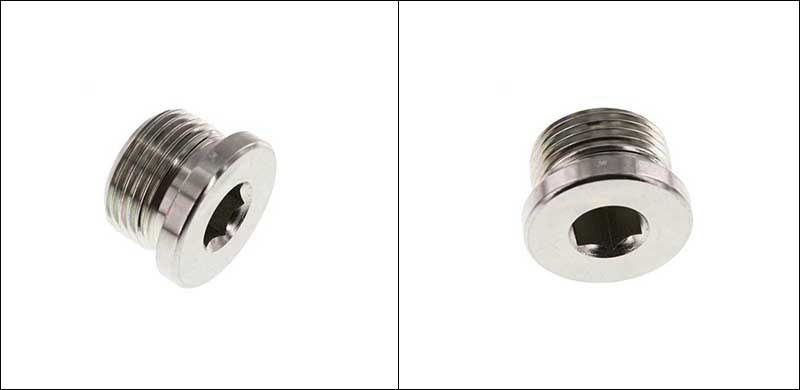

BSP Male Captive Seal Hollow Hex Hydraulic Plug

Стъпки на инсталиране

Ключът към инсталирането на кухия шестоъгълен хидравличен тап BSP с мъжко уплътнение е "прецизен контрол на въртящия момент" и "защита на уплътнителния елемент". Целият процес може да бъде разделен на три стъпки.

【1】Подготовка преди инсталиране

（1）Почистване и проверка: Почистете старателно хидравличните портове и резбите на кухия шестостенен хидравличен щепсел BSP мъжко затворено уплътнение, като отстраните петна от масло, железни стърготини и други примеси. Също така проверете дали уплътнителният пръстен срещу отделяне на винтовата капачка е остарял, надраскан или деформиран.

（2）Забранете навиването на ремъци за суровини: Не навивайте никакви ленти за суровини и не нанасяйте уплътнител върху резбите.

【2】Правилната инсталационна процедура

（1）Ръчно предварително затягане: Подравнете кухия шестостенен хидравличен щепсел BSP мъжко захващащо уплътнение с хидравличния порт и го поставете, като се уверите, че резбите са правилни и няма съпротивление. Затегнете го на ръка, докато не може да се затегне повече.

（2）Затягане с динамометричен ключ: Използвайте вътрешен шестоъгълен ключ и не забравяйте да използвате динамометричен ключ за окончателното затягане. Това е най-важната стъпка за предотвратяване на изтичане.

（3）Критерий за преценка: Затегнете, докато уплътнителният пръстен е в идеален контакт с плоската повърхност на порта.

【3】Референтна стойност на въртящия момент

Моля, вижте следния общ диапазон на въртящ момент за прави резби BSP (единица: N·m):

Спецификация на конеца (Размер)	Препоръчителен диапазон на въртящия момент (N·m)
G1/8"	14,0 - 16,0
G1/4"	24,0 - 27,0
G3/8"	33,0 - 40,0
G1/2"	44,0 - 50,0
G5/8"	58,0 - 65,0
G3/4"	84,0 - 92,0

【4】Окончателна проверка и тестване

След като инсталацията приключи, трябва да се проведе тест за течове, след като системата е под налягане. Използвайте кърпичка, за да избършете около винтовата капачка и проверете за маслени петна. Ако се открие теч, не го затягайте отново. Вместо това го отстранете, за да проверите уплътнението и резбите. Ако е необходимо, сменете ги.
