Анкерен U болт

Китайският доставчик Xiaoguo® анкерен U болт се предлага в широка гама от спецификации, покриващи всичко от DN10 (2 mm) до DN600 (24 инча), отговаряйки на всички изисквания за пълен размер. Независимо дали става въпрос за малка водопроводна тръба и електрическо окабеляване или големи промишлени тръби, можете да изберете рентабилен анкерен U-болт.

Изпратете запитване

Описание на продукта

Дефиниция на продукта и основна функция

анкерен U-болт, известен също като заземяващ U-болт или предварително инсталиран U-болт, е вид закрепващ елемент с форма на буквата "U". Има дълги резби в двата края и обикновено се монтира предварително в бетонната основа или се прекарва през основата на стоманената конструкция. Комбинира се с шайби и гайки за здраво фиксиране на оборудване, колони, тръбни опори и т.н. върху основата на бетонната или стоманена конструкция.

Основна функция

Това е ключов анкерен компонент, използван в области като строителство, мостове, енергетика и нефтохимия за постигане на твърди връзки между оборудването и основата. Основната му функция е безопасно да пренася натоварванията (опън, натиск, срязваща сила, огъващ момент) на горната конструкция към бетонната основа или земята. За разлика от обикновените разширителни болтове, този продукт се монтира по предварително заровен начин. Поставя се вътре в кофража преди изливането на бетона и образува необратима постоянна котва след втвърдяването на бетона.

Anchor U Bolt

Общи материали

По-долу е списъкът с често срещани материали за анкерни U болтове, които обобщихме за вас, което е удобно за вас да разглеждате.

Тип материал	Степен	Постижимо ниво на производителност	Основни функции	Приложими сценарии
Въглеродна стомана	Q235 / A36	Оценка 4.8	Сравнително икономичен и универсален, лесен за обработка	Обща конструкция, основи за леки съоръжения, закрепване на парапети
Въглеродна стомана	45# / 1045	Оценка 8.8	Умерена сила, добро цялостно представяне	Фундаменти за промишлено оборудване, силови кули, тръбни опори
Легирана стомана	40Cr / 5140	10.9 клас	Висока якост, устойчивост на умора	Тежко оборудване, фундамент с динамично натоварване, вятърна кула
Легирана стомана	35CrMo / 4135	10.9/12.9 клас	Устойчив на ниски температури, против ръжда	Нефтохимическа промишленост, основа на съдове под високо налягане, студени региони
Неръждаема стомана	304 / А2	А2-70	Обща устойчивост на корозия	За хранителни фабрики, пречистване на вода, общи приложения на открито
Неръждаема стомана	316 / А4	A4-70 / A4-80	Отлична устойчивост на морска вода и химикали	За офшорни платформи, крайбрежни електроцентрали, химически заводи, оборудване за басейни
Горещо поцинкована въглеродна стомана	Q235 / 45# + HDG	4.8/8.8 клас	Дълготрайна защита срещу ръжда на открито	мостове, магистрални мантинели, комуникационни кули, фотоволтаични опори

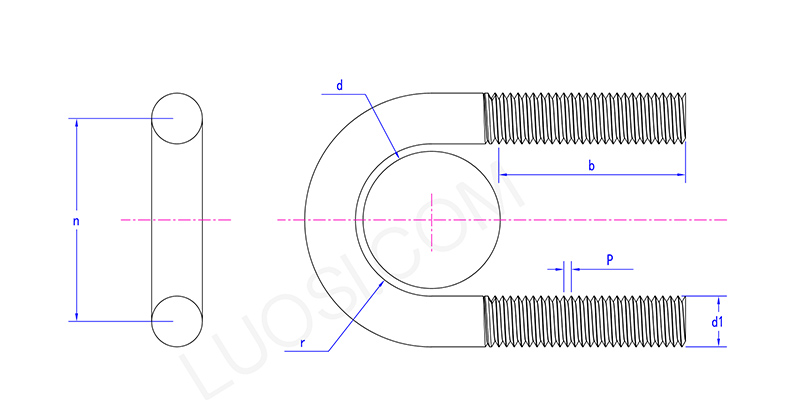

Anchor U Bolt

пн	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Тип продукт

В зависимост от метода на монтаж и формата, анкерният U болт се разделя основно на следните типове:

Обикновен вграден U-болт: Вграден директно в бетона, с резбован край, стърчащ над основната повърхност. Използва се за закрепване на стоманени колони и основи на оборудване. Това е най-често срещаната форма.

U-образен болт с краища на куката: Краищата с резба са допълнително огънати на 90° или 180°.

U-образен болт с плоско дъно: Дъното на U-образната част е право, а не дъгообразно. Използва се за фиксиране на компоненти с квадратно напречно сечение или за инсталации, които трябва да са в плътен контакт с долната повърхност на стоманената плоча.

Тип U-болт с проходен болт: Този U-образен болт преминава през запазените отвори в основата на стоманената конструкция, като двата края са открити. Комбинира се с горни и долни гайки за постигане на затягане и обикновено се използва за разглобяеми връзки или сценарии, изискващи регулиране на височината.

U-образен болт с неравен крак: крака с различна дължина. Използва се за монтаж върху наклонени фундаментни повърхности или в специални конструкции, изискващи асиметрично фиксиране.
