12-точков винт с капачка

Изберете висококачествения винт с капачка China Xiaoguo® с 12 точки, който все още може да функционира ефективно във вибрираща среда. Предлага се с назъбена повърхност на фланеца. След като бъде пуснат в употреба, той генерира силна сила на триене против разхлабване, елиминирайки необходимостта от допълнителни шайби, а ефективността на монтажа се увеличава с 30%.

Изпратете запитване

Описание на продукта

Сравнение

Сравнение между 12-точков винт с капачка и шестостенен болт: С прости думи, винтът с капачка е „подобрена версия“, специално проектирана за специфични изисквания за висока производителност. Неговите основни предимства се крият в по-малко пространство за монтаж, по-висок капацитет на въртящ момент и по-силна производителност против разхлабване, но също така поставя по-високи изисквания към инструментите и бюджета. Следната таблица ще ви помогне да разберете по-добре разликите между двата вида винтове.

Проект	12-точков винт с капачка	Шестостенен болт
Дизайн на главата	Осигурете 12 точки за контакт	Стандартният шестоъгълник осигурява 6 контактни точки.
Оперативно пространство	Завъртането изисква само 30°.	Завъртането изисква 60°.
Изисквания към инструмента	Трябва да се използва специален 12-точков гаечен ключ или гаечен ключ.	Инструментът има изключително висока универсалност и е приложим за почти всички гаечни ключове и накрайници.
Предаването на въртящия момент	Отлично	Средно
Ефективност против разхлабване	Снабден с назъбен фланец, подобряващ триенето	Обикновено се използва заедно с пружинни шайби
Повърхностно налягане	По-ниска	По-високо
Противоплъзгаща резба	Отлично	Средно
Ефективност на монтажа	Скоростта на монтаж е приблизително 60% по-бърза от тази на шестоъгълните болтове.	Стандартни и универсални
цена	По-високо	По-ниска
Приложими сценарии Тежка среда	автомобилни двигатели, космическа промишленост, нефтохимическа промишленост, тежки машини и др. Широко приложими области	общи машини, строителни конструкции, ежедневна поддръжка и др.

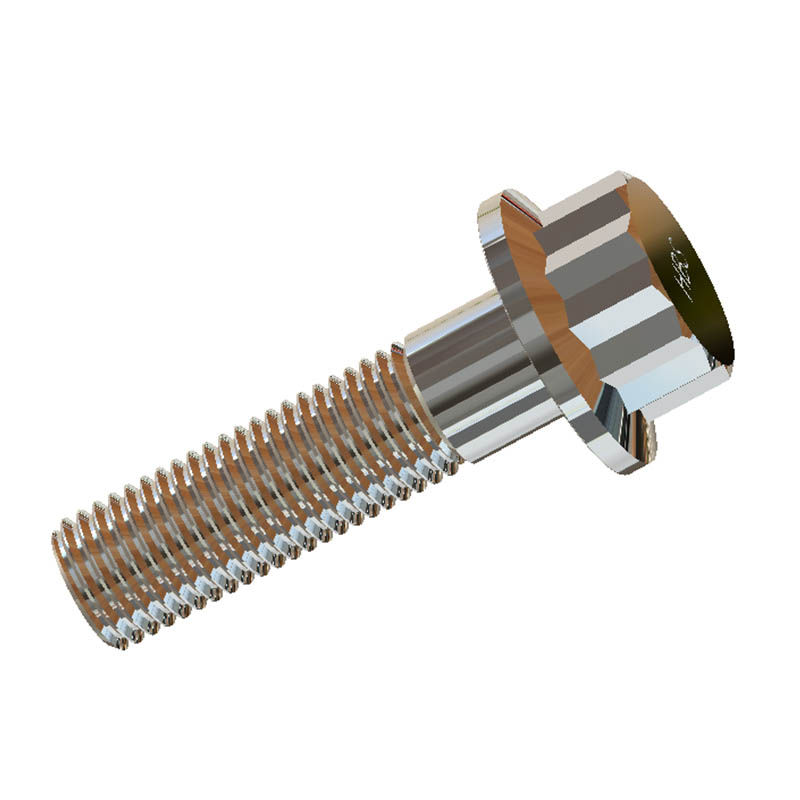

12 Point Cap Screw

ЧЗВ

（1）На какви стандарти отговаря вашият 12-точков винт?

О: Ние ги произвеждаме стриктно в съответствие с DIN 34800 (немски стандарт), ASME B18.2.5M (американски метричен стандарт) и IFI 115 (американски болт с дванадесет точкови конусни зъбни колела с фланец).

（2）Какви материали предлагате?

О: Предлагаме следните материали и степени на изпълнение:

Въглеродна стомана、легирана стомана、неръждаема стомана、специални материали: титаниева сплав, високотемпературни сплави (като Inconel 718), алуминиева сплав и др.

（3）Какви опции за обработка на повърхността са налични за 12-точков винт? Колко устойчиви са на солена пръскачка?

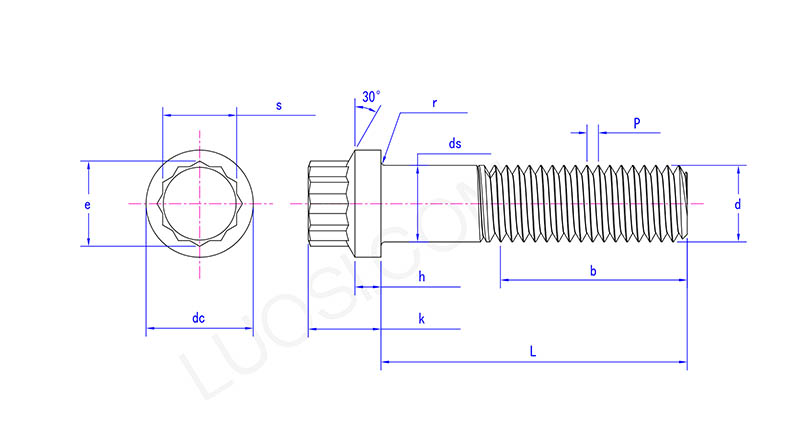

12 Point Cap Screw

пн	М22	М24	M27	M30	M33	M36	М39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
постоянен ток макс	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc мин	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds макс	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds мин	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e мин	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h макс	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
ч мин	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k макс	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k мин	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r макс	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r мин	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s макс	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s мин	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Предлагаме:

Електропоцинковане: Синьо-бял / Жълт цинк, устойчив на солен спрей за 48 - 120 часа

Цинково-никелова сплав: сребристо-сиво/черно, устойчива на солена мъгла за 500 - 1000 часа

Dakro/Geomet: Матово сребристо сиво, устойчиво на солен спрей за повече от 1000 часа

Горещо поцинковане: Сребристо-сиво дебело покритие, устойчиво на солен спрей за 500 - 1000 часа

Почерняване: Отнема само 12-24 часа

（4）Какви специални инструменти са необходими по време на монтажа?

О: Необходим е 12-точков накрайник или 12-точков гаечен ключ.

（5）Могат ли вашите продукти да се използват повторно?

Те могат да се използват повторно, при условие че са стриктно проверени преди всяка употреба, за да се гарантира, че няма повреди (без износване на главата с дванадесет точки, без драскотини по резбите и без деформация на повърхността на фланеца). Въпреки това, за продукти с висока якост от клас 12.9 се препоръчва да не се използват повече от 3 пъти.
