Винт за фланец с 12 точки

Незабавно направете поръчка за 12-точковия фланец Xiaoguo® на едро. Този продукт се отличава с уникален 12-точков дизайн на главата и е изработен от легирана стомана клас 12,9, която е преминала през процеси на закаляване и темпериране, с крайна якост на опън над 1200 MPa, което е подходящо за използване в тежкотоварни части на двигателя.

Изпратете запитване

Описание на продукта

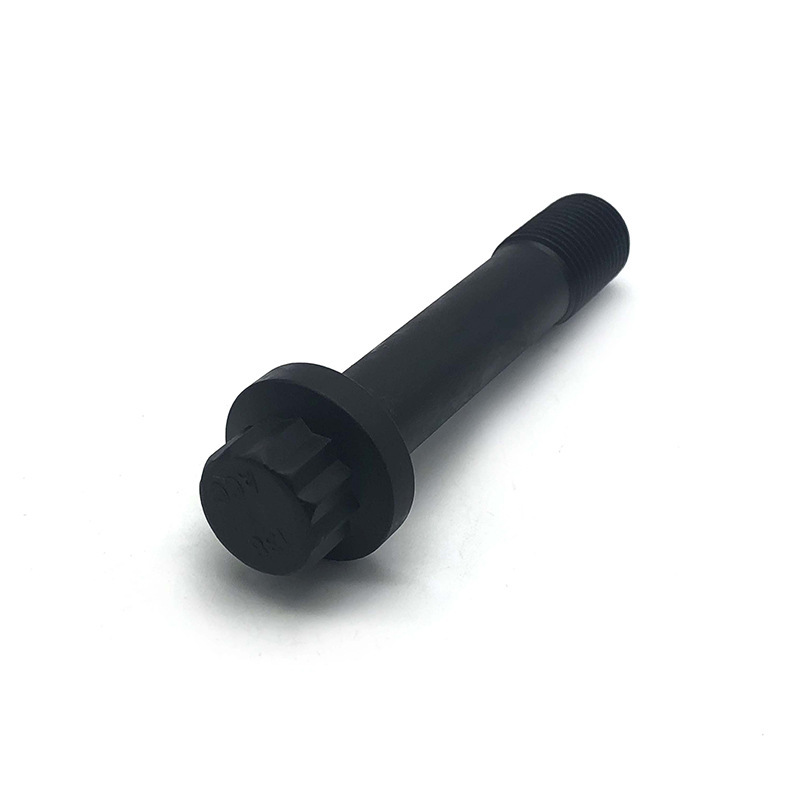

Винтът за фланец с 12 точки е високоефективен крепеж с глава с дванадесет ъгъла и разширена опорна повърхност на фланеца в долната част. Формата на главата му приема двоен шестоъгълен дизайн, съчетаващ дванадесетточково задвижване и интегрирана фланцова структура, специално проектирана за висок въртящ момент и устойчивост на разхлабване при вибрации.

Този винт с фланец с 12 точки се използва обикновено в автомобилни трансмисионни системи, блокове на двигатели, самолетни двигатели и промишлено оборудване с висока якост. Това е идеално решение за замяна на традиционните болтове с шестоъгълна глава и вътрешни винтове с шестоъгълна цилиндрична глава. Дизайнът на повърхността на задвижването с дванадесет страни позволява използването на гаечен ключ или дванадесетстранни гнезда， което позволява операция на препозициониране на 30° в тесни пространства в сравнение със стандартните шестоъгълни глави， което води до по-висока ефективност на монтажа.

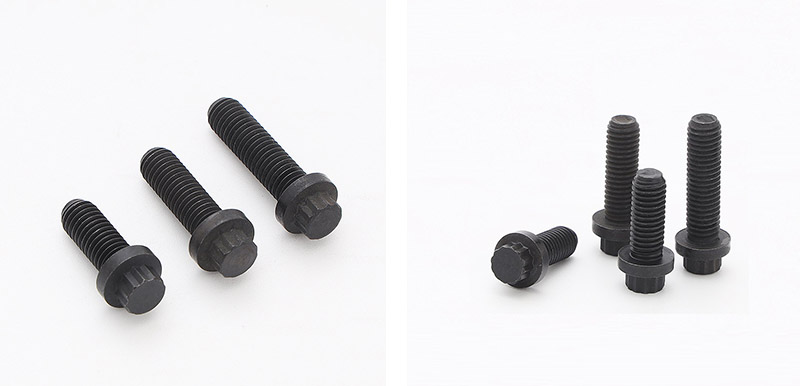

12 Point Flange Screw

Основно предимство

Основните предимства на 12-точковия фланец се отразяват главно в следните аспекти:

（1）Тип глава с дванадесет точки

Повече контактни повърхности: Типът глава с дванадесет точки има два пъти повече контактни повърхности от шестоъгълната глава, което му позволява да издържа на по-висок въртящ момент на затягане, без да повреди главата.

Рискът от ъгъл на плъзгане е нисък: разпределението на силата е по-равномерно, което го прави подходящо за приложения, изискващи високо предварително натоварване.

（2）Интегриран фланец

Самостоятелна повърхност на фланеца: Не са необходими допълнителни уплътнения. Назъбената или релефна структура в долната част на фланеца си сътрудничи с повърхността на детайла, генерирайки силна сила на триене.

Висока устойчивост на вибрации: Може да поддържа предварително натоварване дори във вибрираща среда, подходяща за зони с динамично натоварване.

（3）Лесна инсталация, спестява място

Завъртане на 30°: Главата с дванадесет точки може да се завърти на 30°, за да се постави в гаечния ключ за повторно позициониране. Това спестява наполовина пространство в сравнение с 60° завъртане на шестоъгълната глава. Подходящ за ограничено пространство.

（4）Голяма носеща площ

Уголемената повърхност на фланеца увеличава контактната площ: ефективно разпръсква натиска и предотвратява деформирането на меки материали като алуминий и чугун.

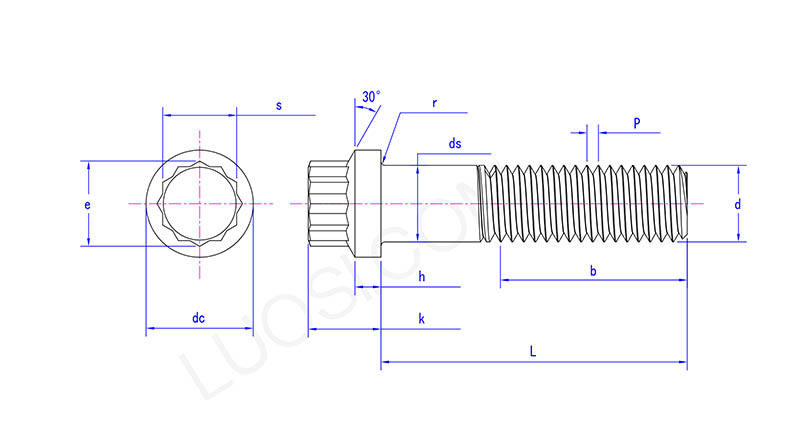

12 Point Flange Screw

пн	М22	М24	M27	M30	M33	M36	М39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
постоянен ток макс	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc мин	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds макс	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds мин	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e мин	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h макс	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
ч мин	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k макс	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k мин	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r макс	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r мин	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s макс	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s мин	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Алтернативни винтове с вътрешен шестостен

Съвместимост с външния диаметър на главата: Винтът с фланец с 12 точки има същия размер на отвора като стандартния винт с шестоъгълна цилиндрична глава, така че може да бъде директно заменен, без да се променя позицията на отвора, и също така е по-издръжлив.

（6）Пълна гама от класове с висока якост

Покриващ клас 8.8, клас 10.9, клас 12.9 и неръждаема стомана A2-70/A4-80, отговаряйки на нуждите на всички сценарии, вариращи от общи машини до екстремни тежки натоварвания.

（7）Богати решения, устойчиви на корозия

Предлага различни повърхностни обработки като електро-поцинковане, горещо поцинковане, покритие Dacromet, цинк-никелова сплав и почерняване, подходящи за вътрешна, външна, морска и химическа среда и др.

（8）Широка гама от области на приложение

Автомобили (двигатели, трансмисии, шасита), космонавтика (рамки на двигатели, колесници), вятърна енергия, минно дело, нефтохимикали, кораби, общи машини и др.
