Винт с фланец с 12 точки с намалена опашка

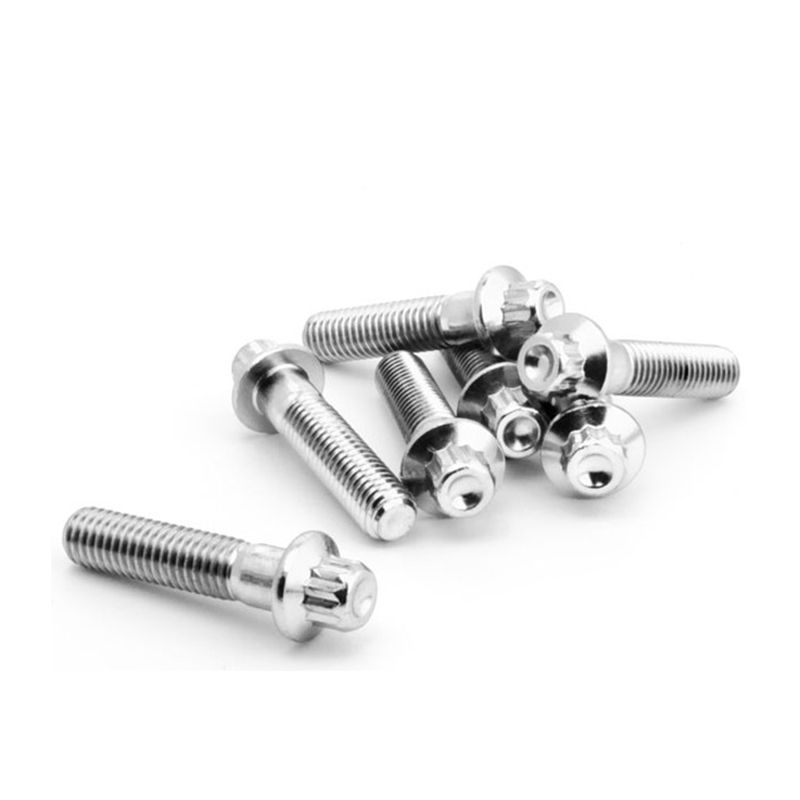

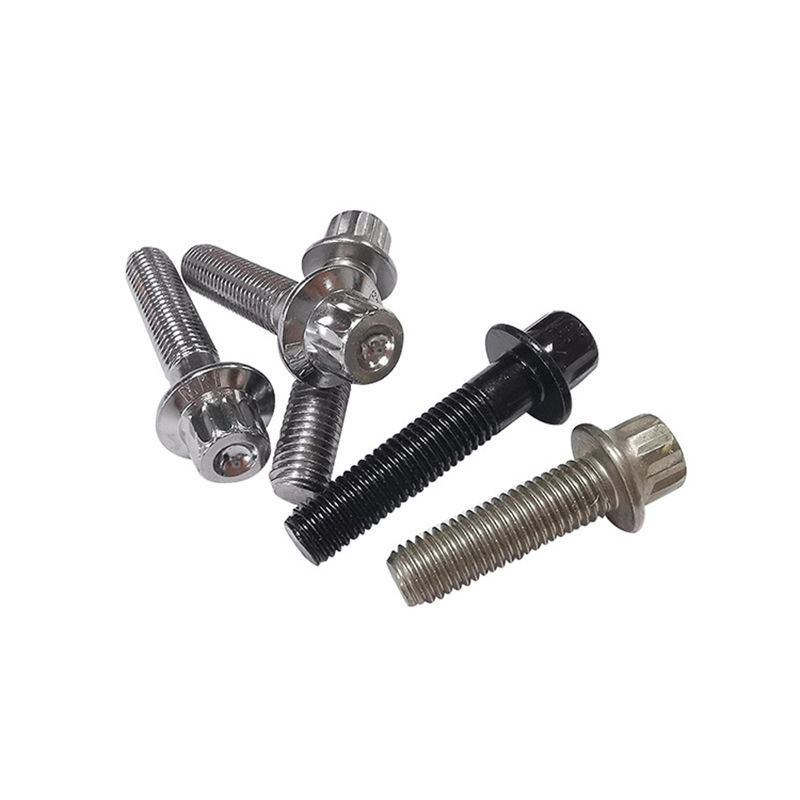

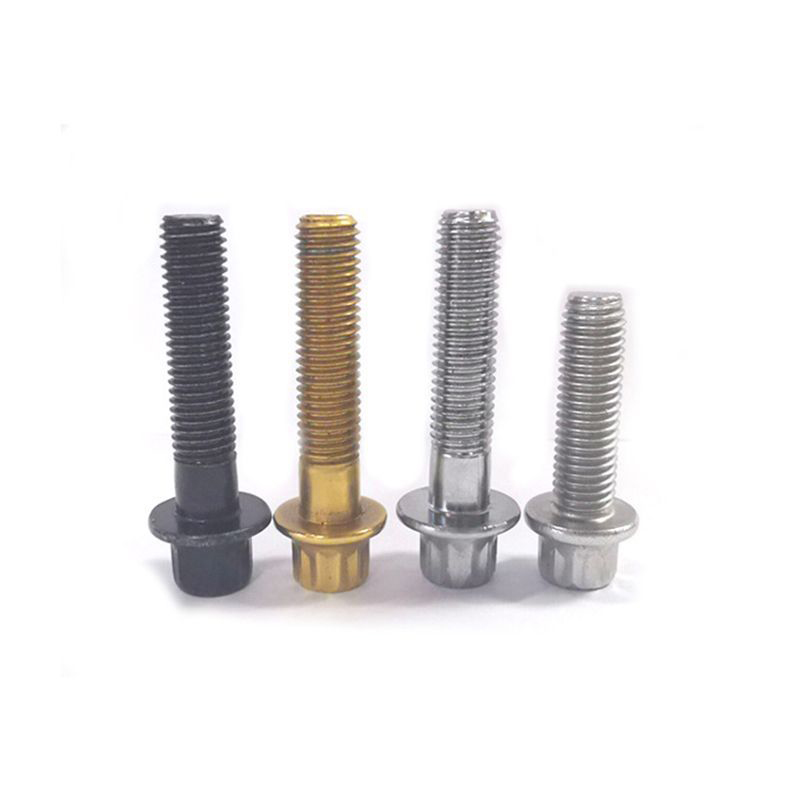

Винт с фланец с 12 точки с намалено стебло, главата има 12 ъгъла. Фланцовата плоча отдолу е като уплътнение, което увеличава контактната площ със свързания материал. Тънката прътова част в средата е с по-малък диаметър в сравнение с обикновените винтови пръти и се прилага в някои специфични сценарии.

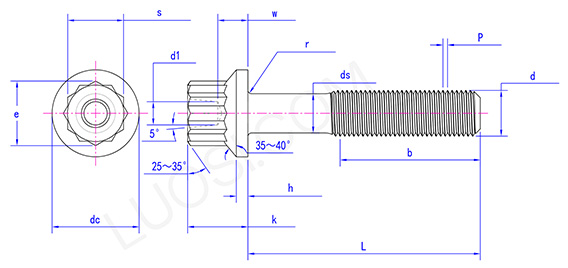

Параметри на продукта

пн	#10
P	32
d1	0.1
dc	0.375
ds макс	0.171
ds мин	0.161
e	0.278
h макс	0.05
ч мин	0.04
k	0.26
r мин	0.015
r макс	0.025
s макс	0.251
s мин	0.243
w	0.13

Характеристики

Този 12-точков винт с фланец може да се използва за монтаж на хидравлична помпа. Помпата за високо налягане може да се разклати, което да доведе до разхлабване на монтажните болтове. Дизайнът на късата му дръжка може да абсорбира вибрациите на врата. Уплътнението на фланеца може да предотврати изтичане на масло и не изисква отделно уплътнение. Стандартните болтове ще се счупят в рамките на няколко месеца, докато тези болтове могат да издържат повече от 10 000 часа работа.

12-точков фланец с намалено стебло може да се използва за свързване на изпускателния колектор. Колекторът на турбината може да се спука в отворите на болтовете поради термично напрежение. Те могат да решат този проблем. Винтовият прът може да бъде огънат по време на термичен цикъл при 800°C, за да се предотврати счупване от напрежение. При разглобяване е по-устойчива на ръжда от шестоъгълната глава. Не забравяйте да нанесете никел против залепване. Животът му е два пъти по-дълъг от този на обикновените болтове.

Тези 12-точкови фланцови винтове могат да намалят теглото. По-тясната част под резбата може да намали загубата на материал, без да жертва силата. Той е много подходящ за приложения, чувствителни към теглото, като панели на самолети или състезателни автомобили. Фланците все още могат да се използват като вградени уплътнения.

Предимство

12-точковият фланец с глава с намалено стебло има силна сила на затягане. Може да издържи голям въртящ момент при затягане. Тъй като фланцовата плоча увеличава триенето, също е много трудно да се разхлаби във вибрираща среда. Той намали опасностите за безопасността и повреди на оборудването, причинени от разхлабване. Освен това, по време на монтаж, дизайнът на тънкия прът позволява по-лесно преминаване през по-тънки материали или малки дупки, без да е необходимо трудоемко пробиване. Той е лесен за работа и спестява време и работна сила.
