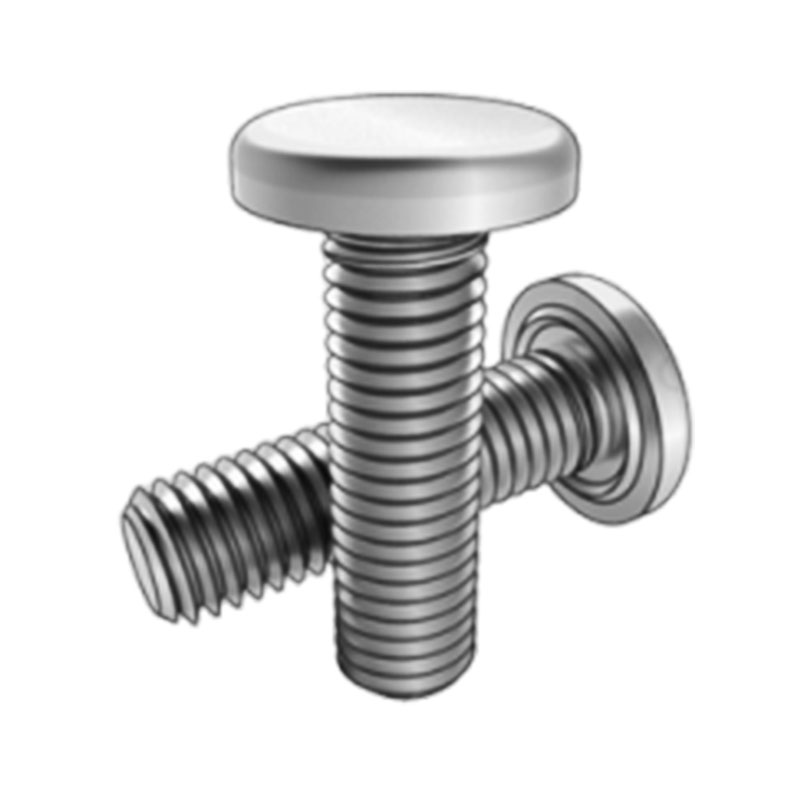

Тип UR проекционни заварени шпилки

Прожекционните заваръчни шпилки тип UR, произведени от доставчика на Xiaoguo®, отговарят на стандартите на IFI 148-4-2002. В производствените предприятия те обикновено се използват за свързване на дебели метални компоненти и сигурното заваряване на тези компоненти е от жизненоважно значение. Можем да предложим безплатни мостри.

Модел:IFI 148-4-2002

Изпратете запитване

Описание на продукта

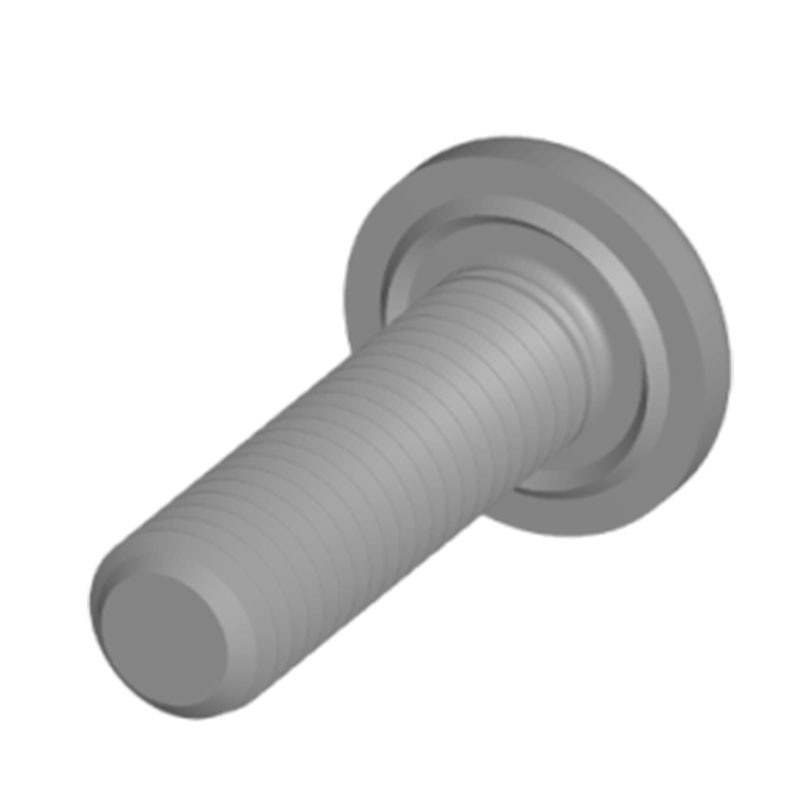

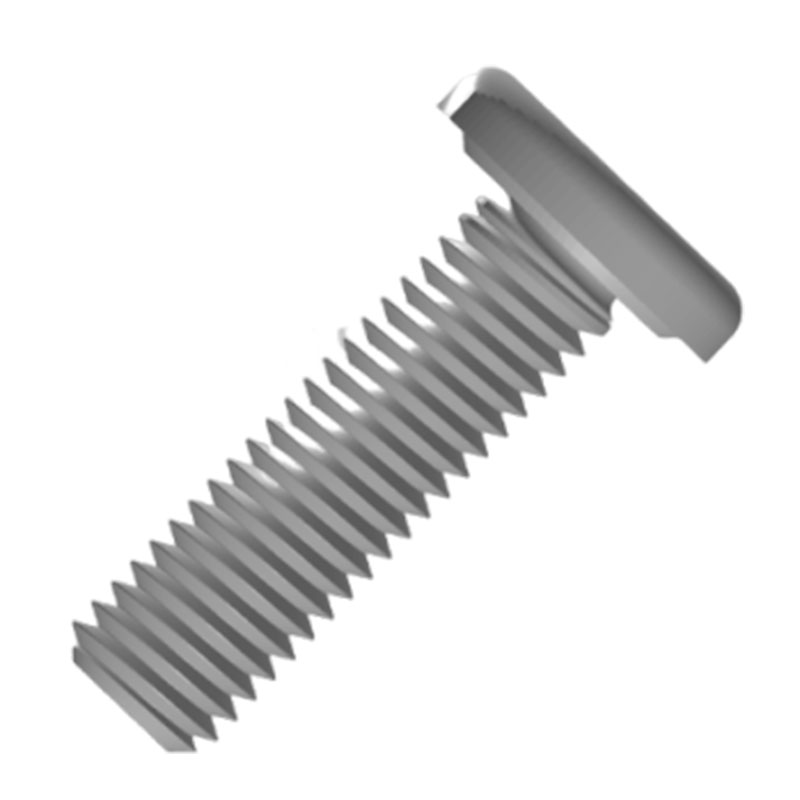

Тип UR изпъкнали заварени шпилки имат голяма кръгла форма на плоска глава, с гладка и плоска повърхност, която може да увеличи контактната площ с повърхността на свързания компонент. Те често се използват при свързване на тънки плочи и декоративни елементи.

Характеристики на продукта

Напълно резбованите шпилки с овална точка по същество имат резби, минаващи през цялата шпилка, като единият край постепенно се стеснява до овална глава. Той е като водач, насочвайки шпилките плавно в отворите по време на монтажа. Това означава, че е по-малко вероятно да повредите резбите на частите, особено когато работите ръчно или в тесни пространства. Използвайте стандартна гайка в другия край.

След приключване на заваряването изпъкналите заваръчни шпилки тип UR образуват високоякостна връзка с детайла, способна да издържи на големи сили на опън, сили на срязване и вибрации. Дори при продължителна употреба, когато е подложен на външни сили или вибрации на оборудването, е малко вероятно да се разхлаби или да падне, като например при заваряване на свързващи възли между стоманени греди и стоманени колони в строителни стоманени конструкции, което може да гарантира стабилността на строителната конструкция.

Точността на резбова обработка на UR проекционните заваръчни шпилки е висока. Те пасват плътно и гладко със стандартни гайки или компоненти с вътрешна резба и няма да има проблеми като залепване или изплъзване на резбата по време на монтажа. Това гарантира, че последващата инсталация на други компоненти може да бъде завършена с лекота и точност, като по този начин се подобрява цялостното качество на сглобяването.

Изпъкналите заваръчни шпилки тип UR са много лесни за работа и не изискват сложен процес на позициониране. По време на процеса на заваряване специалният повдигнат дизайн на главата му позволява бързо залепване към заваръчния детайл. След като заваръчното оборудване е включено, повдигнатата част се топи бързо, заварявайки здраво шпилката върху заваръчния детайл. Това значително намалява времето за монтаж и повишава ефективността на производството.

Параметри на продукта

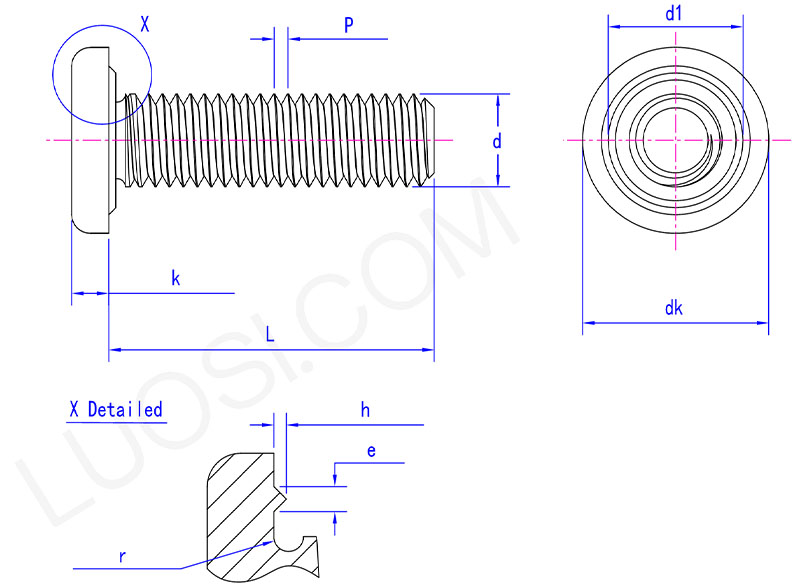

Type UR projection weld stud parameter

пн	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk макс	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk мин	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k макс	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k мин	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h макс	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
ч мин	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r макс	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
