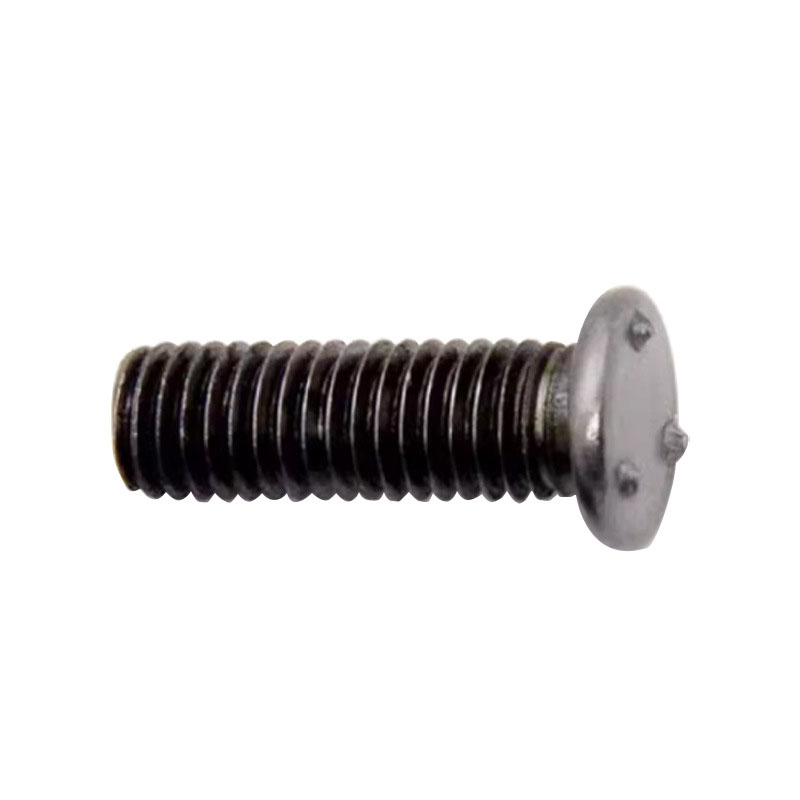

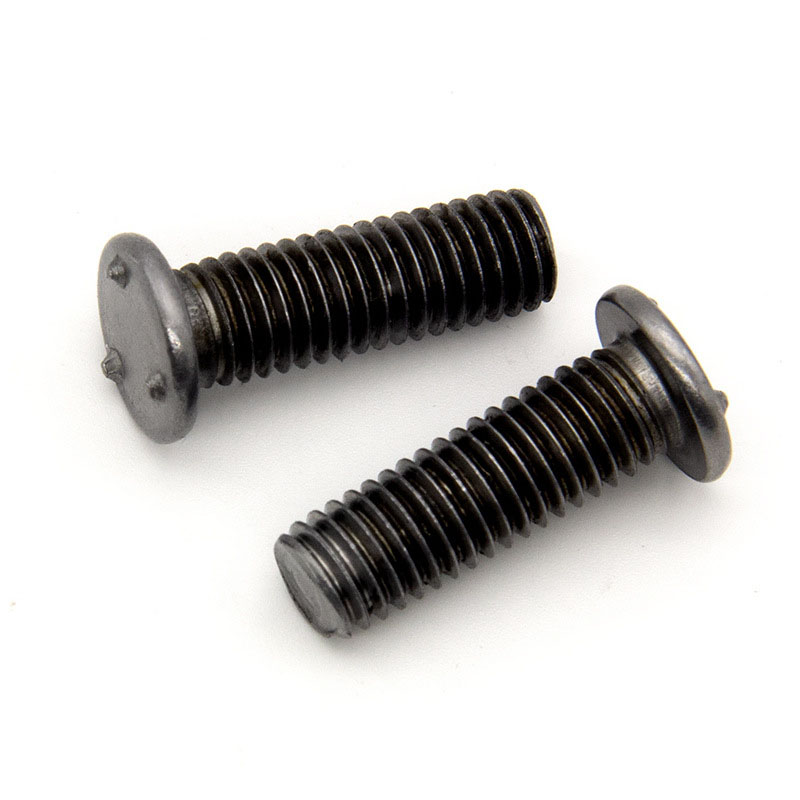

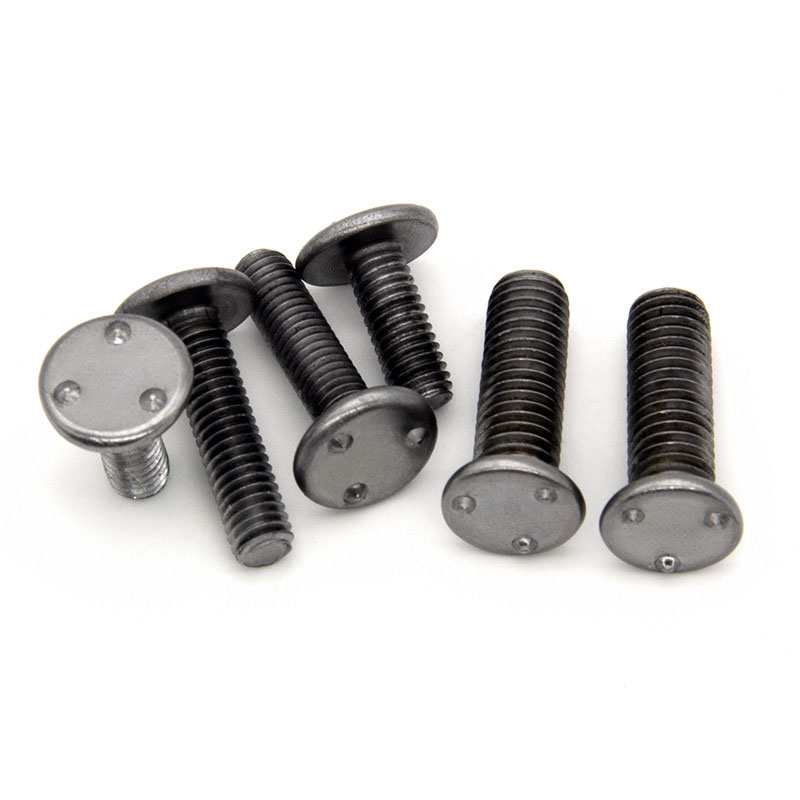

Тип T3 изпъкнали заварени шпилки

Изпъкнали заваръчни шпилки тип T3 са специално проектирани за точково заваряване. Техните малки издатини се стопяват и се свързват с металната повърхност. Подходящи са за автомобилни компоненти, електрически рамки или метални панели. Фабриката Xiaoguo® разполага с богата наличност.

Модел:IFI 148-2-2002

Изпратете запитване

Описание на продукта

Тип T3 изпъкнали заваръчни шпилки са тип свързваща част, използвана за заваряване и фиксиране. Представлява метална пръчка с резби по цялата си дължина, а на главата има няколко малки издатини, които са от решаващо значение при процеса на заваряване. Предлагат се и различни дължини.

Характеристики на приложението

T3 проекционни заваръчни шпилки се използват за ремонт на ръждясалите панели на каросерията на камиона. Те могат да опростят процеса на поддръжка. Прикрепете го към тънката основна плоча. Върхът може да прогори през ръждата, постигайки сигурна заварка. Новата фиксирана водеща релса може да бъде директно фиксирана към шпилката с помощта на болтове. Няма нужда да пробивате дупки в калника или да монтирате гайки.

Тип T3 изпъкнали заварени шпилки се използват при производството на алуминиеви морски направляващи релси. Те са подходящи за морски сплави и могат да се използват като антикорозионни опори за водещи релси. Чрез използване на настройката за ниска температура заваряването може да се извърши през страничната част на корпуса без изкривяване. Завийте водещата релса от неръждаема стомана върху винтовата шпилка на палубата отгоре. Той е по-устойчив на солен спрей от резбовите съединения. Пробиването няма да причини изтичане.

Изпъкналите заварени шпилки тип T3 се използват за подсилване на металните стълбищни стъпала. Те могат да се използват за добавяне на ленти за захващане. Заварете капачката на пръстите на всеки 6 инча. Прикрепете противоплъзгащата гума директно към шпилката с помощта на болтове. Точковото заваряване може да проникне в оксидния слой на стари стълбища. Може да премине теста за противоплъзгане на OSHA без необходимост от шлайфане.

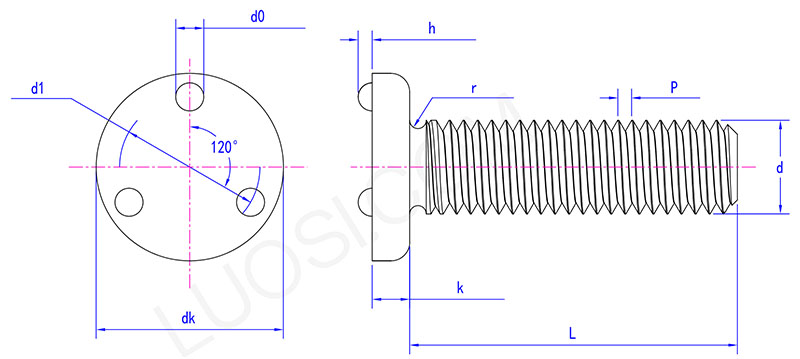

Type T3 projection weld stud parameter

пн	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk макс	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk мин	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k макс	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k мин	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d0 макс	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 мин	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h макс	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
ч мин	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r макс	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Характеристика на продукта

Най-отличителната характеристика на изпъкналите заварени шпилки тип T3 е изпъкналият дизайн в главата. Издатините са с еднакъв размер и могат да контактуват точно с повърхността на детайла по време на заваряване. Когато токът преминава, топлината се концентрира върху издатините, които се топят и сливат с детайла. След заваряване колоната с резба и детайла са плътно закрепени без почти никаква празнина.
