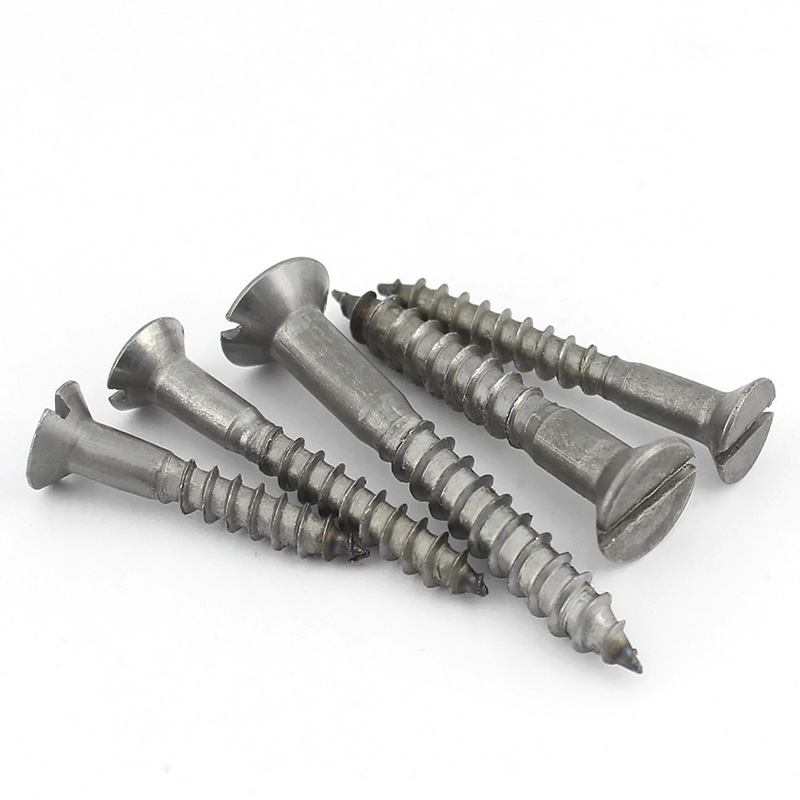

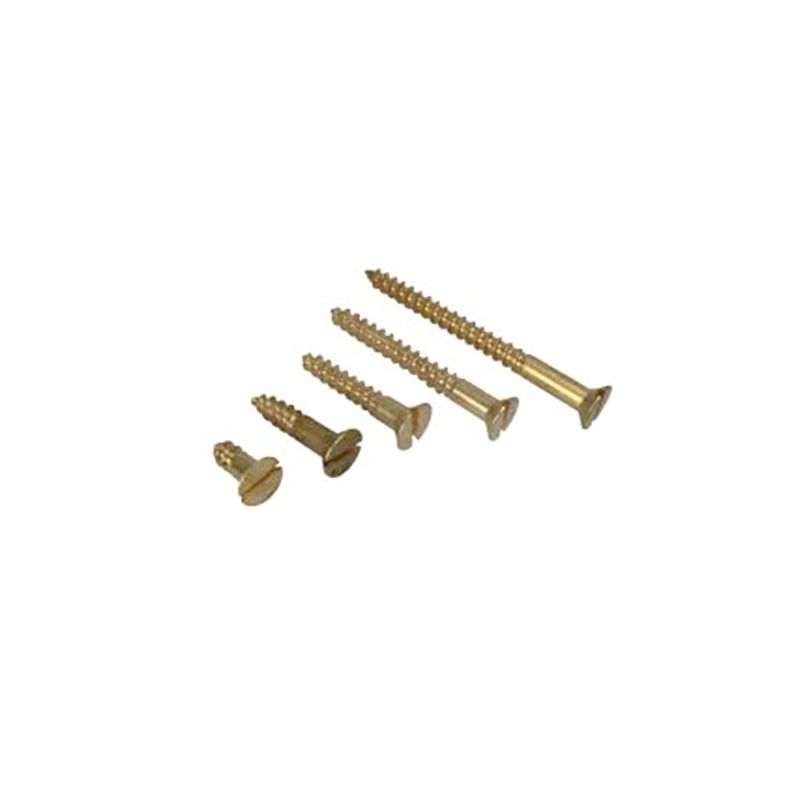

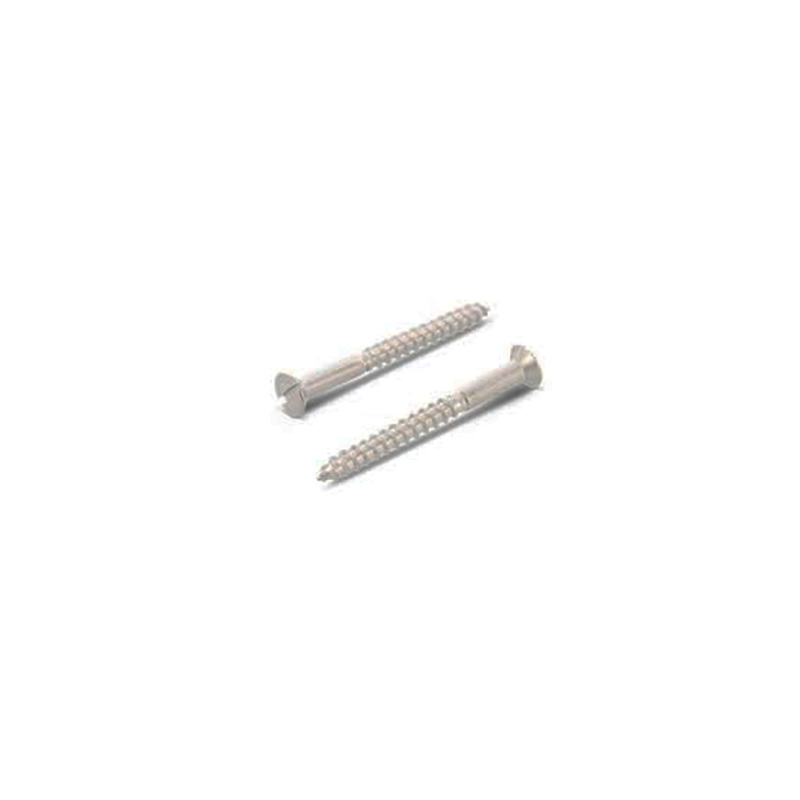

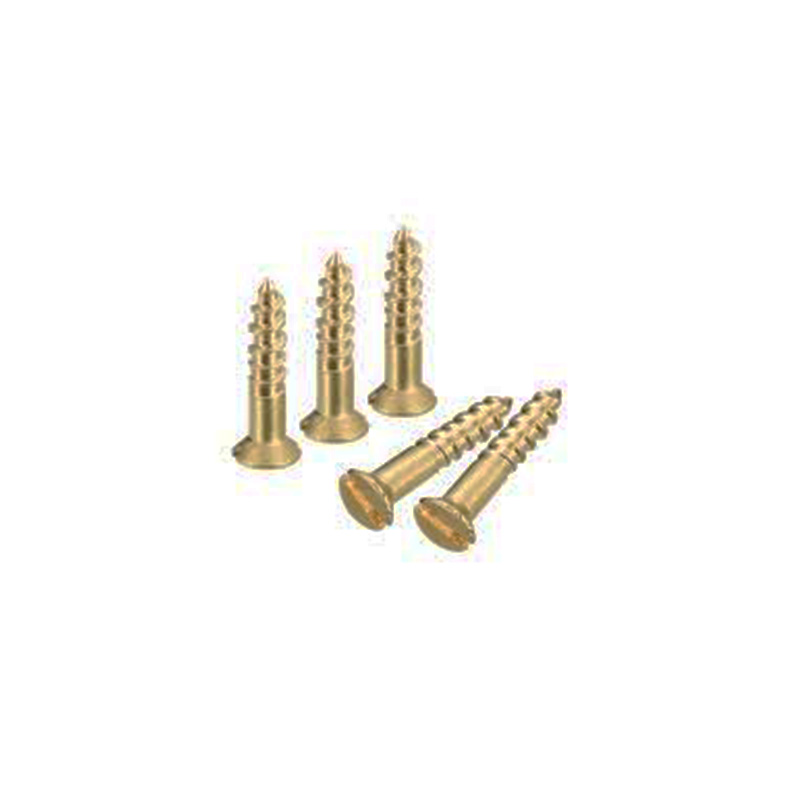

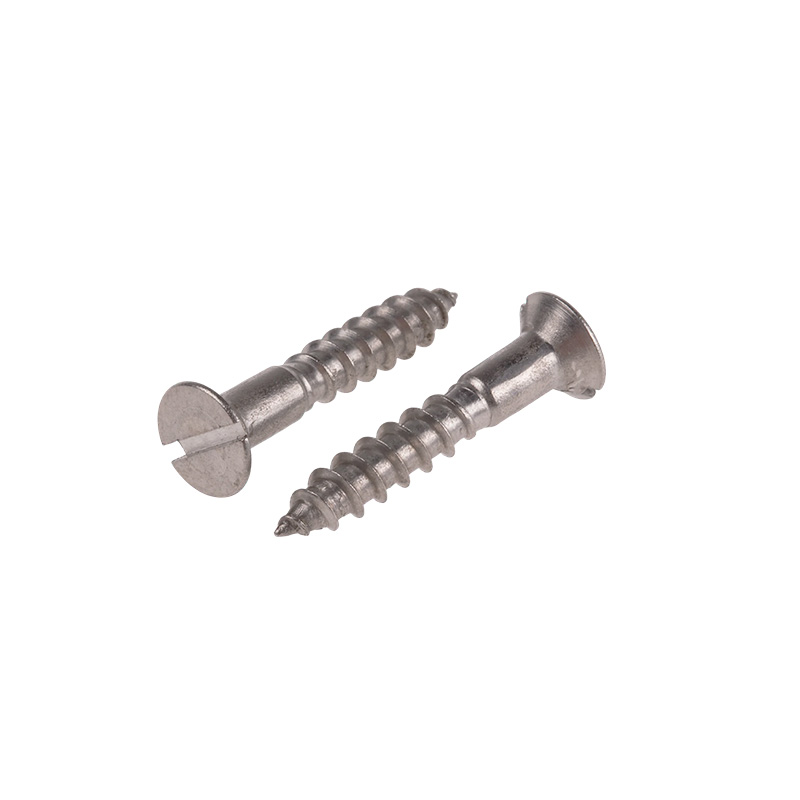

Самонарезен винт за дърво с вдлъбната главичка

Самонарезният винт за дърво с вдлъбната главичка е вид дървообработващ крепеж с конусовидна глава (с ъгъл на конус 90°) и жлеб с шлиц в горната част. Главата може да бъде вкарана изцяло в предварително изрязаните конични отвори в дървото и след затягане главата ще бъде изравнена или малко по-ниска от повърхността на дървото. Тялото на винта има дълбоки и груби дървени резби, а опашката е конична заострена глава. Може да се завинтва директно в дървото (за твърда дървесина или големи диаметри， се препоръчва предварително пробиване на дупка). Този самонарезен винт за дърво с вдлъбната глава е подходящ за свързване и фиксиране на дървени продукти, които изискват равна повърхност и без открити глави.

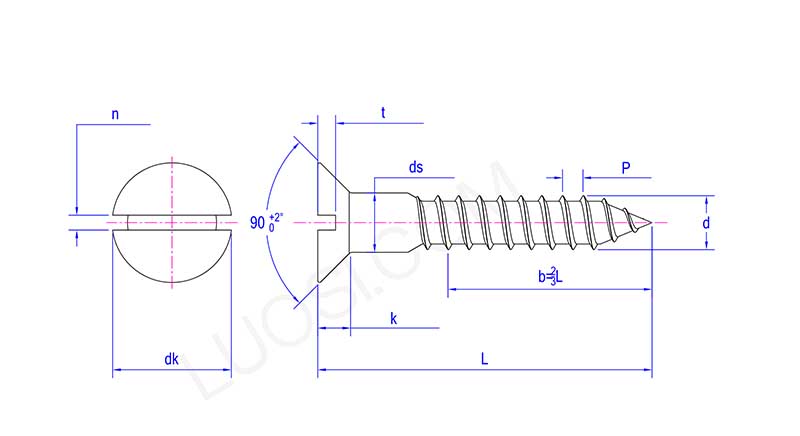

Конструктивни особености

Характеристиките на структурата на самонарезния винт за дърво с вдлъбната глава ще бъдат представени в пет части.

Структура на главата

1. Форма на главата: Конусовидна, като фуния, обикновено с конусен ъгъл 90°. Горната повърхност на главата е плоска, а страните са наклонени.

2.Размер на главата: Външният диаметър на главата е около 1,8 до 2,2 пъти диаметъра на резбата на винта, а височината на главата е около 0,5 до 0,6 пъти диаметъра на резбата.

3. Използване на главата: След закрепване на този самонарезен винт за дърво с вдлъбната глава, цялата глава на винта се вписва в предварително направения заострен отвор върху дърво. Той остава изравнен или малко под повърхността на дървото и няма да стърчи.

Дизайн с прав слот

1. Типът на устройството е прав слот. Жлебът върви направо от средата към двете страни.

2. Ширината на слота варира от 0,6 mm до 2,0 mm, дълбочината на слота е от 0,3 mm до 0,8 mm. Двата края на слота са направени със заоблени ъгли.

3. Характеристиките на слота: Може да се задвижва от най-обикновената отвертка с плоска глава.

Пръчкова структура

1. Форма на прът: Разделя се на типове пълна резба и частична резба.

Структура на резбата

1. Тип резба: Типична дървена резба, а не обикновената механична резба.

2.Профил: Ъгълът на профила на зъба е приблизително 60°, но върхът на зъба е много остър, а основата на зъба има плавен преход на дъгата.

3. Разстояние между зъбите: сравнително широко.

Структура на върха

1. Форма на върха: Конусен връх, с конус от приблизително 30°–45°. Върхът не е изключително остър; вместо това има много малка плоска повърхност или кръгла глава.
