Винт стандартна плоска шайба

Като доставчик на винтова стандартна плоска шайба, Xiaoguo® предлага продукти, които са преминали строги тестове. По време на работа нашите продукти могат ефективно да разпределят силата на заключване равномерно върху по-голяма контактна повърхност, предотвратявайки деформация на материала.

Изпратете запитване

Описание на продукта

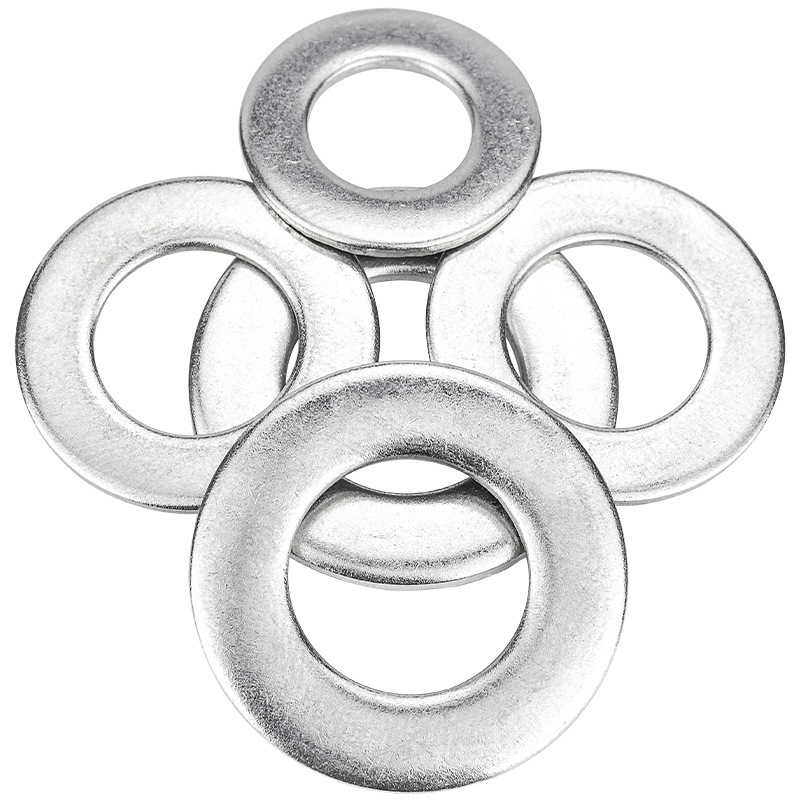

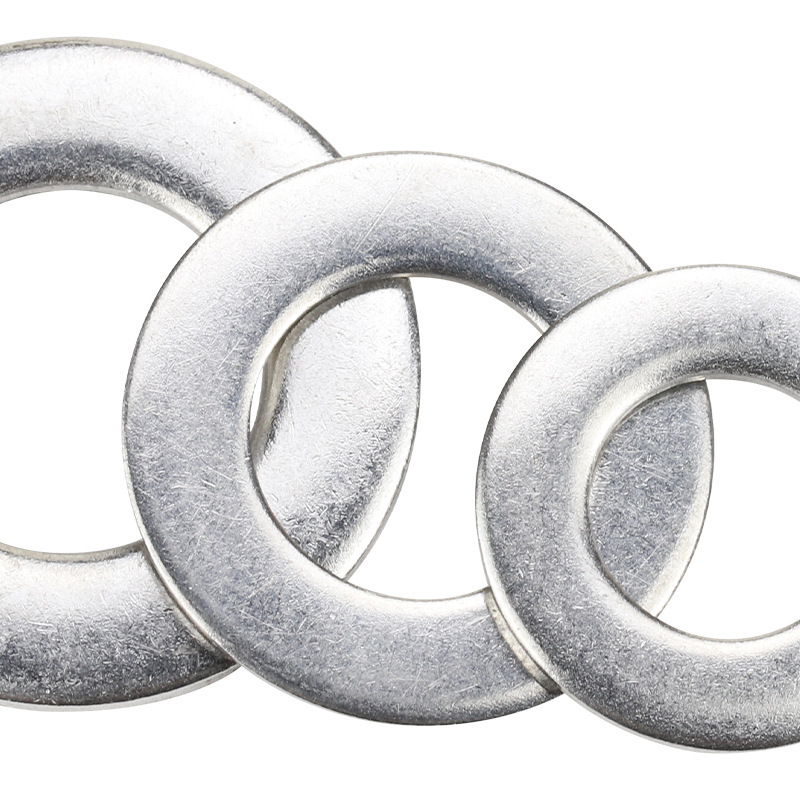

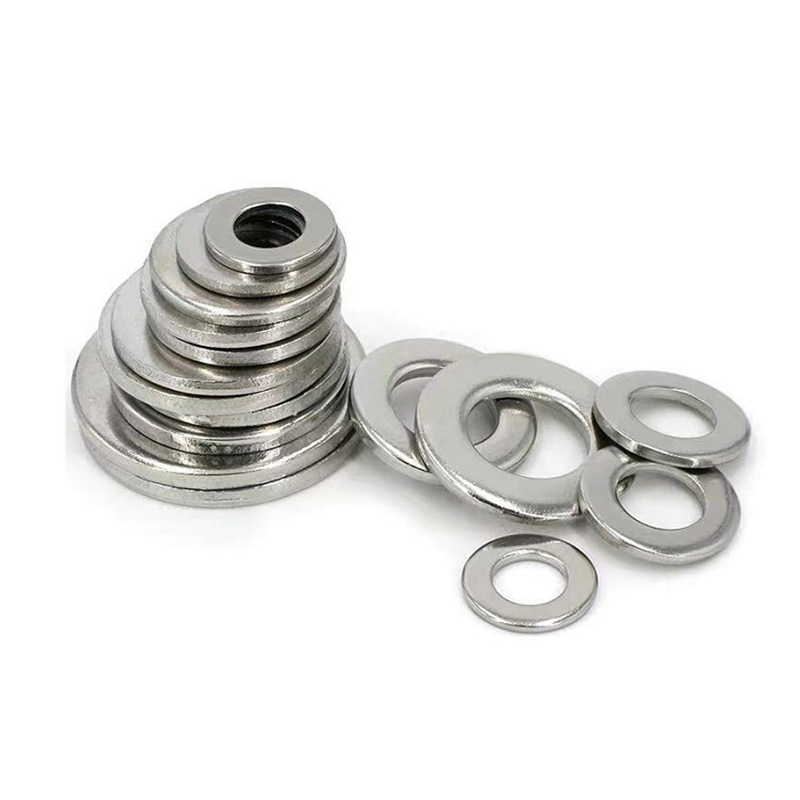

Винтовата стандартна плоска шайба е механична част във формата на плосък кръгъл пръстен с отвор в средата. Обикновено е направен от метал (като въглеродна стомана, неръждаема стомана) или неметални материали (като найлон, гума). Поставя се между повърхността на болта, гайката и свързания компонент и е незаменима спомагателна част в проста система за закрепване.

Спецификация Размери

Нашите винтови стандартни плоски шайби са произведени в строго съответствие с международните стандарти, като се гарантира, че могат да бъдат съвместими с други закрепващи компоненти, когато се използват от клиенти.

По-долу е дадена сравнителна таблица на обичайните спецификационни размери, базирани на стандарта DIN 125/ISO 7089:

Номинална спецификация (диаметър на болта)	Вътрешен диаметър d (mm)	Външен диаметър D (mm)	Дебелина t (mm)
M6	6.4	12	1.6
M8	8.4	16	1.6
M10	10.5	20	2.0
M12	13.0	24	2.5
М16	17.0	30	3.0

Основна функция

Screw Standard Flat Washer са надеждните „герои зад кулисите“ във всяка точка на свързване, изпълнявайки безшумно важни функции като разпределяне на налягането и защита на повърхности.

（1）Разпределете натиска и предпазете детайла

Чрез увеличаване на контактната площ между главата на гайката или болта и повърхността на детайла. Силата на затягане може да се разпредели по-равномерно в детайла, като по този начин се предотвратява вдлъбнатина, деформация или повреда на повърхността.

（2）Намаляване на триенето и защита на повърхностното покритие

Като гладък бариерен слой, той предотвратява драскотини върху повърхностното покритие на детайла, причинени от въртене или триене при затягане на гайки или болтове.

（3）Спомагателна защита срещу разхлабване, стабилна връзка

（4）Плоските шайби осигуряват стабилна, равна поддържаща повърхност за заключващи шайби (като пружинни шайби). Освен това, те увеличават триенето при контактната повърхност до известна степен, като по този начин спомагат за подобряване на устойчивостта на крепежния елемент към вибрации. Запълване на празнината При използването на прецизни инструменти аксиалната междина между компонентите може да бъде фино регулирана чрез добавяне или намаляване на броя на винтовете Стандартна плоска шайба.

（5）Специалните материали могат да постигнат различни функции.

Изолация: Найлон или пластмаса може ефективно да предотврати преминаването на ток и да избегне късо съединение.

Уплътнение: Гумата или меките метали могат да запълнят празнините, когато са под налягане, предотвратявайки изтичането на течности или газове.

Антикорозия: Неръждаемата стомана или поцинкованият материал може да устои на корозия и да удължи експлоатационния живот.

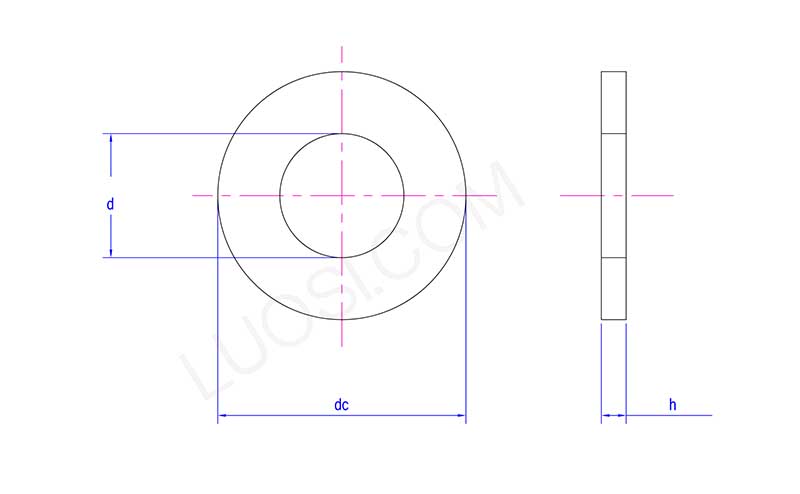

Screw Standard Flat Washer

пн	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d макс	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d мин	17	19	21	23	25	28	31	34	37	42	45
постоянен ток макс	30	34	37	39	44	50	56	60	66	72	78
дек мин	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h макс	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
ч мин	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
