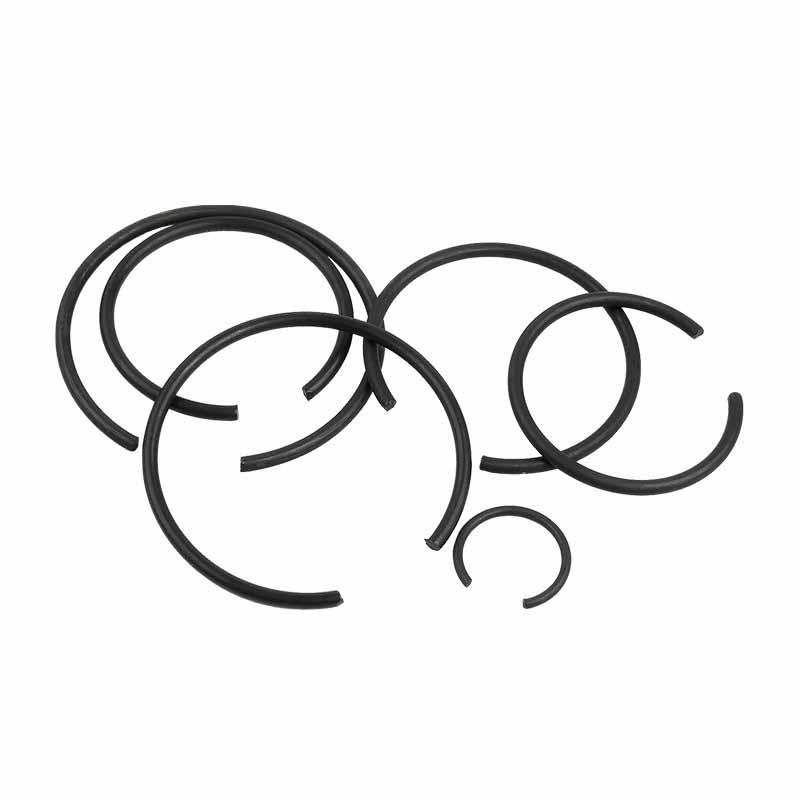

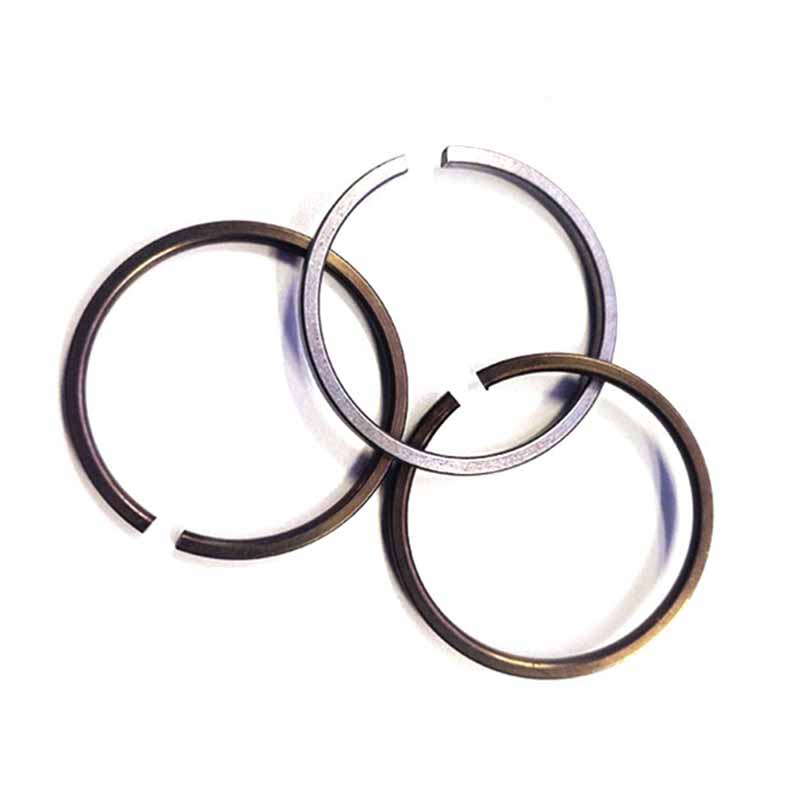

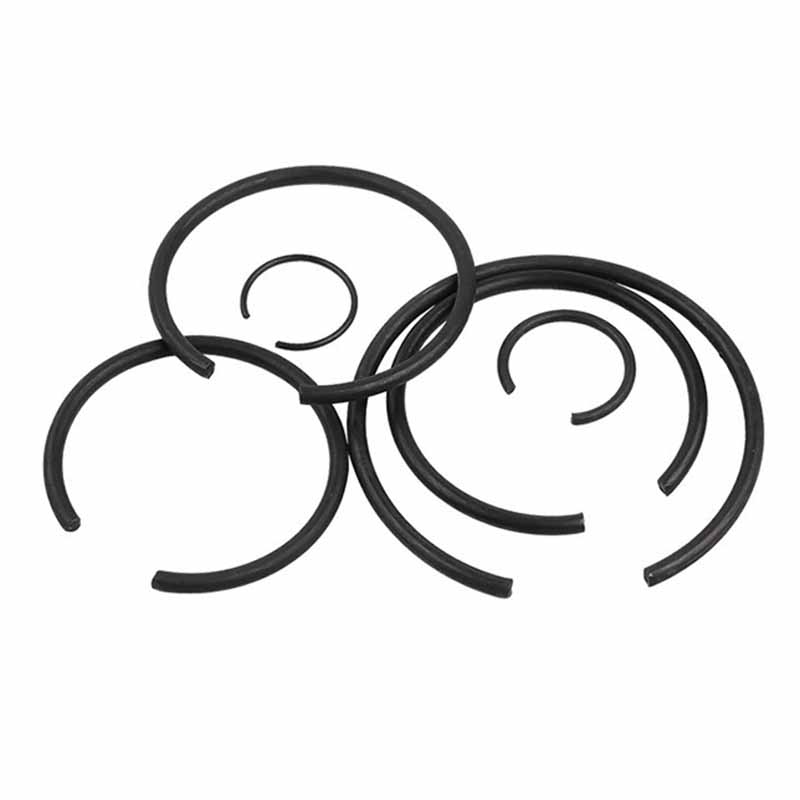

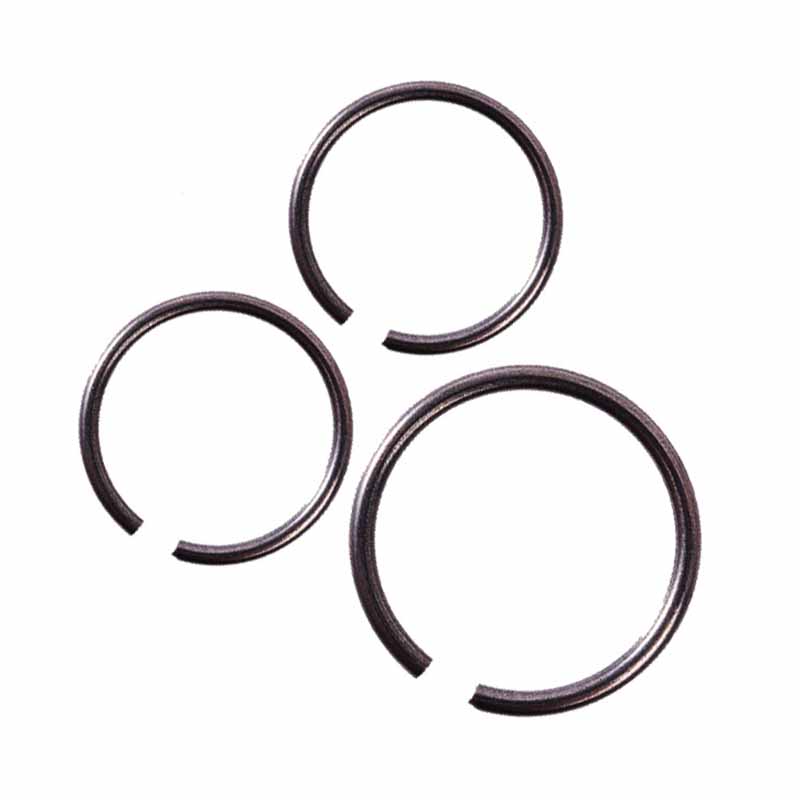

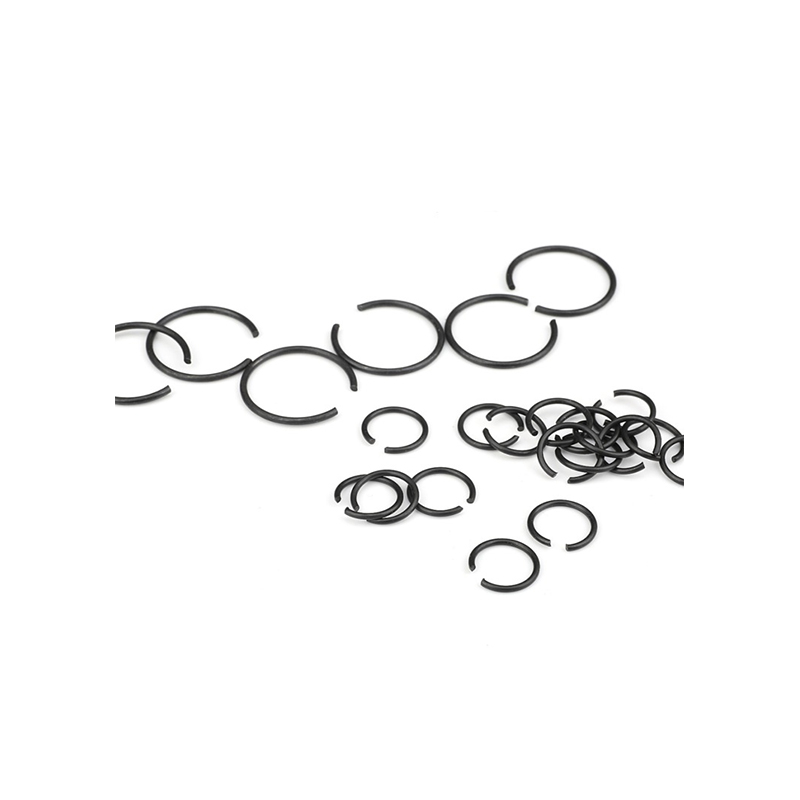

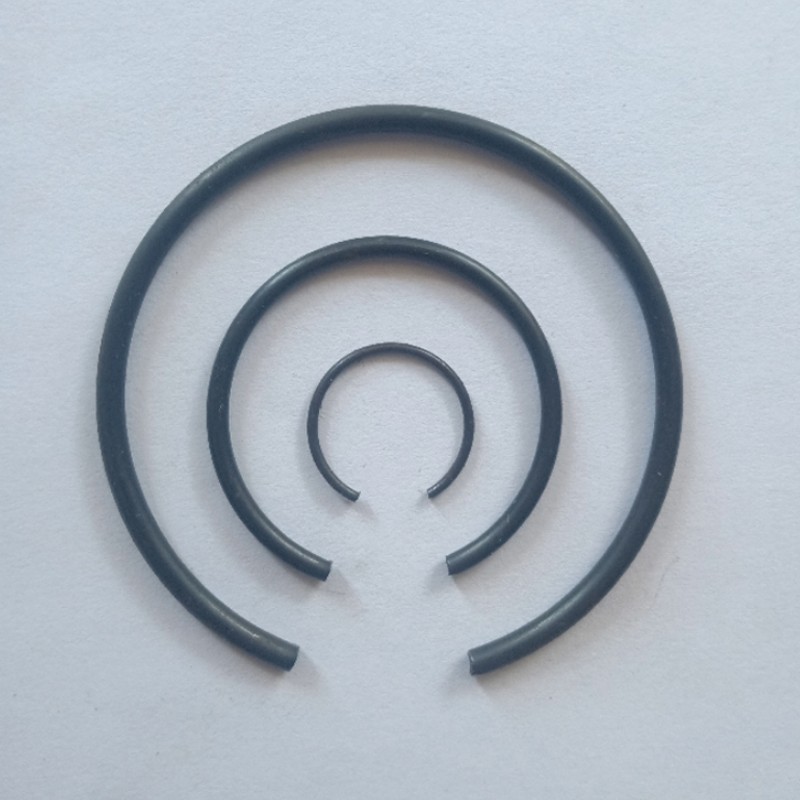

Пръстен с кръгъл проводник за отвор

Пръстенът с кръгла тел за отвора е монтиран в кръглия отвор и представлява крепеж, който фиксира аксиалното движение на частите. Изработен е от устойчива на корозия здрава стомана или сплав. Xiaoguo® обръща внимание на опазването на околната среда, рециклира 12 тона метални отпадъци миналата година чрез инициативата си за зелено производство.

Модел:DIN 471-1981

Изпратете запитване

Описание на продукта

Пръстенът с кръгла тел за отвора е направен от въглеродна стомана или неръждаема стомана (като SAE 1074/1095 или AISI 302/316), които не са лесни за ръжда и имат добра устойчивост на натиск, могат да издържат на по-висок натиск и не са лесни за счупване по време на процеса на затягане. Те са термично обработени, за да бъдат еластични и могат да останат стегнати дори в изключително гореща или студена среда. Неръждаемата стомана е по-подходяща в среди с повече влага или химикали, като например морски компоненти или медицинско оборудване, които често използват влага или почистващи препарати. Те са достатъчно здрави, за да издържат на ежедневно износване, но достатъчно гъвкави, за да щракнат в жлеба, без да се счупят. При тежки условия на околната среда неръждаемата стомана е по-подходяща.

Round Wire Snap Ring For Bore

пн	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
постоянен ток макс	28.8	30.8	32.8	35.5	38.5	41.5	43.5	45.8	48.8	51.8	53.8
dc мин	28.3	30.3	32.3	34.9	37.9	40.9	42.9	45	48	51	53
n	10	10	10	12	12	12	12	16	16	16	16

Приложение

Пръстен с кръгла тел за отвор се използва в трансмисии, помпи, лагери и хидравлични системи за закрепване на компоненти като валове, бутала и ротори. Техният сравнително малък размер ги прави идеални за тесни пространства, като аерокосмически, автомобилни трансмисии и роботика, където се изисква здрав, но лек начин за закрепване на компоненти. Те помагат за предотвратяване на аксиално движение на компоненти във въртящи се устройства.

Измерване на размери

В: Как да определя правилния размер и толеранс на пружинен пръстен с кръгла тел за отвор за конкретно приложение?

О: За да изберете правилния размер на пръстена за закопчаване на кръгла тел, трябва да измерите диаметъра на отвора, диаметъра на канала (ширина и дълбочина) и аксиалното или радиалното натоварване, което трябва да издържи. Пръстените, произведени отФабрика Xiaoguo®отговарят на стандартите за качество. Стандартният размер на външния фиксиращ пръстен следва стандарта DIN 471, а стандартният размер на вътрешния фиксиращ пръстен следва стандарта DIN 472, с допустимо отклонение от приблизително ±0,05 mm.

Просто ни предоставете вашия диаметър на отвора, ширина и дълбочина на жлеба и работна температура и ние можем да ги съпоставим с нашите каталожни спецификации. Ако вашето приложение не е стандартно, можем също да го персонализираме.

Уверете се, че свободният диаметър (когато не е монтиран) и напрежението, когато е монтиран на фиксиращия пръстен, отговарят на границите на механично напрежение на компонента. Това го предпазва от огъване или счупване при движещи се или променящи се товари.

Инструкции за употреба на продукта

Използването на фиксиращ пръстен с кръгла тел за отвор е лесно, но първо трябва да подготвите подходящите инструменти. Обикновено ще ви трябват чифт клещи за фиксиращи пръстени – уверете се, че отговарят на размера на фиксиращия пръстен. Започнете, като проверите отвора (дупката), където ще инсталирате пръстена; почистете всякакви остатъци или неравности, за да осигурите гладко прилягане. След това използвайте клещите за фиксиращи пръстени, за да притиснете краищата на пръстена заедно. Приложете равномерен натиск, така че пръстенът да се свие леко, достатъчно, за да влезе в отвора. След като пръстенът стане достатъчно малък, внимателно го поставете в предварително изработения жлеб вътре в отвора. Бавно отпуснете клещите, оставяйки пръстена да се разгъне обратно до първоначалната си форма. Проверете отново дали пръстенът лежи напълно в жлеба - ако не е поставен правилно, той няма да задържи компонента на място. Когато сваляте пръстена, повторете процеса: използвайте клещите, за да стиснете пръстена, издърпайте го от жлеба и след това го извадете от отвора. Не забравяйте да изберете правилния размер на фиксиращия пръстен за вашия отвор; несъответстващ размер или няма да пасне, или няма да осигури сигурно задържане.

Опаковка на продукта

Опаковката на този фиксиращ пръстен е проектирана за практичност и защита. Всяка опаковка Round Wire Snap Ring For Bore обикновено се доставя в прозрачен найлонов плик или малка картонена кутия. И двата вида опаковки са плътно затворени, за да предпазят прах, влага и мръсотия, което предотвратява ръждясването или повредата на пръстена. Опаковката има ясни етикети с основна информация: размера на фиксатора, количеството в опаковката и материала, от който е направен. Това улеснява намирането на подходящия пакет, когато пазарувате или организирате инструментите си. При опаковки с един размер пръстените са спретнато поставени, за да се избегне заплитане или огъване. Ако опаковката има няколко размера, те често са разделени от малки разделители вътре. Повечето пластмасови торбички могат да се затварят отново - ако не използвате всички пръстени наведнъж, можете да затворите торбичката обратно за съхранение. Картонените кутии могат да се подреждат един върху друг, спестявайки място във вашия гараж или кутия с инструменти. Опаковката е проста, но функционална, което улеснява както търговците на дребно да показват, така и потребителите да съхраняват и имат достъп до фиксиращите пръстени.
