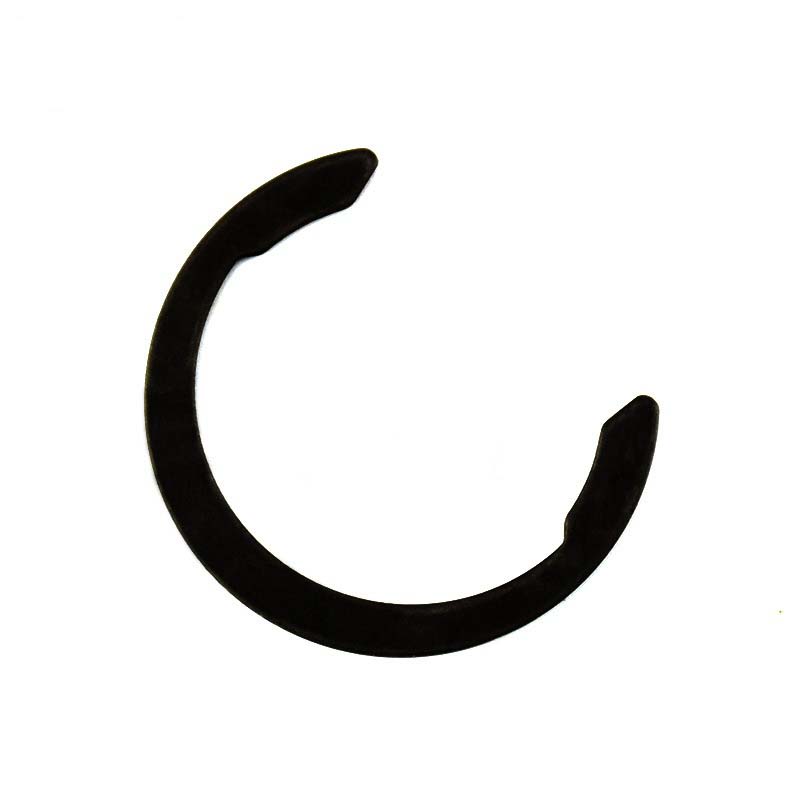

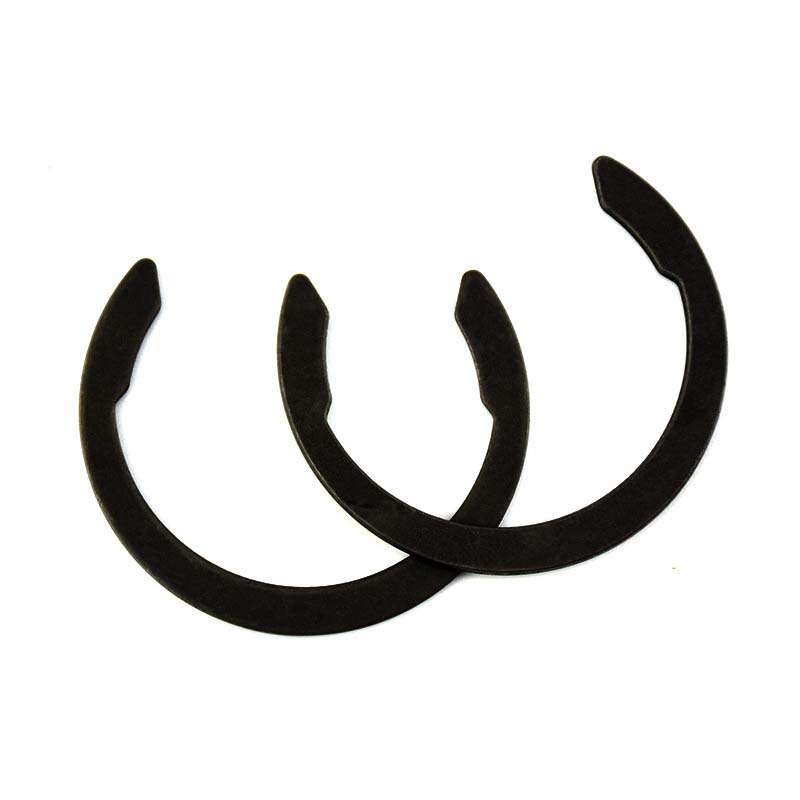

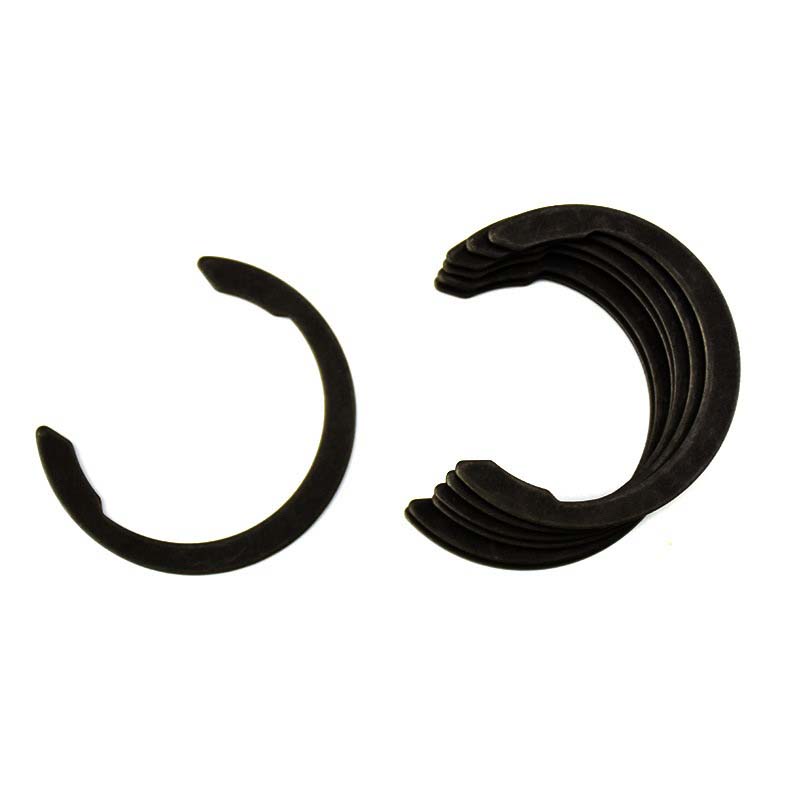

Метричен пружинен задържащ пръстен

Метричните пружинни задържащи пръстени са изработени от размери за обществени офиси и са подходящи за употреба, където се изискват стандартни размери. Те често се използват в някои механични и автомобилни системи. Xiaoguo® си сътрудничи с автомобилния и космическия сектор за разработване на устойчиви на корозия крепежни елементи.

Модел:BS 3673-3-1-2011

Изпратете запитване

Описание на продукта

Метричните пружинни задържащи пръстени обикновено се изработват от високовъглеродна стомана или неръждаема стомана, като ASTM A313. Тези от въглеродна стомана са по-здрави (много по-здрави, до 2100 MPa), докато неръждаемата стомана е по-добра в това да не ръждясва или корозира. Ако обработите термично сплавите, те издържат по-дълго и се справят по-добре с износването. За работни места, при които имате нужда от неща, които не залепват за магнити или могат да издържат на луда топлина, те ще използват неща като фосфорен бронз или Inconel®. Всички материали, които използват, се подлагат на куп тестове, за да се провери дали отговарят на спецификациите на ISO 8750-8752.

Приложение

Метричните пружинни задържащи пръстени са наистина често срещани в неща като автомобилни трансмисии, електрически двигатели и хидравлични системи. Те се използват за задържане на роторни валове в помпи, поддържане на лагери на място в конвейерни настройки и заключване на бутални щифтове вътре в двигателите. В космическото пространство ще ги намерите в частите на турбините и колесника. Те също така са полезни в потребителската електроника, където помагат за фиксирането на компоненти в малки устройства. Инженерите използват пружинни задържащи пръстени, когато имат нужда от части, за да останат надеждно поставени, особено във важни системи, където не могат да се случат повреди.

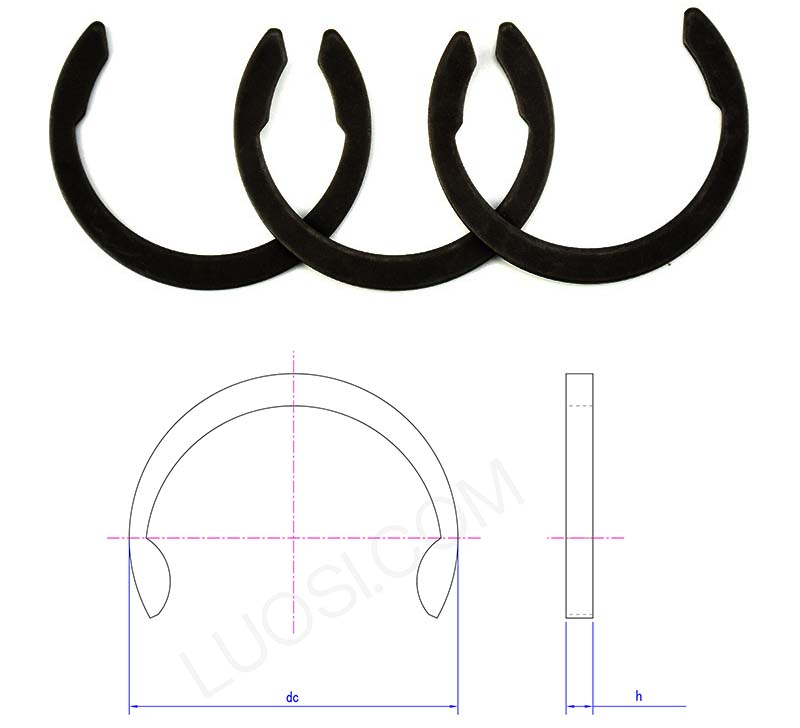

Размер

Metric spring retaining rings

пн	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
постоянен ток макс	18	19	20	21	22	23	25	26.3	27.6	29.2	30
ч мин	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h макс	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

В: Как да определя правилния размер и тип метрични пружинни задържащи пръстени за моето приложение?

О: Изборът на правилния метричен пружинен задържащ пръстен трябва да съответства на диаметъра на канала, диаметъра на вала или диаметъра на отвора и натоварването, което трябва да издържи. Трябва внимателно да измерите ширината, дълбочината и диаметъра на монтажния жлеб. Дори малки разлики могат да доведат до неправилно фиксиране на частите. Изберете размера според конкретния случай на употреба или спецификациите на проекта, стандартни размери като DIN 471/472 или ANSI B27.1. Ако се нуждаете от персонализирана инсталация, моля, уведомете ни температурата на инсталация, независимо дали товарът се движи или неподвижен, и условията на околната среда (влажна, прашна и т.н.) и ние ще го персонализираме според вашите нужди. Пружинните задържащи пръстени се произвеждат за специфични радиални сили или аксиални сили, така че трябва да проверите дали товароносимостта на задържащия пръстен отговаря на нуждите на вашия проект. Ние можем да предоставим техническа поддръжка, обслужване на едно гише и да намалим появата на преждевременно счупване на задържащите пръстени.
