Плоска шайба с голям OD

Xiaoguo Inventory® Large OD Flat Washer има гладка повърхност без грапавини, прилепва плътно и може да се използва заедно с уплътнителни компоненти за подобряване на прахоустойчивостта, маслоотделянето и водоустойчивостта.

Изпратете запитване

Описание на продукта

Плоската шайба с голям OD и стандартната плоска шайба имат значителни разлики във външния вид, функциите и приложимите сценарии.

Проект	Стандартна плоска шайба	Плоска шайба с голям OD
Вътрешен диаметър	6,4 мм	6,4 мм
Външен диаметър	12 мм	18 мм
Дебелина	1,6 мм	1,6 мм
Контактна зона	1 пъти	2,25 пъти
Разпределение на налягането	Като цяло, подходящ за твърди повърхности като метали	Отличен, може ефективно да защити меките материали
Разходи за суровини	ниско	По-висок (по-голям по площ)
Единично тегло	Светлина	По-тежки (същата спецификация)

Сравнение на размерите (вземайки M6 като пример)

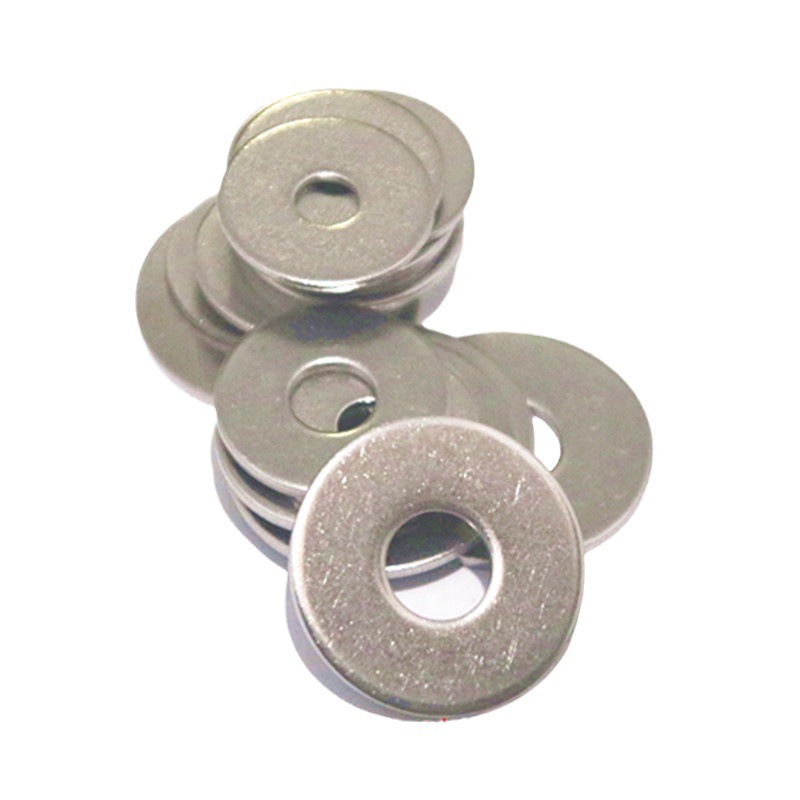

Large OD Flat Washer

Стъпки за използване

Методът на използване на плоската шайба с голям OD не е сложен, но спазването на правилната последователност на работа може да осигури най-добър защитен ефект.

(1) Уверете се, че спецификациите съвпадат

Проверете размера на болта – вътрешният отвор на плоската шайба с голям OD трябва да е малко по-голям от външния диаметър на болта.

Също така проверете дали външният диаметър на шайбата е достатъчно голям, за да покрие напълно дупките в частта, която закрепвате. Ако отворът е дълъг слот или е бил износен, външният ръб на шайбата трябва да припокрива отвора с поне 5 mm.

Помислете за материала и къде отива. За места на открито, които са влажни, близо до океана или в химически зони, изберете неръждаема стомана 316. За обща употреба на закрито, неръждаема или поцинкована въглеродна стомана 304 ще работи добре.

(2) Почистете контактната повърхност

Избършете маслото, ръждата, парчетата боя или дървените стърготини от мястото, където работите. Също така се уверете, че двете страни на шайбата са чисти. Ако върху него има някакво масло против ръжда, просто го избършете внимателно с кърпа.

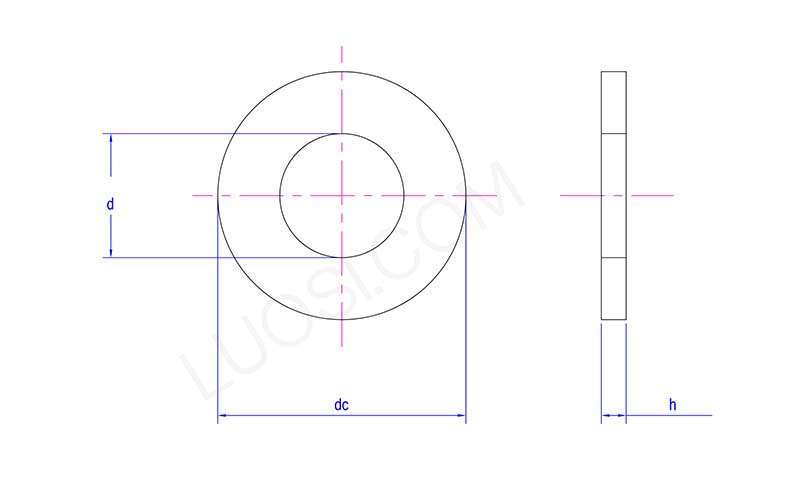

Large OD Flat Washer

пн	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d макс	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d мин	17	19	21	23	25	28	31	34	37	42	45
постоянен ток макс	30	34	37	39	44	50	56	60	66	72	78
дек мин	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h макс	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
ч мин	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Поставете шайбата

Място на монтаж: Поставете плоска шайба с голям външен диаметър между главата на болта и частта, която трябва да се закрепи. Ако се използват меки материали като дърво, пластмаса или тънък алуминий, препоръчва се да използвате шайби с голям външен диаметър както върху главата на болта, така и от страната на гайката.

Централна инсталация: Уверете се, че болтът или гайката минават през централния отвор на шайбата. Уверете се, че шайбата се изравнява с повърхността на детайла - не трябва да се накланя.

(4) Поставете болта и го затегнете на ръка

Затегнете болтовете или гайките на ръка, докато шайбата докосне повърхността; след това регулирайте позицията на шайбата, уверете се, че напълно покрива отвора.

(5) Затегнете до препоръчания въртящ момент

Правилно използване на динамометричен ключ: Изберете подходящата стойност на въртящия момент и затегнете постепенно. По време на работа наблюдавайте внимателно шайбата и направете корекции, ако е необходимо.

(6) Окончателна проверка

Разгледайте плоската шайба с голям вътрешен диаметър, за да се уверите, че стои хоризонтално и правилно на място.
