Интегрални гайки за заваряване в стил T

Този уникален Т-образен профил на заваръчни гайки Integral T Style осигурява подобрена стабилност и подравняване по време на процеса на заваряване. Надеждната и навременна доставка остава ключов ангажимент на Xiaoguo® към неговите глобални клиенти, включително производители, дистрибутори и индустриални партньори, осигурявайки безпроблемни операции в техните вериги за доставки.

Модел:JIS B1196-3.2-1994

Изпратете запитване

Описание на продукта

Интегралните заваръчни гайки в стил T имат стандартни размери въз основа на размера на резбата - като M4, M5, M6, M8, 1/4"-20, 5/16"-18 - както и диаметър на фланеца, обща височина, височина на изпъкналост и дизайн на крака.

Има ключови стандарти, които следват, като ISO 10511, DIN 928 (използван много в Европа) и спецификации на различни производители на автомобили. Размерите се поддържат точни, за да се гарантира, че заваряването работи по един и същ начин всеки път, резбите пасват правилно и се монтират наравно.

Избирането на правилния размер T-образна заваръчна гайка за дебелината на металния лист е наистина важно. Той гарантира, че заваръчният шев е здрав и съединението се държи добре.

Предимства на продукта:

След като заваръчните гайки в стил Integral T са монтирани, те не се нуждаят от много поддръжка. Преди да ги използвате, просто ги съхранявайте на сухо място и пазете от тях масла или остатъци – те могат да объркат заваряването.

Основното нещо е правилните настройки за заваряване: ток, време, налягане. Това гарантира, че заварката е здрава и последователна. Колко добре се задържат във времето зависи най-вече от това колко добра е първоначалната заварка и дали материалът или повърхностната обработка са подходящи за мястото, където се използват.

Ако са заварени правилно, заваръчните гайки в стил Integral T остават поставени като постоянно, безпроблемно решение с резба, докато целият комплект се използва.

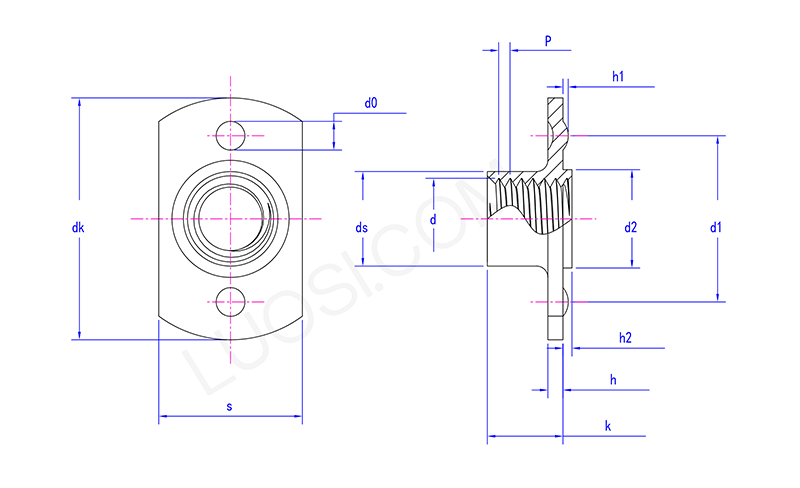

пн	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1丨1.25	1,25 丨 1,5	1,5 丨 1,75
dk макс	20.5	20.5	23.7	23.7	31	33.2
dk мин	19.5	19.5	22.3	22.3	29	30.8
s макс	12.25	12.25	14.3	14.3	19.4	21.5
s мин	11.75	11.75	13.7	13.7	18.6	20.5
ds макс	5.9	6.7	8.3	10.2	13.2	15.2
ds мин	5.4	6.2	7.8	9.5	12.5	14.5
k макс	5.9	6.9	7.5	9	10.6	11.8
k мин	5.1	6.1	6.5	8	9.4	10.2
h макс	1.4	1.4	1.85	1.85	2.3	2.3
ч мин	1	1	1.35	1.35	1.7	1.7
d2 макс	6.9	6.9	8.9	10.9	12.9	14.9
d2 мин	6.7	6.7	8.7	10.7	12.7	14.7
h2 макс	0.8	0.8	0.8	0.8	1.2	1.2
ч2 мин	0.6	0.6	0.6	0.6	1	1
d0 макс	3.25	3.25	3.25	3.25	4.05	4.05
d0 мин	2.75	2.75	2.75	2.75	3.55	3.55
h1 макс	0.6	0.6	0.6	0.6	0.7	0.7
ч1 мин	0.4	0.4	0.4	0.4	0.5	0.5
d1 макс	15.2	15.2	17.25	17.25	22.3	24.3
d1 мин	14.8	14.8	16.75	16.75	21.7	23.7

Единни стандарти:

Ние сме стриктни по отношение на проверките на качеството при производството на заваръчни гайки в стил Integral T. Това означава проверка на материалите, когато постъпят, измерване на неща като резби и височина на изпъкналост на различни етапи на производство и извършване на тестове, които счупват части, за да се провери здравината на заваръчния шев, колко въртящ момент могат да поемат и съпротивлението на изтласкване. Ние също така проверяваме покритието на повърхността и вземаме проби от крайните партиди, използвайки стандартите AQL.

Използваме статистически контрол на процеса, за да сме сигурни, че всяка гайка T-Style остава последователна и отговаря на спецификациите.
