Твърд DIN 7981 винт Torx

Xiaoguo® твърд саморезен винт DIN 7981 torx – налични дължини, покрития и материали по избор. Страхотен за сляпо сглобяване или линии с висок въртящ момент (без гърбица). Цените на едро са готови – поискайте оферта.

Изпратете запитване

Описание на продукта

Съгласно условията на монтаж, твърдият самонарезен винт DIN 7981 torx, доставен от Xiaoguo®, има следните пет предимства, което ги прави предпочитан избор за индустриални купувачи, които искат да закупят надеждни крепежни елементи за приложения с висок въртящ момент.

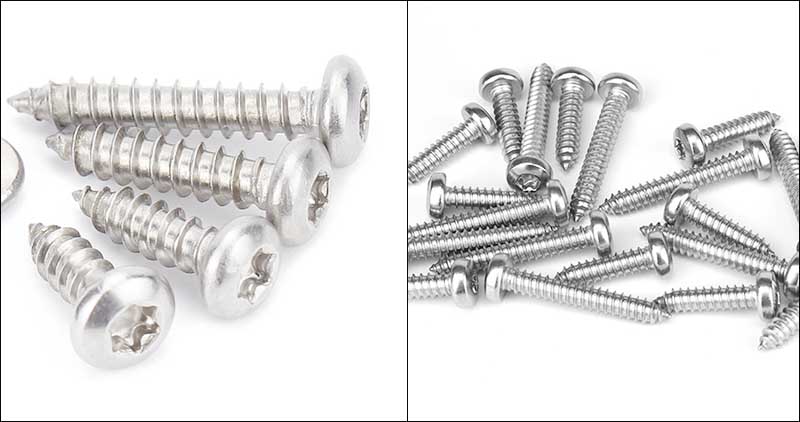

firm DIN 7981 torx tapping screw

Ситуации, изискващи заключване с висок въртящ момент

Например, когато фиксирате металната скоба върху дебела стоманена плоча или твърдо дърво, ако се използва обикновен напречен слот, тя може да се изплъзне, когато силата е твърде голяма. 6-лопастната структура с шест венчелистчета може да издържи на по-висок въртящ момент и няма да повреди слота и е подходяща за работа с ударен или динамометричен ключ.

Лошо зрение или тясно работно пространство

Например в ъглите на разпределителната кутия или дълбоко в шасито на автомобила, където очите не могат да видят главите на винтовете, човек може да разчита само на допир. Когато гаечният ключ се постави в 6-те зъбчета, той автоматично ще се подравни и не е склонен да се накланя. Освен това няма да излезе след като бъде поставен.

Достъп за ремонт, който се нуждае от често разглобяване и сглобяване

Например капаци за проверка на оборудването и задни капаци на арматурни табла. 6-те пластини могат да се поставят и отстраняват многократно, без да се износват толкова бързо, колкото тези с кръстосани процепи. Комбинирани с материал от неръждаема стомана, те могат да се използват многократно за дълго време.

Автоматизирана поточна линия

По време на масовото производство работниците работят с електрическата отвертка с фиксиран въртящ момент. 6-те зъбца са плътно съвпадащи с гаечния ключ и няма да се разхлабят поради вибрации, намалявайки времето за престой за настройка. Плоската глава има проста форма, а вибриращата маса подава винтовете плавно.

Меки основни материали (пластмаса, тънък алуминиев лист, дърво-пластмасови композитни материали)

Голямата плоска повърхност на здравата DIN 7981 torx винтова глава може да предотврати вдлъбнатини; самопробивните резби се оформят директно, за разлика от машинно пробитите винтове, които изискват гайки или резби.

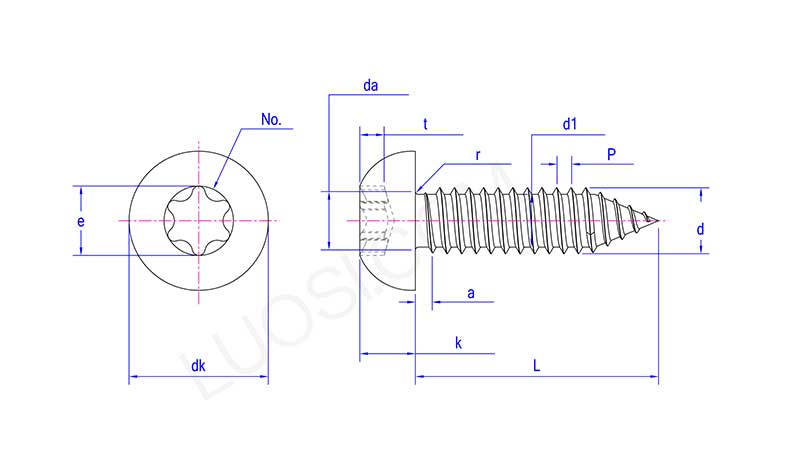

firm DIN 7981 torx tapping screw

пн	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
да макс	3.5	4.1	4.9	5.6	6.3	7.3
dk макс	5.6	7	8	9.5	11	12
dk мин	5.3	6.64	7.64	9.14	10.57	11.57
k макс	2.4	2.6	3.1	3.7	4	4.6
k мин	2.15	2.35	2.8	3.4	3.7	4.3
r макс	0.1	0.1	0.2	0.2	0.25	0.25
не	Т10	Т15	Т20	Т25	Т25	Т30
e	2.8	3.35	3.95	4.5	4.5	5.6
t макс	1.27	1.4	1.8	2.03	2.03	2.42
t мин	1.01	1.14	1.42	1.65	1.65	2.02
d макс	2.9	3.53	4.22	4.8	5.46	6.25
d мин	2.76	3.35	4.04	4.62	5.28	6.03
d1 макс	2.18	2.64	3.1	3.58	4.17	4.88
d1 мин	2.08	2.51	2.95	3.43	3.99	4.7

Персонализирано обслужване

Ние предлагаме гъвкави услуги за персонализиране за твърд самонарезен винт torx DIN 7981.

Персонализирано съдържание

Дължина: Стандартна дължина 4 - 120 мм

Диаметър: Персонализиран според вашите изисквания

Форма на главата: Диаметърът и височината на капачката могат да се регулират леко според чертежа.

Спецификация на 6-те лоба: Типът на гнездото се персонализира според определения размер на свредлото, който предоставяте.

Тип резба: тип AB (нормална самонарезна), тип C (с режещ жлеб), триъгълна заключваща резба.

Материал: въглеродна стомана; Неръждаема стомана 304, 316; Месинг, алуминиева сплав.

Повърхностна обработка: Електропоцинковане (синьо-бял/жълт цинк), горещо поцинковане, Dacromet покритие, почерняване, фосфатиране, механично поцинковане.

Процес на персонализиране

Предоставете чертежите (в PDF/DWG формат) или изпратете физически мостри, като посочите изискванията за количество, материал и повърхност.

2-дневна оценка

След потвърждение ще бъде направена матрицата и ще бъде извършено прототипиране. Пробите ще бъдат готови след 7 до 15 дни.

Пробно производство в малък мащаб (500 - 2000 броя), последвано от тестване на системната интеграция. Ако няма проблеми, тогава ще се извърши масово производство.

Резюме

Независимо дали става въпрос за промяна на дължината на твърдия самонарезен винт DIN 7981 torx, промяна на материала или проектиране на напълно нова спецификация, просто ни уведомете за вашите изисквания и ние ще предложим решение.
