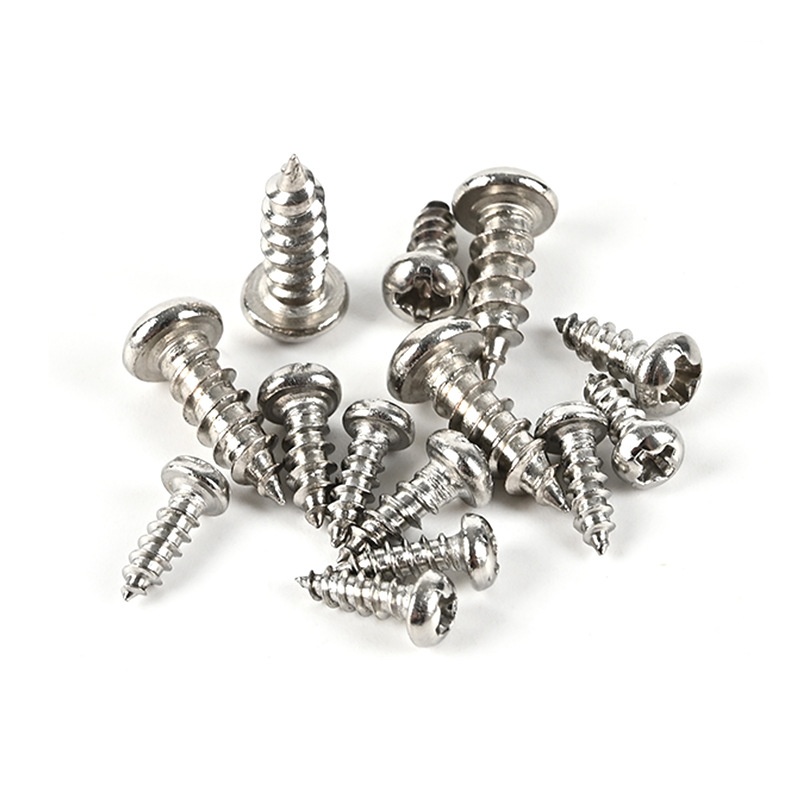

Самонарезни винтове с напречна вдлъбнатина

Китай Xiaoguo® самонарезните винтове с кръстосана вдлъбната глава се отличават с практичен дизайн, който елиминира необходимостта от предварително пробиване на зенкерни отвори. Снабден с широки резби и заострен връх, той е подходящ за тънки листове и пластмасови продукти. Поддържа се пълно персонализиране, за да се отговори на различни нужди от инсталация.

Изпратете запитване

Описание на продукта

Самонарезни винтове с напречна вдлъбнатина от доставчикаXiaoguo®интегрирайте практична тиган глава, противоплъзгащи напречни слотове и самонарязващи се заострени опашки за ефективно сглобяване на партиди. Отличаващи се с очевидни предимства на ефективността на инсталиране спрямо други видове винтове, тези стандартни крепежни елементи се предлагат с пълни диаграми с размери, професионални решения против ръжда при транспортиране, подробни често задавани въпроси за употреба и гъвкави услуги за производство по поръчка от фабриката Xiaoguo®.

Самонарезните винтове с кръстосана вдлъбната глава може да изглеждат прости, но всеки структурен детайл от тях служи на целите за „бързо, сигурно и удобно“.

1. Глава

Главата на винтовете е оформена като плоска кръгла капачка. След затягане може директно да се притисне към повърхността на детайла, без да е необходимо да се пробива конусовиден отвор, както при винтовете с фрезенкова глава.

2.Кръстосан слот

Когато отвертката се пъхне в напречния слот, тя автоматично ще се придвижи към центъра и е по-малко вероятно да бъде наклонена. В сравнение с типа с един слот, типът с напречен слот е по-малко вероятно да доведе до разхлабване на отвертката, когато се върти с висока скорост.

3. Конци и заострени върхове

Разстоянието между резбите е много по-голямо от това на обикновените винтове.

Опашката на самонарезните винтове с вдлъбната плоча е заострена, наподобяваща малък конус.

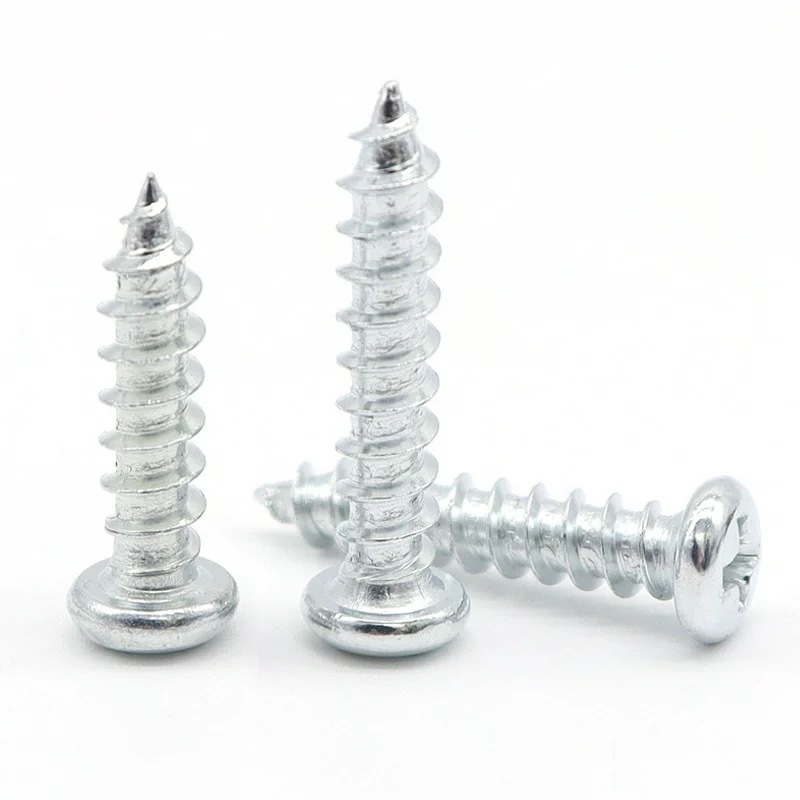

Cross Recessed Pan Head Tapping Screws

Сравнение

В сравнение с други обикновени винтове, структурата на винтовете има по-очевидни предимства.

артикул Самонарезни винтове с кръгла глава с кръстосана вдлъбнатина Самонарезен винт с кръгла глава с един шлиц Винтова котва с дизайн с главата надолу

Скорост на инсталиране Бързо Бавно Бавно

Обработка на главата Преса директно без нужда от зенкерни отвори Преса директно Трябва да има зенкерни отвори

Приложими сценарии Тънки плочи, пластмаси, групово сглобяване Ръчен ремонт, корк Изисква предварително пробиване на метални отвори

Cross Recessed Pan Head Tapping Screws

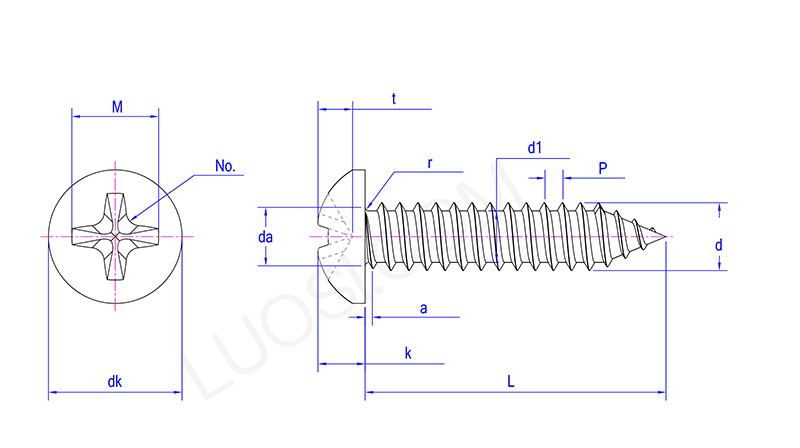

пн	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
макс	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
да макс	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk макс	4	5.6	7	8	9.5	11	12	16	20
dk мин	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k макс	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k мин	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r мин	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
не	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t мин	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t макс	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 макс	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 мин	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d макс	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
г мн	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43

ЧЗВ

1.Ще ръждясват ли самонарезните винтове с кръстосана вдлъбната глава по време на транспортиране?

Винтовете, изработени от въглеродна стомана, наистина могат да ръждясат по време на транспортиране. Ние обаче ще предприемем мерки за справяне с този проблем: запечатана вътрешна опаковка + сушител и неръждаема хартия; Може да осигури вакуумна опаковка

2. Могат ли Phillips и Pozidriv да се използват взаимозаменяемо?

Не е универсален. Продукти с различни спецификации и форми трябва да се обработват с помощта на съответните инструменти. Ако се използва със сила, това ще повреди продукта.

3. Може ли да се използва повторно?

Не се препоръчва. Когато използвате самонарезни винтове за монтаж, вътрешните резби ще бъдат екструдирани върху основата. След отстраняване оригиналните нишки ще бъдат повредени, което ще доведе до намаляване на производителността.

Cross Recessed Pan Head Tapping Screws

Персонализирано обслужване

Когато самонарезните винтове с напречна вдлъбната глава със стандартен размер не могат да отговорят напълно на вашите изисквания за приложение, ние предлагаме гъвкави технически решения за персонализиране.

1. Персонализиран проект

Диаметър на резбата, дължина на винта, дължина на резбата, размер на главата, тип с кръстосани шлици

2. Допълнителни материали

Въглеродна стомана, неръждаема стомана 304/316, месинг, алуминиева сплав

3. Процес на персонализиране

Предоставете чертежи или мостри и ясно посочете материалите, размерите и изискванията за изпълнение.

Инженерът оценява оперативността на персонализирането, подготвя персонализираните чертежи и изчислява цената на персонализираните форми, единичната цена, минималното количество за поръчка (MOQ) и времето за доставка.

Произвеждане на мостри по поръчка и предоставяне на протоколи от тестове.

Квалифициран и преминал, сега може да започне масово производство.
