Шлицови болтове с 12 зъба и фланец

Шлицовите болтове с 12 зъба и фланец често са подходящи за проекти, които изискват твърди и противоплъзгащи се връзки. Може да осигури по-добър въртящ момент и да предотврати приплъзване на болтовете по време на процеса на затягане. Болтовете, произведени от фабриката Xiaoguo®, отговарят на стандарта за изпълнение на MS 14157B-1978.

Изпратете запитване

Описание на продукта

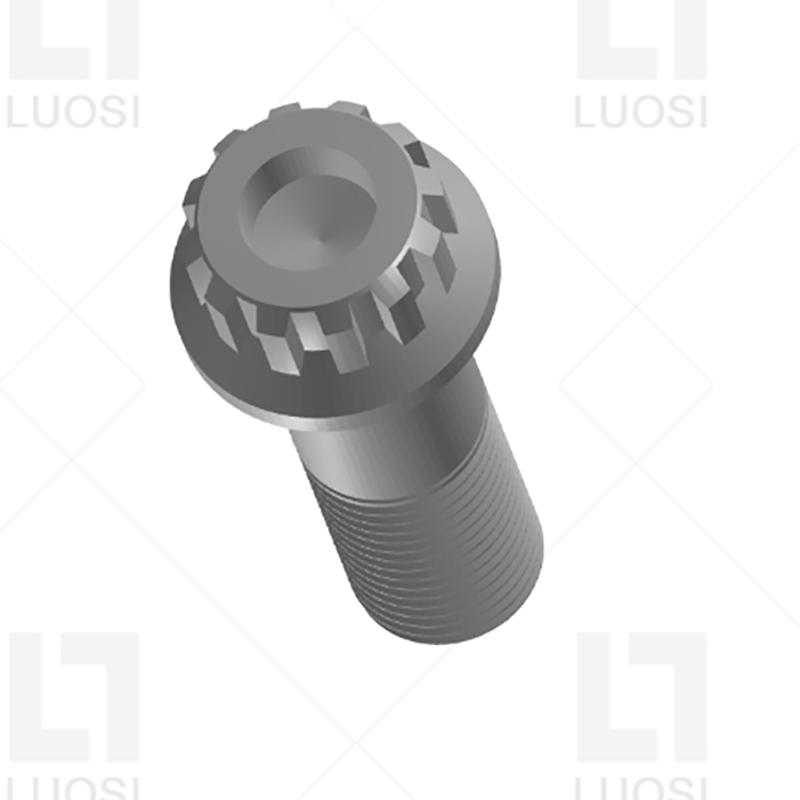

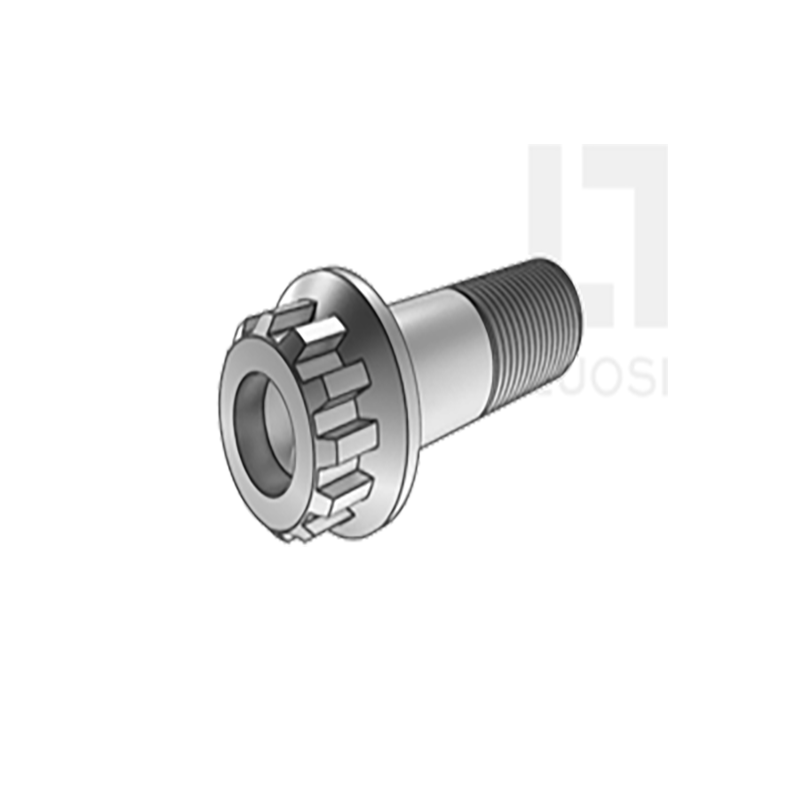

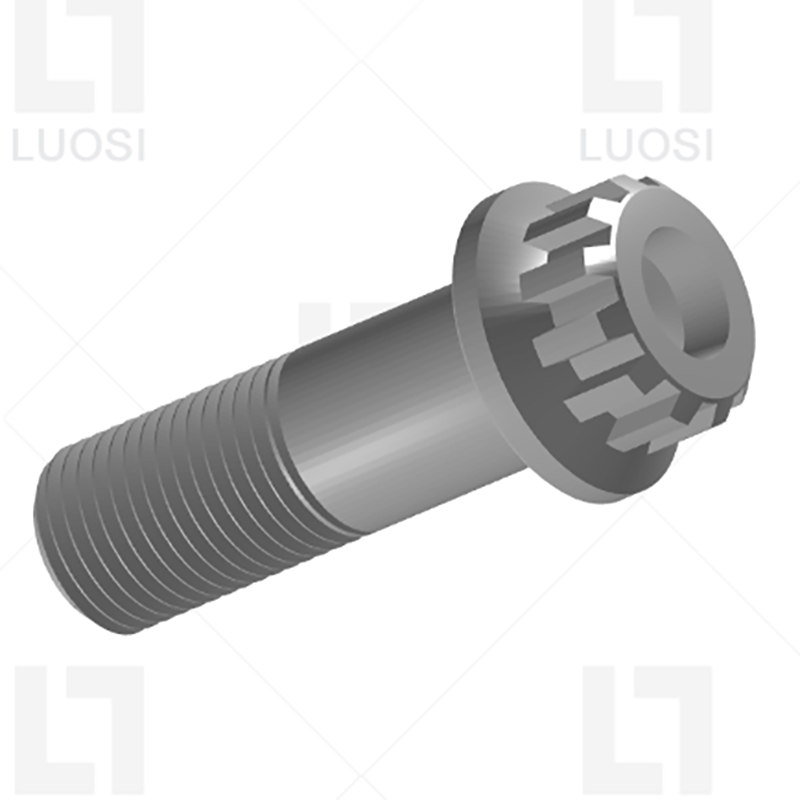

Главата на 12-зъбните шлицови болтове с фланец е проектирана с 12 зъба, които могат да паснат плътно със съответния шлицов гаечен ключ. На дъното му има фланец като уплътнение, което може да увеличи контактната площ със свързания материал.

Характеристики на продукта

Шлицовите болтове с 12 зъба и фланец имат уникална структура от 12 зъбни шлици плюс фланец. Шлифът с 12 зъба осигурява повече точки за прилагане на сила, което прави операцията по затягане по-прецизна и гладка. Фланците разпръскват налягането, подобряват стабилността на връзката и предотвратяват разхлабването на болтовете.

Тези болтове могат да бъдат свързани към основата на перката на вятърната турбина. Болтът на острието е подложен на центробежна сила от 20 тона. Може да понесе натоварвания. Шлицевата глава може да издържи на хидравличен въртящ момент от 1000 N·m. Фланецът може да предотврати напукване на основата на композитния материал поради микро движение. Той трябва да се сменя на всеки пет години, а всяко повредено острие струва около 250 000 щатски долара.

Шлицовите болтове с 12 зъба изискват подходящи шлицови отвертки. Те могат да предадат огромен въртящ момент без разголване, много по-добър от шестоъгълните болтове. Вграденият фланец функционира подобно на уплътнение, така че можете да спестите от допълнителни компоненти. Изключително подходящ е за поддръжка на тежко оборудване.

Шлицовите болтове с 12 зъба и фланец не са лесни за манипулиране. Повечето хора нямат инструменти за сплайн. Фланците могат да задържат болтовете неподвижни при вибрации и се използват на обществени машини или железопътни релси, където има риск от кражба. За зони с висока вибрация (компресори, генератори) те могат да бъдат здраво фиксирани. Шлицовият драйвер няма да излезе. Опцията с назъбен фланец може да захапе повърхността. Не е необходима заключваща шайба.

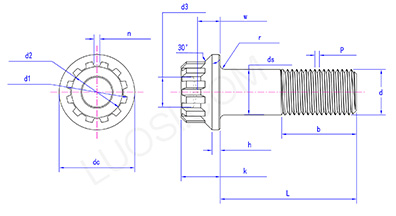

Параметри на продукта

пн	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
постоянен ток макс	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
dc мин	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k макс	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k мин	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h макс	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
ч мин	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b мин	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 макс	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 мин	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w мин	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds макс	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds мин	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 макс	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 мин	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 макс	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 мин	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n макс	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n мин	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r макс	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r мин	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
